变压器是变换电压的器件，由线圈、磁心（铁心）和骨架三部分构成。其作用是传输交流电，隔离直流电，可实现电压变换、阻抗变换和相位变换等。变压器的电路符号如图2-63所示。

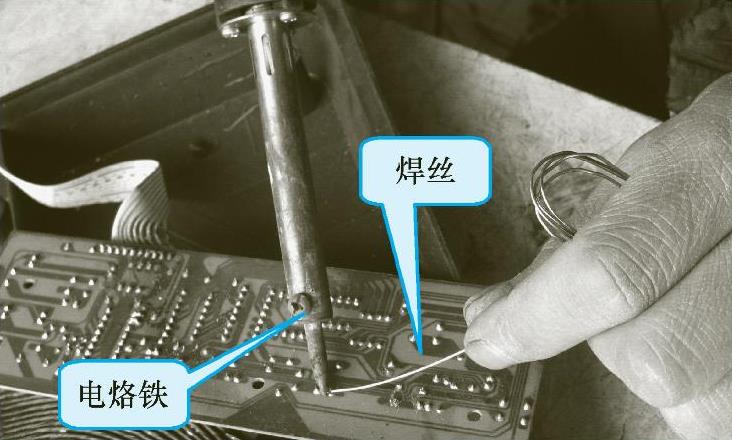

图2-62 焊接引脚

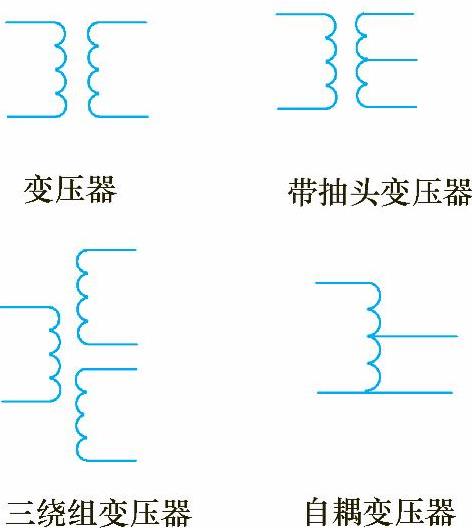

图2-63 变压器的电路符号

1.变压器的分类

（1）按变压器的形式分类 可分为电源变压器、音频变压器、中频变压器和高频变压器等。

（2）根据结构与制作材料的不同分类 可分为铁心变压器和磁心变压器。铁心变压器用于低频电路，而磁心变压器用于高频电路。电动自行车中采用的主要有工频变压器和开关变压器，如图2-64所示。

低频变压器用于普通降压型充电器中，高频变压器应用在开关电源型充电器中。

(www.daowen.com)

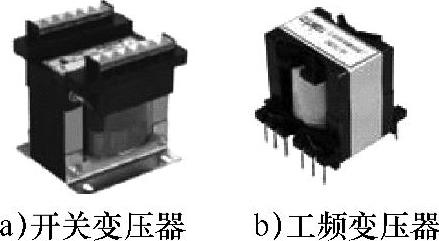

图2-64 变压器

2.变压器的检测

用万用表的R×1挡测量变压器绕组的电阻值时，万用表的两只表笔不分正负直接与被测绕组的引线相连。正常时，万用表应有一定的电阻值，如图2-65所示。若所测电阻值接近零，则说明该绕组内部短路；若测量时万用表表针不动，则说明该绕组内部断路。

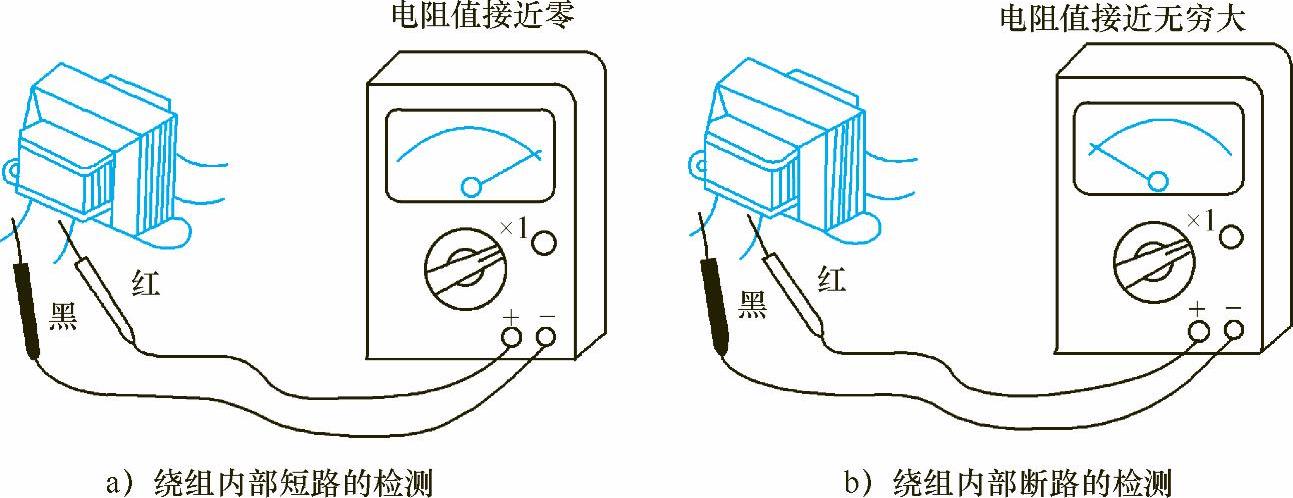

图2-65 变压器的检测

用万用表的R×10k挡测量每两个独立绕组之间的绝缘电阻值或绕组与铁心之间的绝缘电阻值，均应为无穷大，否则，说明该变压器绕组短路或绝缘性能差。变压器绕组短路、断路或绝缘性能差时，均不能继续使用。

（1）开关变压器的检测 可用万用表电阻挡测每个绕组的电阻值，正常时电阻值多在10Ω以内。变压器的故障率较低，但有时也会出现绕组匝间短路或绕组引脚根部开路的现象。如果出现匝间短路现象，则会产生开关电源不能起振或开关管击穿的故障。由于匝间短路不易用万用表测出，因此最好采用同型号的开关变压器代换检测。引脚根部出现开路现象后，多会导致开关电源没有电压输出。这种情况下可直接更换，或拆开变压器后接好开路的部位。

（2）工频变压器的检测 工频变压器的检测方法和开关变压器相同，但其绕组电阻值相对较大。另外，采用测量二次绕组输出的交流电压的方法也比较方便。

必须注意的是，许多工频变压器的一次绕组与接线端子之间安装了温度熔丝口，一旦市电升高或负载过电流引起变压器过热时，该熔丝管中的熔丝会熔断。修理时，只要小心拆开一次绕组，即可发现该熔丝管，更换后，即可修复变压器，应急修理时也可用导线短接。
