1.二极管的表示方法
晶体二极管在电路中常用“VD”加数字表示，如VD5表示编号为5的二极管。
2.二极管的分类
根据电动自行车中二极管作用的不同，可将二极管分为普通二极管、变容二极管、稳压二极管、发光二极管等。

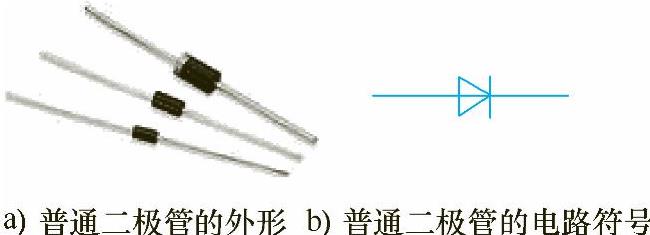

（1）普通二极管 普通二极管是利用二极管的单向导电性来工作的。其有两个引脚，一般为黑色，在其一端有白色竖条，表示负极。普通二极管的外形及电路符号如图2-45所示。
（2）变容二极管 变容二极管是采用特殊工艺使PN结电容随反向偏压变化而灵敏变化的一种特殊二极管。变容二极管结电容的大小除了与本身结构和工艺有关外，还与外加的反向电压有关。
与普通二极管不同的是，变容二极管需要加反向偏压才能正常工作，即变容二极管的负极接电源的正极，变容二极管的正极接电源的负极。当变容二极管的反向偏压增大时，变容二极管的结电容变小；当变容二极管的反向偏压减小时，变容二极管的结电容增大。
（3）稳压二极管 稳压二极管一般简称为稳压管。它是利用二极管的反向击穿特性来工作的。在电动自行车电路中，它常常用于充电器、控制器。稳压二极管的外形和普通二极管基本相同，它的电路符号如图2-46所示。
图2-45 普通二极管的外形和电路符号
图2-46 稳压二极管的电路符号

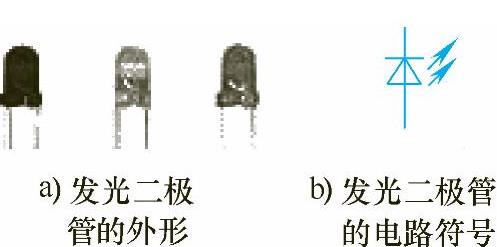

（4）发光二极管 发光二极管在电动自行车中主要用作蓄电池能量或充电器的指示灯。发光二极管一般分为红光、绿光、黄光等几种。它有2脚和3脚两种：2脚型发光二极管仅有一个发光管；3脚型发光二极管通常有两个发光颜色不同的发光管。发光二极管的外形及电路符号如图2-47所示。
发光二极管的工作电流一般为几毫安（mA）至几十毫安。发光二极管的发光强度基本上与发光二极管的正向电流呈线性关系。发光二极管只工作在正向偏置状态。正常情况下，发光二极管的正向导通电压为1.5～3V。
3.二极管的检测
（1）普通二极管的检测
1）判别电极。将指针式万用表置于R×1k挡，先用红、黑表笔任意测量二极管两端子间的电阻值，然后交换表笔再测量一次。如果二极管是好的，则两次测量结果必定出现一大一小。以电阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

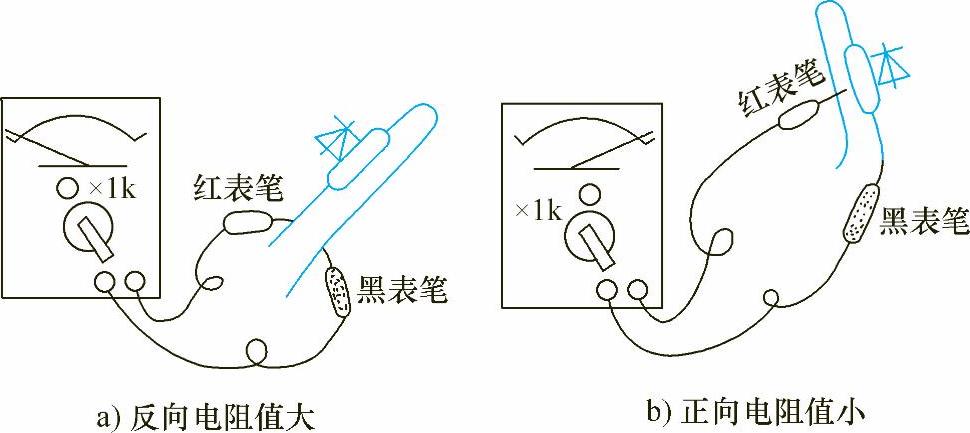

2）好坏的检测。如图2-48所示，将万用表置于R×100或R×1k挡，测量二极管的正、反向电阻值。正常时：锗点接触型二极管的正向电阻值为1kΩ左右，反向电阻值为300kΩ以上；硅面接触型二极管的正向电阻值为7kΩ左右，反向电阻值为∞。(www.daowen.com)
图2-47 发光二极管的外形和电路符号
图2-48 普通二极管的检测
一般来说，二极管的正向电阻值越小越好，反向电阻值越大越好。如果测得的正向电阻值太大或反向电阻值太小，则说明被测二极管检波与整流效率不好。如果测得正向电阻值为∞，则说明二极管的内部断路；如果正向电阻值为0Ω值，则说明二极管管芯短路；如果测得反向电阻值接近于0Ω，则说明二极管已经击穿。
值得注意的是，测量小功率二极管时，不宜使用R×1或R×10k挡，这是因为R×1挡电流太大，R×10k挡电压过高，都容易烧坏二极管。
（2）稳压二极管的检测
1）判别普通二极管和稳压二极管。可用万用表R×10k高阻挡（最好是22.5V蓄电池供电的高阻挡）测试。如果所测的是普通二极管，由于其反向电压都大于25V，所以正、反向电阻值差别很大（正向约几千欧，反向接近无穷大）。如果测的是反向电压低于22.5V的稳压二极管，则其正向电阻为几千欧姆。由于万用表的电压大于稳压二极管的反向击穿电压，因此稳压二极管反向也处于导通状态，反向电阻值也为几千欧姆。
因此，用万用表高阻挡检测二极管时，正、反向电阻值差别大的就是普通二极管，正、反向电阻值接近的就是稳压二极管。
如果普通二极管的反向电压低于万用表高阻挡内部电池的电压，或稳压二极管的稳压值高于万用表高阻挡内部电池的电压，那么这种方法就不适用了。

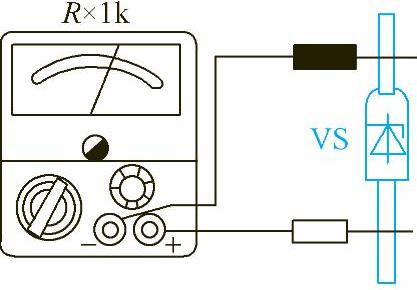

2）判别稳压二极管的极性和好坏。用万用表检测稳压二极管的方法如图2-49所示。
将万用表调至R×1k挡（注意：万用表的蓄电池电压不能大于被测管的稳压值），用红、黑表笔分别与稳压二极管的两脚相碰，记住此时万用表表针指示的位置。交换表笔后再去碰两脚，比较两次测试的结果，正向电阻值越小而反向电阻值越大，说明此稳压二极管性能越好。如果正、反向电阻值均很大或很小，则说明稳压二极管开路或击穿短路，不能使用；若正、反向电阻比较接近，则说明稳压二极管已失效，不能使用。
与普通二极管相似，两次测试中电阻值小的那次测试，与黑表笔相碰的脚为稳压二极管的正极，另一脚则为负极。
（3）发光二极管的检测 发光二极管的好坏用数字万用表检测比较方便。将数字万用表挡位开关置于“二极管”挡，把红表笔放于发光二极管一端，黑表笔放于另一端，看发光二极管是否发光，然后将表笔反过来再测一次，两次测量中有一次发光是正常的，否则说明该发光二极管已损坏。
4.二极管的更换
二极管的更换可以参照电阻的操作，此处不再赘述。
图2-49 用万用表稳压二极管的方法
