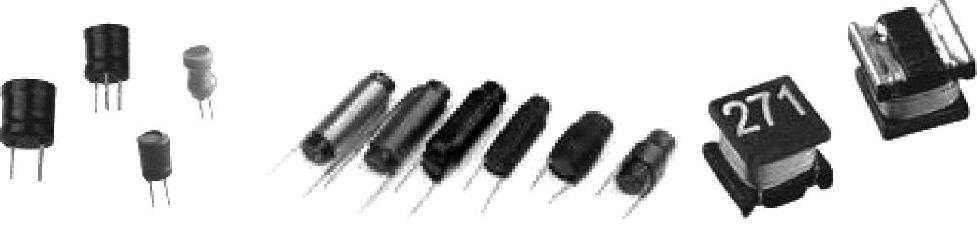

电感器如图2-42所示。


2-42 电感器

电感器是储存磁能的元器件,其主要物理特性就是将电能转换为磁能并储存起来。它在电路中的一些特殊性质与电容器刚好相反。电感器主要在电路里起扼流、滤波、调谐、延时、补偿等作用。

1.电感器的单位

电感器的单位是H(亨),常用的有mH(毫亨)、μH(微亨)。其换算关系为

1H=1000mH

1mH=1000μH

2.电感器的分类

电感器在电路图中通常用字母“L”表示。其分类方式如下:(www.daowen.com)

(1)按结构分类 可分为固定电感器、可调电感器、微调电感空心电感器和磁(铁)心电感器等。阻流圈、偏转线圈、振荡线圈等也是电感器。

(2)按用途分类 可分为立式电感器、卧式电感器、片状电感器等。电感的标识方法有直标法和色环法两种。直标法是指将电感量印在电感器上。色环法和电阻器的色环法一样,即第1、2道色环表示有效数字,第3道色环表示倍数,第4道色环表示允许偏差。用色环法表示时单位为μH。

3.电感器的检测

检测电感器的参数时需要用到专门仪器,在不具备专用仪器的情况下,可用万用表判断电感器是否正常。如图2-43所示,可用万用表R×1挡,在断电的状态下测试电感两端的直流电阻值,一般高频电感电阻值为零点欧姆;低频电感阻值为几百欧姆到几千欧姆,中频电感器电阻值为几欧姆到几十欧姆。

检测时若表针不动,则说明电感器内部断路;若表针指示不稳定,则说明电感器内部接触不良。若电感器线圈匝数较多,则正常情况下其一定有电阻值。若所测电阻值为零,则说明电感器内部短路。

电感器短路、断路或接触不良时,均不能继续使用。

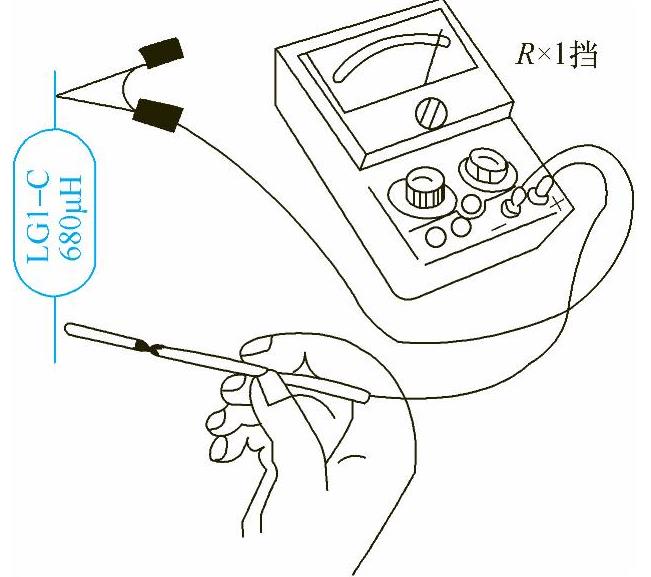

2-43 用万用表检测固定电感器

测试时要注意,有的电感器线圈匝数较少或线径粗,直流电阻值很小,即使用R×1挡进行测试,电阻值也可能为零,这属于正常现象。
