电容器是除电阻器外电动自行车上第二种最常用的电子元器件。其主要物理特征是储存电荷。其在电动自行车电路里主要起耦合、滤波、隔直流、延时、调谐的作用。

与电阻器相比，电容器的性能相对复杂一些。它的主要特点是：电容器两端的电压不能突变，就像一个水缸一样，要将它装满需要一段时间，要将它全部倒空也需要一段时间。电容器的这个特性对分析电路很有用。

在电路中，电容器有通交流、隔直流，通高频、阻低频的特性。

电容器对信号也有阻力，通常把它称为容抗。电容器的容抗随信号频率的升高而减小，随信号频率的降低而增大。

1.电容器的单位表示

电容器的单位用F（法拉）表示，但F这一单位太大，通常使用μF（微法）、pF（皮法）。其换算关系为

1F=10⁶μF1μF=10⁶pF

2.电容器的命名

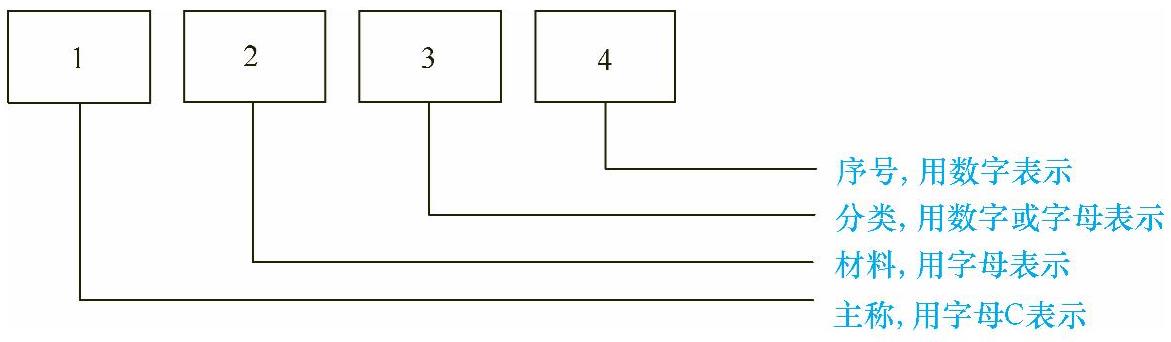

根据相关标准规定，电容器产品的型号由四部分组成，各部分的含义如下：

其中，材料代号的含义见表2-3。

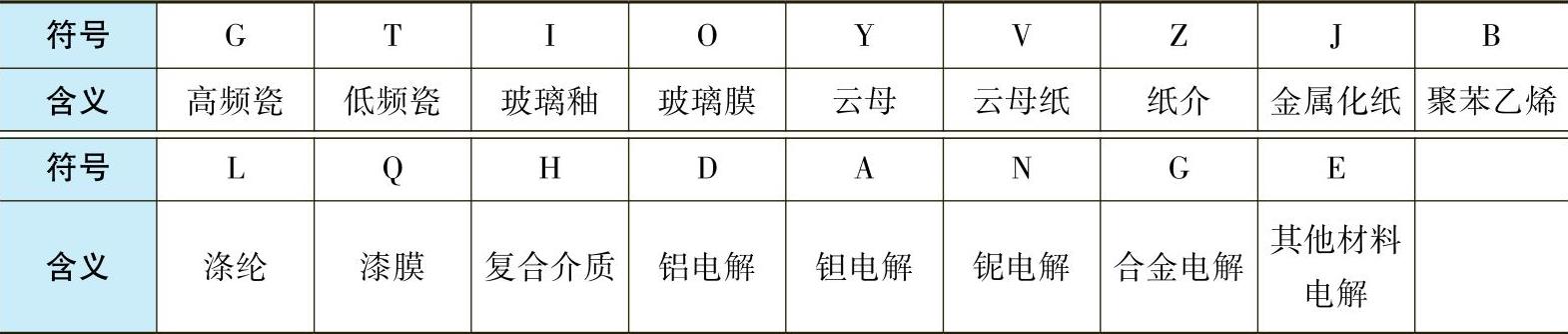

表2-3 材料代号的含义

3.电容器的分类

常见的电容器如图2-39所示。电容器在电路中通常用字母“C”表示，其电路符号如图2-40所示。

(www.daowen.com)

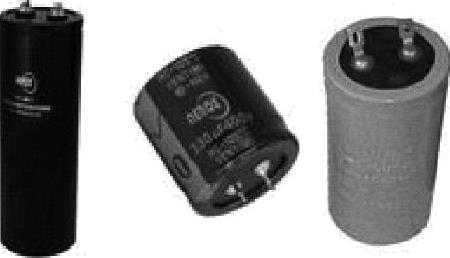

图2-39 电容器

图2-40 电容器的电路符号

电容器由两个金属极，中间夹有绝缘材料（介质）。绝缘材料的不同，所构成的电容器的种类也有所不同。

（1）按结构分类 可分为固定电容器、可变电容器、微调电容器。在电动自行车电路里，最常见到的就是可变电容器。

（2）按介质材料分类 可分为气体介质电容器、液体介质电容器、无机固体介质电容器、有机固体介质电容器、电解电容器。在电动自行车电路里，最常见到的是瓷片电容器、云母电容器、涤纶电容器、钽电容器等，其中钽电容器特别稳定。

（3）按极性分类 可分为无极性的普通电容器和有极性的电解电容器。在电动自行车电路里，最常见到的就是有极性的电解电容器。

4.电容器的检测

电容器除了可用数字万用表的电容挡或电容表进行检测外，也可按图2-41所示用指针万用表测量电阻的方法进行检测。电容器电阻法测量明细表见表2-4。

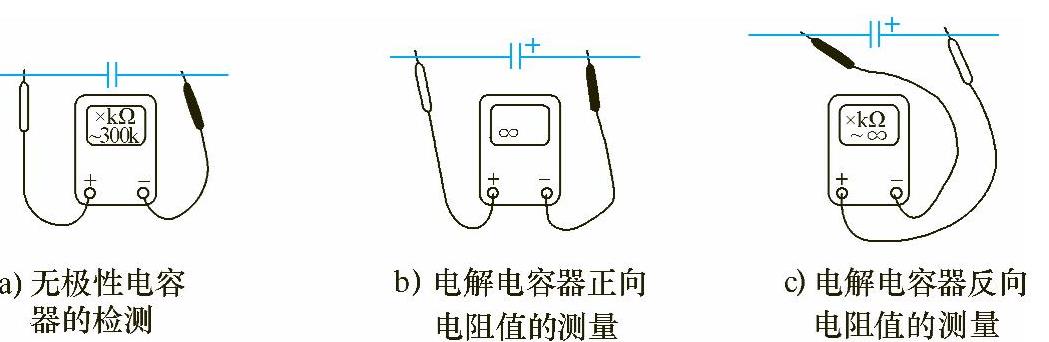

图2-41 电容器的检测

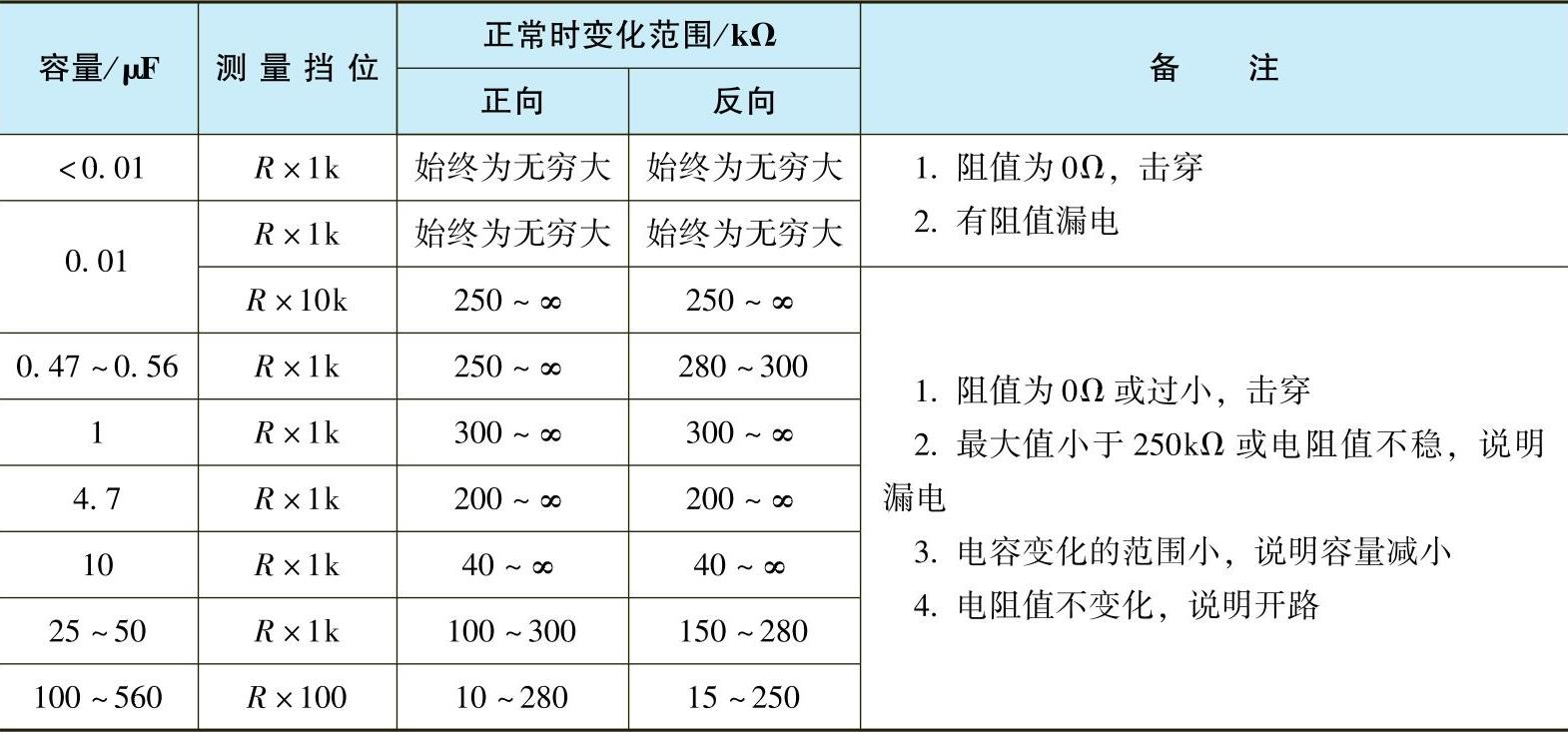

表2-4 电容器电阻法测量明细表

电容器的拆卸、安装方法与电阻器相似，在操作时请参照电阻器的相关操作，此处不再赘述。
