电阻器能够把电能转化为热能,电流经过它时会产生热能。它在电路中通常起分压、分流作用。交流信号与直流信号都可以通过电阻器。

1.电阻的单位

电阻的单位用欧姆(Ω)表示。为了对不同电阻值的电阻器进行标注,通常使用千欧(kΩ)、兆欧(MΩ)。其换算关系为

1MΩ=1000kΩ

1kΩ=1000Ω

2.电阻器的命名

电阻器产品的型号由四部分组成,各部分的含义如下:


其中,材料代号的含义见表2-1。

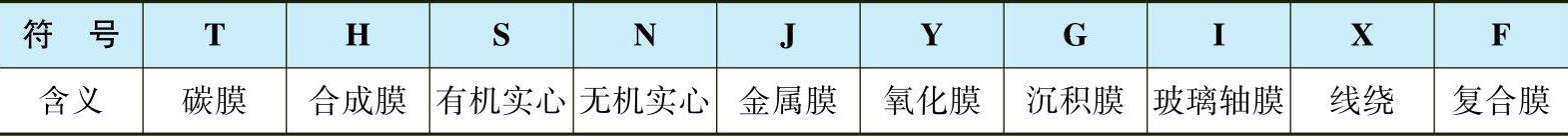

2-1 材料代号的含义


3.电阻器的分类

根据电阻值能否调整,电阻器可分为以下两大类。

(1)固定电阻器 固定电阻器的电阻值是不可变的。根据材料的不同,固定电阻器可分为碳膜电阻器、金属膜电阻器、线绕电阻器等。固定电阻器如图2-26所示。

固定电阻器在电路中通常用字母“R”表示,其电路符号如图2-27所示。


2-26 固定电阻器


2-27 电阻器的电路符号

固定电阻器通常采用以下三种方法标识。

1)直标法:即直接在电阻器的表面表明其阻值,如100Ω、1kΩ、1MΩ等。

2)数字符号法:即在电阻器表面用三位数表示其阻值的大小,三位数的前两位是有效数字,第三位数是10的指数,如100表示10Ω,101表示100Ω;当阻值小于101Ω时,以“R”表示,这里的R表示小数点,如5R1表示5.11Ω,R22表示0.221Ω。

3)色环标志法:简称色标法,即将表示元器件各种参数值的颜色直接标在产品表面上的一种方法。电阻器表面色环与数字的关系见表2-2。

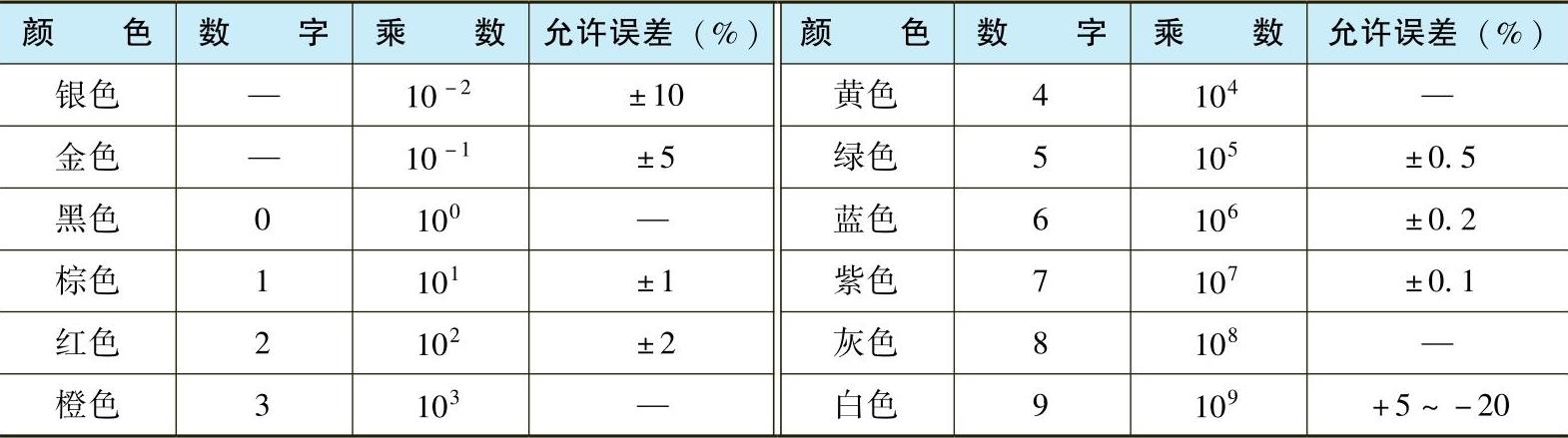

2-2 电阻器表面色环与数字的关系


根据表2-2,图2-28a所示电阻器的电阻值为27000Ω,允许误差为电阻值的±0.5%;图2-28b所示电阻器的电阻值为17.51Ω,允许误差为电阻值的±1%。

(2)可变电阻器

可变电阻器的电阻值是可变的,它又分为以下几种类型:

1)可调电阻器。可调电阻器即旋转它的滑动端时其电阻值是变化的。常见的可调电阻器外形和电路符号如图2-29所示。

可调电阻器电阻值的标注方法有直标法和数字符号法两种。

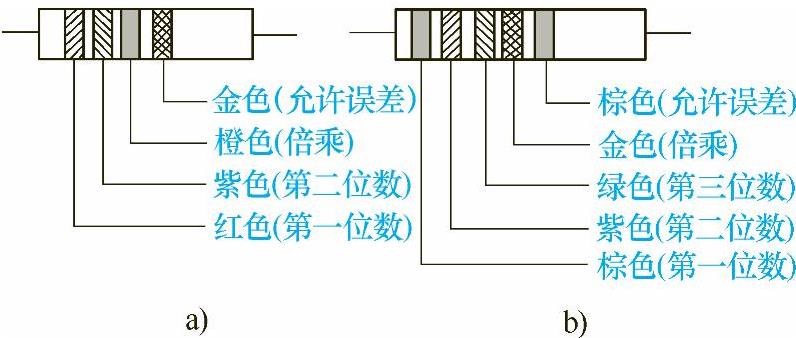

2-28 电阻器色环标志示意图

2)压敏电阻器。压敏电阻器是在输入的电压达到标称电压值后电阻值急剧减小的电阻器。压敏电阻器的主要作用是保护电动自行车充电器内部电路不被过高的市电电压损坏。其外形和电路符号如图2-30所示。

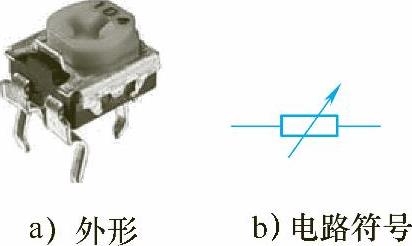

2-29 可调电阻器

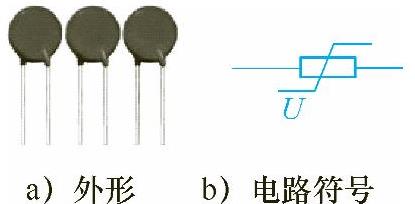

2-30 压敏电阻器

3)热敏电阻器。热敏电阻器是在不同温度下电阻值会变化的电阻器。

热敏电阻器有以下两种类型:(www.daowen.com)

①正温度系数热敏电阻器,其阻值随温度升高而增大。

②负温度系数热敏电阻器,其阻值随温度升高而减小。

目前仅部分电动自行车的充电器采用了负温度系数热敏电阻器。

热敏电阻器的外形和图2-30所示的压敏电阻器基本相同,但颜色多为黑色。

4)光敏电阻器。光敏电阻器就是在不同强度的光照时电阻值会变化的电阻器。目前的电动自行车未采用此类电阻器。

4.电阻器的检测

(1)固定电阻器的检测 有的固定电阻器损坏后表面的颜色会发黑或有裂痕,所以当电阻器出现裂痕或变色时,说明该电阻器因过电流而损坏。

若怀疑某电阻器外观正常,则应从电路板上将其取下后,再判断其是否正常:如果测量的电阻值与标称值相同,则说明该电阻器正常;如果测量的电阻值大于标称值,则说明该电阻器变值或开路。

(2)可调电阻器的检测 从外观检查可调电阻器接触良好后,应将其从电路板上取下,按图2-31所示的方法判断其是否正常。若AB脚间的电阻值等于标称值,并且RAC+RBC=RAB,则说明该电阻器正常;若AB脚间的电阻值大于正常值或不稳定,则说明该电阻器变值或接触不良。

(3)压敏电阻器的检测 一般压敏电阻器损坏后,其表面有裂痕或烧焦的痕迹。若其表面正常,则可用万用表R×10k、R×100k挡检测压敏电阻器的电阻值,如图2-32所示。交换表笔后再测一次,若两次测得电阻值都为无穷大,则说明被测压敏电阻器合格;否则,说明压敏电阻器已损坏。

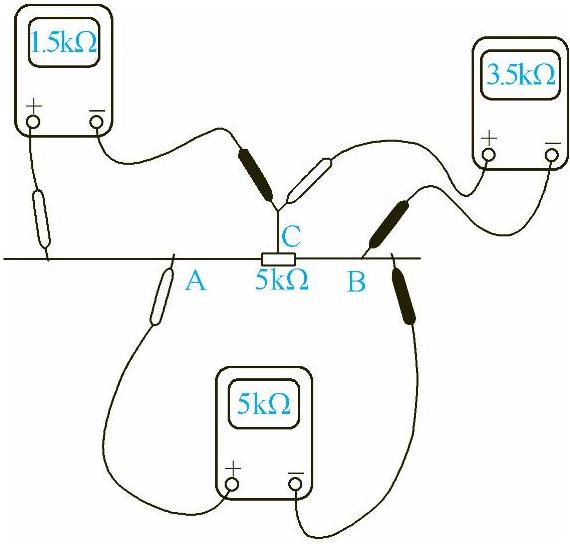

2-31 可调电阻器检测示意图

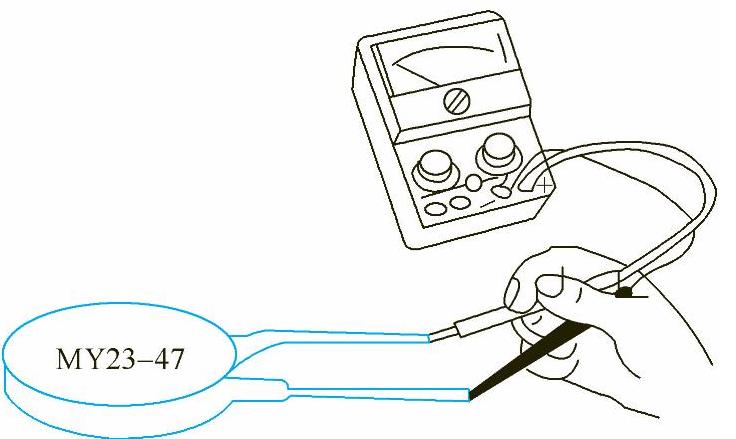

2-32 压敏电阻器的检测

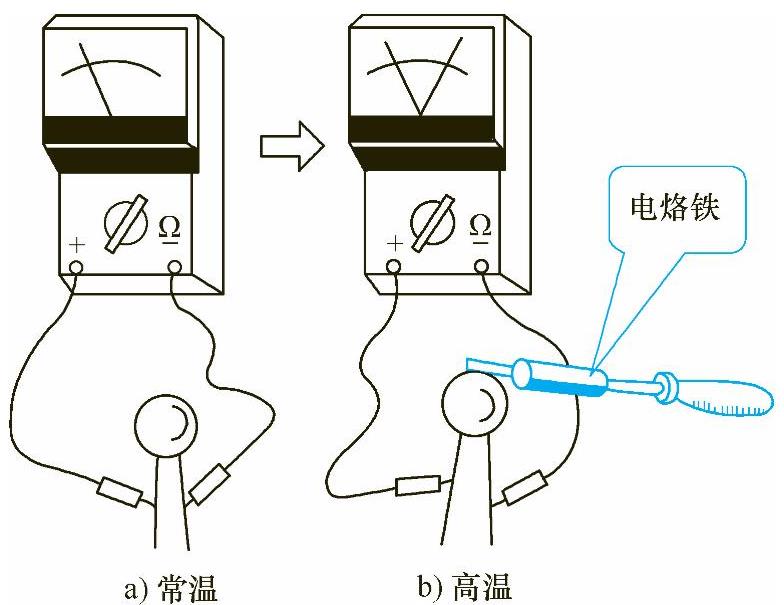

(4)热敏电阻器的检测 热敏电阻器可按图2-33所示的方法判断是否正常。若所测电阻值大于标称值,则说明热敏电阻器已损坏。测得其冷态电阻值正常后,再用电烙铁对其进行加热,若电阻值下降,则说明热敏电阻器正常,否则说明其性能下降。

5.电阻器的拆卸

1)将电路板背面朝上放置或竖直放置,如图2-34所示。


2-33 热敏电阻器的检测

2)将电烙铁接通电源,用左手拿镊子或尖嘴钳夹住被拆电阻器的一端引脚,如图2-35所示。


2-34 电路板背面

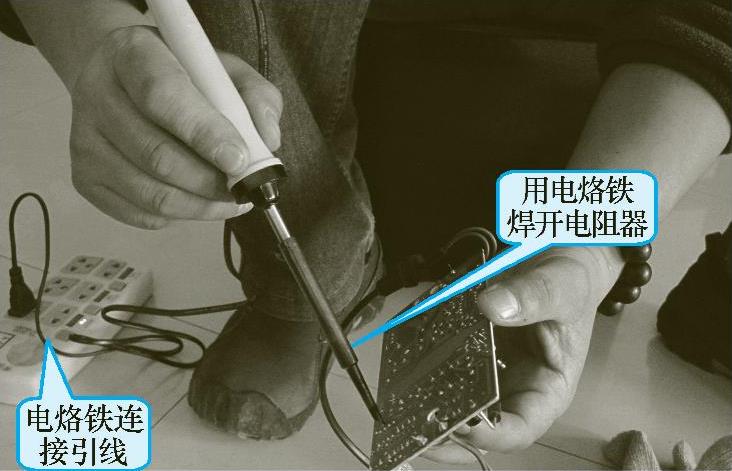

2-35 用电烙铁焊开电阻器

3)用右手拿着电烙铁,待电烙铁头温度升到一定值时,蘸少量松香,如图2-36所示。

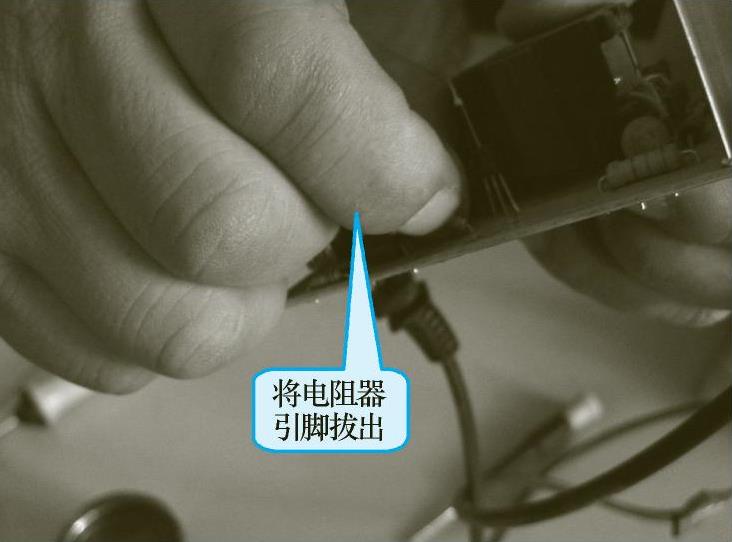

4)将电烙铁尖搭在被拆电阻器的一个引脚焊点上,使该焊点受热升温,待该焊点受热熔化后(时间不能太长),将电阻器的相应引脚从电路板引脚孔中拔出,如图2-37所示。

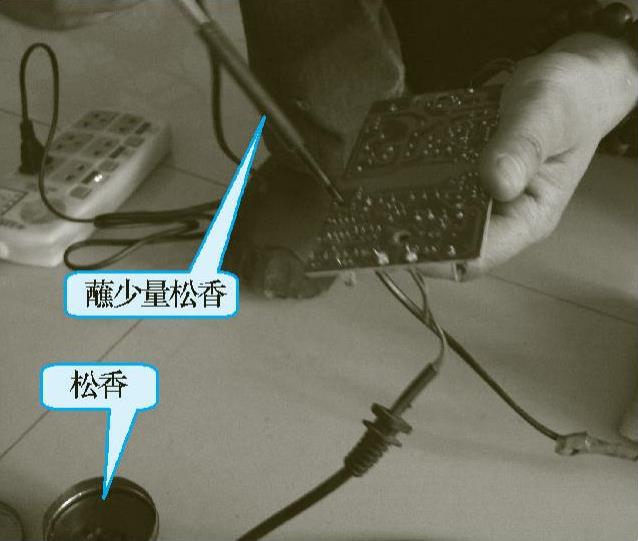

2-36 蘸少量松香

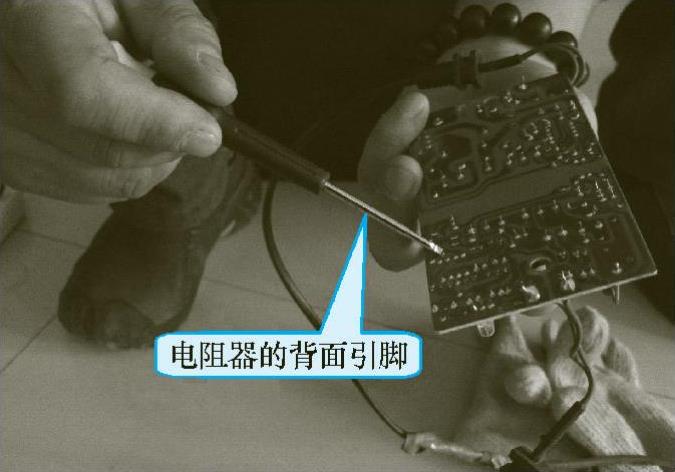

2-37 焊开引脚

5)将电烙铁尖搭在该电阻器的另一个引脚焊点上,使其受热熔化后将电阻器从电路板上拆下。

6.电阻器的安装

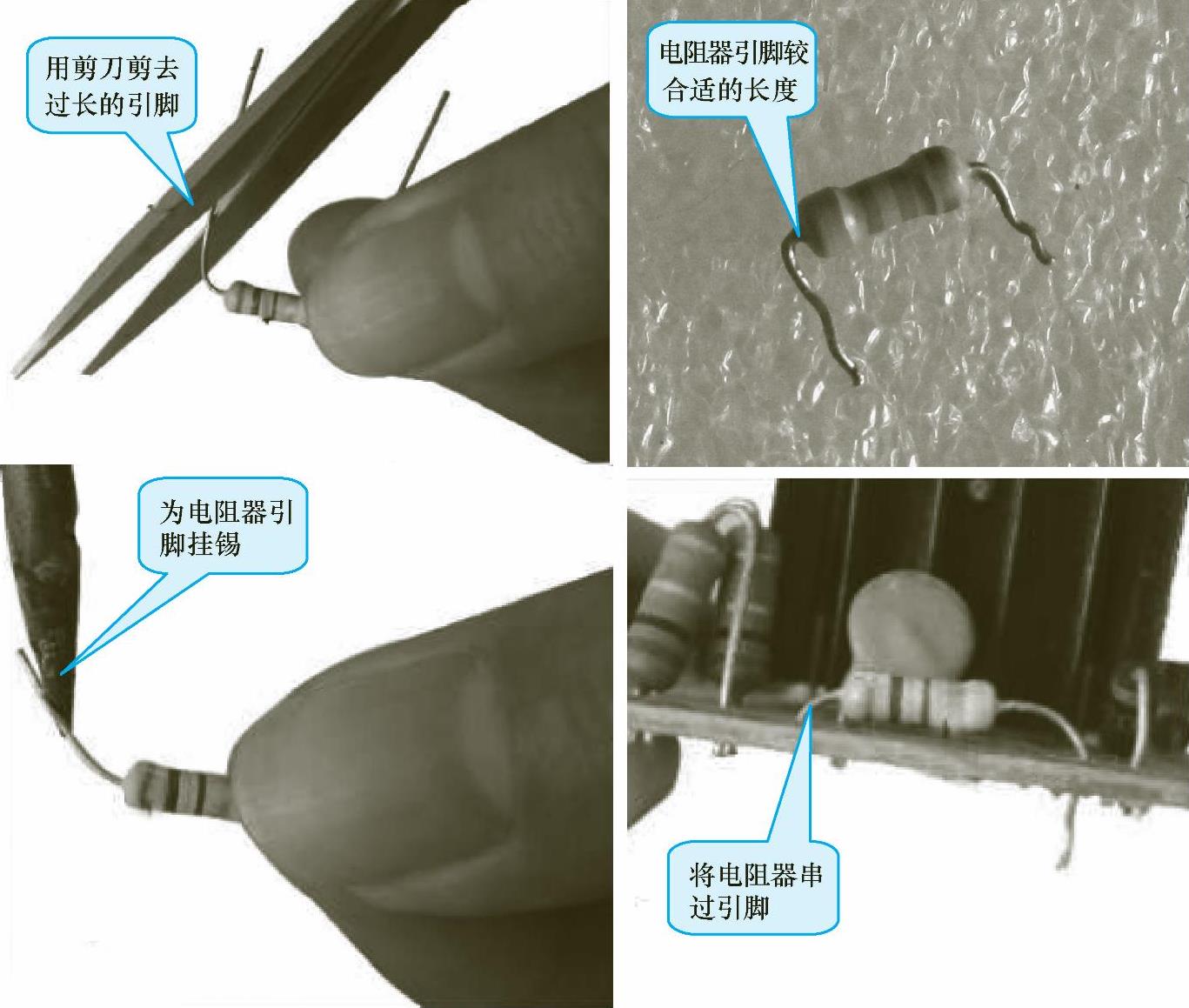

1)安装电阻器之前,观察该电阻器引脚是否过长,若过长,则应用钳子剪掉多余部分,如图2-38所示。额定功率稍大的电阻器可适当保留引脚长度,以利于散热。

2)若电阻器引脚上氧化物过多,则应用刀片刮除,然后用烧热的电烙铁蘸适量的松香覆盖在引脚表面上。用焊锡丝触及烧热的电烙铁,并使电烙铁头上保持一定的锡量,用电烙铁给引脚上锡。若电阻器引脚不易挂锡,则应使电烙铁头在电阻器引脚上来回摩擦,这样挂锡才能成功。

3)依照上述方法可使另一只引脚也挂上锡,然后将挂上锡的电阻器引脚穿入电路板上相应的孔中(注意不要装反)。


2-38 更换电阻器

4)将焊锡丝触在电阻器引脚和焊盘上,使焊锡均匀覆盖焊盘并有适当凸起,将另一只引脚也焊接好,即完成更换电阻器的操作。
