蓄电池放电仪是一种专用于蓄电池持续放电的设置。在此以富腾牌FT1—20A型铅酸蓄电池放电仪为例进行介绍，如图2-24所示。

该放电仪是一种适用于各种型号的铅酸蓄电池的放电设备，能有效地控制蓄电池的放电深度，促使蓄电池内部的阳极、阴极、电解液发生化学变化，并把化学能转变成电能，从而有效地控制电解质的平衡，使蓄电池极板功率增大，使蓄电池的使用寿命延长1年左右。

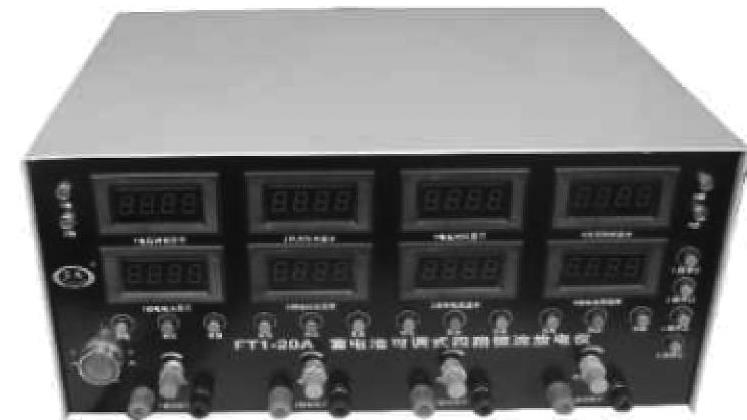

图2-24 富腾牌FT1—20A型铅酸蓄电池放电仪

该仪器主要用于电动自行车蓄电池、车船动力蓄电池、车辆仓库和银行使用的UPS电源等铅酸蓄电池，修复放电容量范围为4～100A·h。其用于对大容量蓄电池放电的放电时间要比小蓄电池长一些。

1.放电仪放电

1）在对蓄电池进行修复时，首先通过对蓄电池的放电来进行电压调整，放电时应打开上盖。

2）该仪器能对4只容量为4～100A·h的蓄电池同时进行放电，也可以对1只、2只、3只或4只分别进行放电。3）在对第1路进行放电时，首先把蓄电池的正、负极正确连接在第1路接线端子上，然后按压第1路放电按钮，放电仪开始放电，时间电压表显示放电电压和放电时间（5s自动转换电压及时间），如图2-25所示。

旋转电流调节旋钮，根据蓄电池容量设定蓄电池放电电流大小，如10A·h的蓄电池用5A电流进行放电，20A·h的蓄电池用10A电流进行放电，而100A·h的蓄电池只能用15A电流进行放电。

若蓄电池需要深放电，则把深放按钮向下按一挡，放电终止时电压会降到8V。放电结束后，有报警提示，放电指示灯熄灭，说明放电已结束。首先记录放电时间，然后轻轻按压容量查看按钮，此时在时间电压表上会自动显示出蓄电池的容量值（单位为A·h）。为了消除报警声音，轻轻点压放电仪右侧相对应的解除消音按钮即可。

容量值的换算是计算机根据放电电流与放电时间自动进行的，因此放电期间不能随意调节放电电流的大小。(www.daowen.com)

4）第2、3、4路的放电操作方法与第1路相同。

2.蓄电池放电检测

对修好的蓄电池也要进行容量测试，如以5A的电流放电，12V蓄电池组修复后放电时间达到80min以上即为合格，若放电时间达到100min左右则更好。也可以用放电仪进行瞬间放电来检测蓄电池电量。

3.补水

对于所修复的蓄电池，充电修复时若外壁发热，或者蓄电池是非胶体的，并且使用时间在一年半以上，则需要进行补水，一般每1A·h注入1mL水，水既可以为蒸馏水，也可以为0.5%的电解液（补充活性剂效果更佳）。

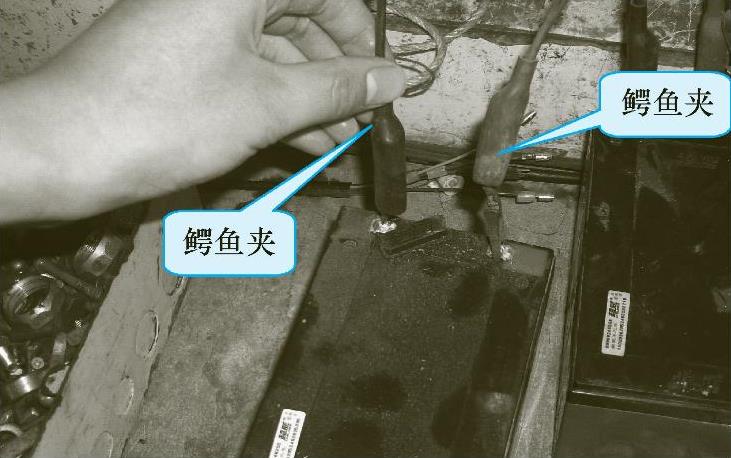

图2-25 连接放电仪与蓄电池

注意：

胶体蓄电池不需要加任何水。
