万用表使用方法及技巧

万用表指针式万用表(简称指针万用表)和数字式万用表(简称数字万用表)两种。

1.指针万用表

指针万用表也叫模拟万用表,在测量时,电流的作用使指针偏转,根据指针偏转的角度来表示所测量的各种数值,如电压、电流和电阻等。现以MF47型指针万用表(见图2-12)为例,对指针万用表进行介绍。

(1)操作面板

1)刻度盘。MF47型指针万用表的刻度盘如图2-13所示。其上面有6条具有不同功能的刻度线。

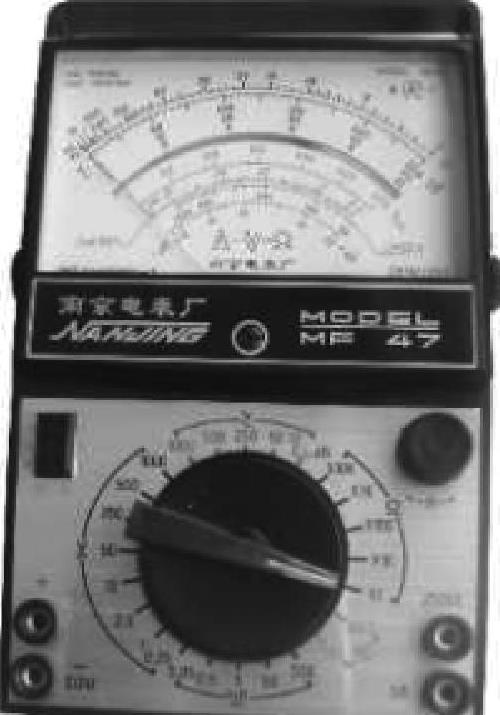

2-12 MF47型指针万用表

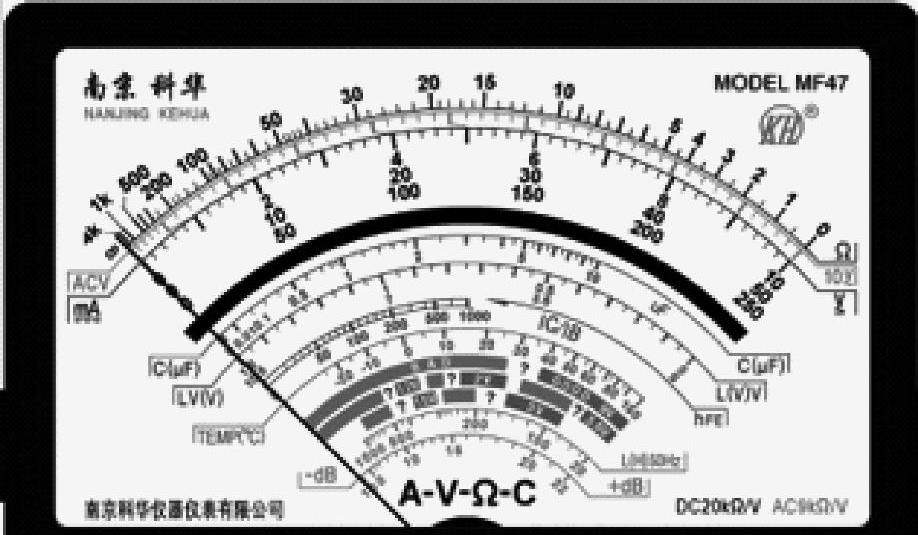

2-13 MF47型指针万用表的刻度盘

各条刻度线的具体功能如下:

①第1条刻度线用“dB”标示,测量音频信号电平时应观察这条刻度线。

②第2条刻度线用“L(H)50Hz”标示,测量电感量时应观察这条刻度线。

③第3条刻度线用“C(mF)50Hz”标示,测量电容器的容量时应观察这条刻度线。

④第4条刻度线用“hFE”标示,测量晶体管放大倍数时应观察这条刻度线。

⑤第5条刻度线用“978-7-111-47578-1-Chapter02-14.jpg978-7-111-47578-1-Chapter02-15.jpgA”标示,测量交、直流电压和电流时应观察这条刻度线。

⑥第6条刻度线用“Ω”标示,测量电阻的电阻值时应观察这条刻度线。

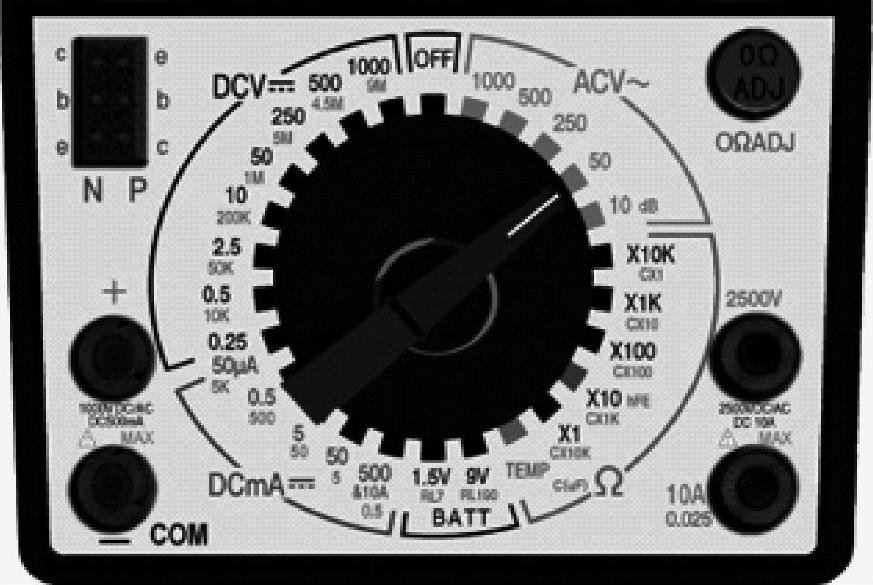

2-14 挡位开关

2)挡位开关。挡位开关上有电阻挡、电压挡、电流挡等多种功能挡位供检测时选择,如图2-14所示。

3)旋钮。指针万用表操作面板上有机械调零旋钮和电阻调零旋钮。机械调零旋钮用于使用万用表前将表针调到电阻挡“∞”刻度线。电阻调零旋钮用于使用电阻挡前将表针调到电阻挡“0”刻度线位置。

4)插孔。操作面板上有5个插孔。操作面板左下角用“+”标示的为红表笔插孔,用“COM”标示的为黑表笔插孔。操作面板右下角用“5A”标示的为大电流插孔,用于测量0.025~5A的电流;用“978-7-111-47578-1-Chapter02-17.jpg”标示的为高电压插孔,用于测量1000~2500V的交、直流电压。

挡位开关左上部有“N”“P”标示,标有“N”字样的为NPN插孔,标有“P”字样的为PNP插孔。

(2)指针万用表的使用 指针万用表的使用范围非常广泛,在此以检修电动自行车常用的操作为例,讲述其基本的使用方法。

1)调零操作:将黑、红表笔对接,随即调整电阻调零旋钮,直到表针与表盘电阻挡右端的零刻度线重合为止。

注意:

应特别注意,每次变换量程后都应重新调零,以保证测量准确。

2)测量电阻

①测前准备:将红表笔插入“+”插孔,黑表笔插入“COM”插孔。

②估值:估计被测电阻的最大阻值,或观察电阻器上标称的电阻值,以便选择量程。

③选择量程:从电阻值刻度盘上可以看出0~10的刻度较为精确,测量过程中,应使表针指在0~10刻度范围内。根据所估计的被测电阻阻值,进行如下选择:

a.测量0~10Ω的电阻时,应选用R×1挡。

b.测量10~100Ω的电阻时,应选用R×10挡。

c.测量100~1000Ω的电阻时,应选用R×100挡。

d.测量1~10kΩ的电阻时,应选用R×1k挡。

e.测量10~100kΩ的电阻时,应选用R×10k挡。

④调零。

⑤测量:将黑、红表笔分别与电阻器两端接触。注意:测量电阻时表笔不分正负。

⑥读数:若选用R×1挡,且表针指向3,则正确读数应为3×1Ω=3Ω。若选用R×10k挡,且表针指向5,则正确读数为5×10kΩ=50kΩ。

3)测量直流电压

①测前准备:将红表笔插入“+”插孔,黑表笔插入“COM”插孔。

②估值:估计被测电路电压的最大值,以便选择量程。

③选择量程。根据所估计的被测直流电压,进行如下选择:

a.测量小于0.25V的直流电压时,应选用直流电压0.25V挡。

b.测量0.25~0.9V的直流电压时,应选用直流电压1V挡。

c.测量1~2.49V的直流电压时,应选用直流电压2.5V挡。

d.测量2.5~9.99V的直流电压时,应选用直流电压10V挡。

e.测量10~49.99V的直流电压时,应选用直流电压50V挡。

f.测量50~249.9V的直流电压时,应选用直流电压250V挡。

g.测量250~499.9V的直流电压时,应选用直流电压500V挡。

h.测量500~999.9V的直流电压时,应选用直流电压1000V挡。

④测量:将红表笔放在高电位端,黑表笔放在低电位端。

⑤读数:测量直流电压时,可观察刻度盘上的第5条刻度线。该刻度线由3组读数(0~10、0~50、0~250)共用,具体读哪一组,由挡位开关所处位置来决定,具体原则如下:

a.选用直流电压0.25V挡时,读数时应读最大值为250的一组数(即将250组的读数都缩小为原来的1/1000,把50、100、150、200、250分别看成0.05、0.1、0.15、0.2、0.25);

选用直流电压1V挡时,读数时应读最大值为10的一组数(即将10组的读数都缩小为原来的1/10,把2、4、6、8、10分别看成0.2、0.4、0.6、0.8、1)。

b.选用直流电压2.5V挡时,读数时应读最大值为250的一组数(即将250组的读数都缩小为原来的1/100,把50、100、150、200、250分别看成0.5、1、1.5、2、2.5)。

c.选用直流电压10V挡时,读数时应读最大值为10的一组数,不用缩小或扩大倍数,可直接读出。

d.选用直流电压50V挡时,读数时应读最大值为50的一组数,不用缩小或扩大倍数,可直接读出。

e.选用直流电压250V挡时,读数时应读最大值为250的一组数,不用缩小或扩大倍数,可直接读出。

f.选用直流电压500V挡时,读数时应读最大值为50的一组数(即将50组的读数都扩大10倍,把10、20、30、40、50分别看成100、200、300、400、500)。

g.选用直流电压1000V挡时,读数时应读最大值为10的一组数(即将10组的读数都扩大100倍,把2、4、6、8、10分别看成200、400、600、800、1000)。

例如:选择250V直流电压挡时,从最大值为250的一组读数中得到读数为100,则被测电压为100V;选择2.5V直流电压挡时,从最大值为250的一组读数中读到读数为240,则被测电压实际为2.4V。

4)测量直流电流

①测前准备:将红表笔插入“+”插孔,黑表笔插入“COM”插孔。

②估值:估计被测电路中的最大直流电流,以便正确选择量程,减小测量误差

③选择量程。根据所估计的被测电路的最大直流电流,进行如下选择:

a.测量0.05mA以下的直流电流时,应选用直流电流0.05mA挡。

b.测量0.05~0.49mA的直流电流时,应选用直流电流0.5mA挡。

c.测量0.5~4.9mA的直流电流时,应选用直流电流5mA挡。

d.测量5~49.9mA的直流电流时,应选用直流电流50mA挡。

e.测量50~499.9mA的直流电流时,应选用直流电流500mA挡。

④测量:将被测电路断开,红表笔接在高电位端,黑表笔接在低电位端(即将万用表串联在电路中)。

⑤读数:测量直流电流时,可观察刻度盘上的第5条刻度线,该刻度线和直流电压挡共用。该刻度线有3组读数(0~10、0~50、0~250),具体读哪一组,由挡位开关所处位置决定,具体参照“测量直流电压”中的相关内容。若所选直流电流挡为5mA,则应读最大值为50的一组数,即把10、20、30、40、50分别看成1、2、3、4、5,若表针指向30,则该电路中的直流电流为3mA。

2.数字万用表

数字万用表以其精确的显示而被广泛使用。它的种类很多,在此以常见的数字万用表为例进行介绍。

(1)操作面板 数字万用表操作面板如图2-15所示。(www.daowen.com)

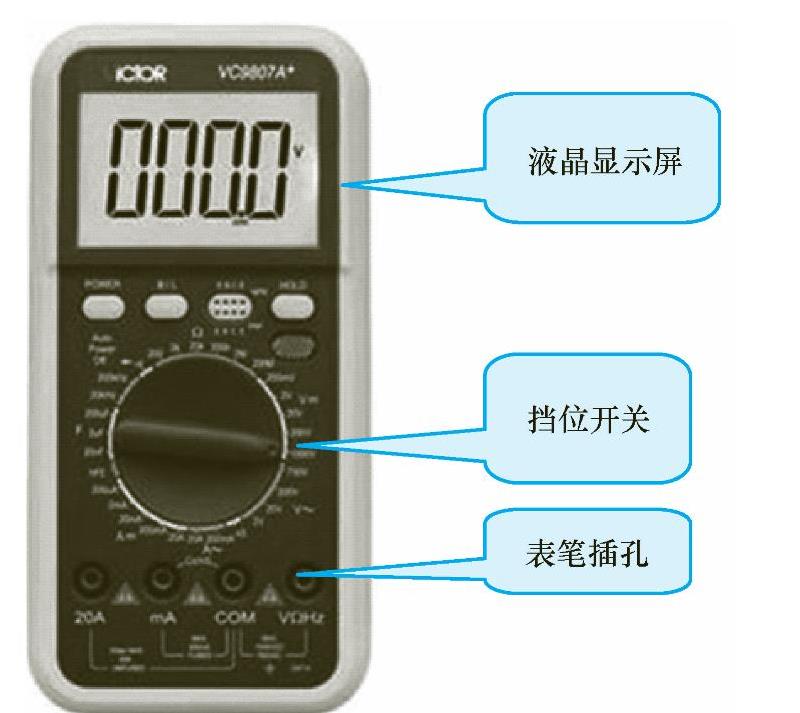

2-15 数字万用表操作面板

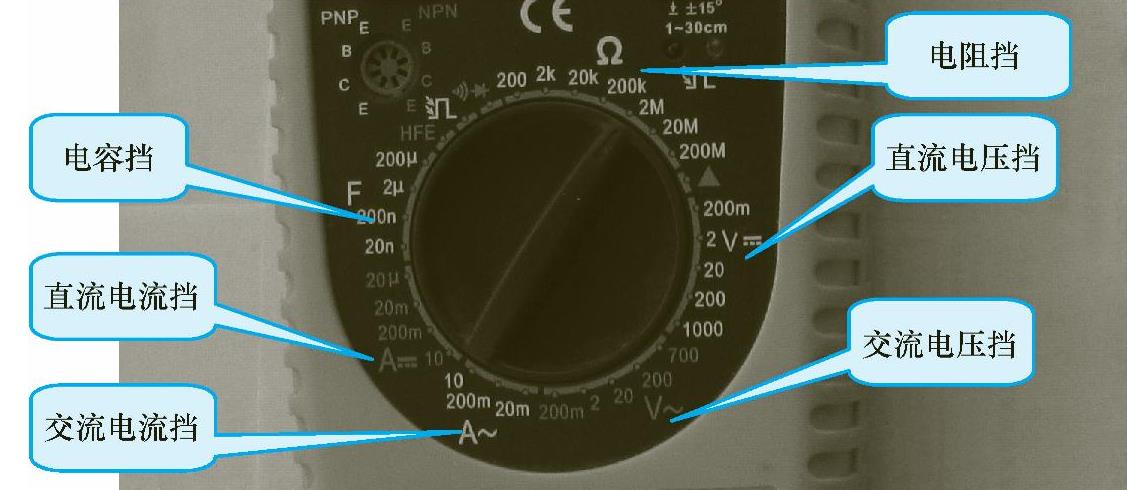

2-16 挡位开关

1)液晶显示屏。液晶显示屏用来显示被测对象量值,它可显示1个小数点和4位数字。

2)挡位开关。挡位开关用于改变测量功能、量程以及控制关机,如图2-16所示。

其挡位有电阻挡、电容挡、直流电流挡、交流电流挡、交流电压挡、直流电压挡、晶体管挡等。

3)插孔。操作面板上有5个插孔,“VΩ”为红表笔插孔,在测量电压、电阻和二极管时使用;“COM”为黑表笔插孔;“mA”为红表笔插孔,在测量0~200mA的电流时使用;“20A”为红表笔插孔,在测量200mA~20A的电流时使用;显示屏右下部有晶体管测试插孔,用于测量晶体管的相关参数。

(2)数字万用表的使用

1)测量电阻

①测前准备:将红表笔插入“VΩ”插孔,黑表笔插入“COM”插孔。

②估值:估计被测电阻的电阻值,以便选择合适的量程,所选量程应大于或接近被测电阻阻值。

③选择量程:根据估值来选择量程。

a.测量200Ω以下的电阻时,应选200Ω挡。

b.测量200~1999Ω的电阻时,应选2kΩ挡。

c.测量2~19.99kΩ的电阻时,应选20kΩ挡。

d.测量20~199.9kΩ的电阻时,应选200kΩ挡。

e.测量200~1999kΩ的电阻时,应选2MΩ挡。

f.测量2~19.99MΩ的电阻时,应选20MΩ挡。

g.测量20~199.9MΩ的电阻时,应选200MΩ挡。

由于该电阻标称阻值为200kΩ,故选择200kΩ挡。

④测量:将黑、红表笔分别接在被测电阻两端(不分极性),此时显示屏上即可显示被测电阻的电阻值。

注意:

若显示屏最左侧显示“1”,则表明断路(即电阻为无穷大);若显示屏显示“00.0”,则表明短路(即电阻为零)

2)测量直流电压

①测前准备:将红表笔插入“VΩ”插孔,黑表笔插入“COM”插孔。

②估值:估计被测电路电压的最大值,以便选择合适的量程。

③选择量程:选取比估计电压高且接近的量程,测量结果才准确。选择量程时,应遵守以下原则:

a.测量200mV以下的电压时,应选200mV挡。

b.测量200mV~1.9V的电压时,应选2V挡。

c.测量2~19.9V的电压时,应选20V挡。

d.测量20~199.9V的电压时,应选200V挡。

e.测量200~999.9V的电压时,应选1000V挡。

由于单体蓄电池的端电压为12V,故选择万用表的20V直流电压挡。

④测量:将红表笔接电源正极或高电位端,黑表笔接电源负极或低电位端,应保证表笔与被测电路接触点接触稳定,其电压数值可以在显示屏上直接读出。若显示屏显示12.7,则表明所测电压为12.7V,如图2-17所示。

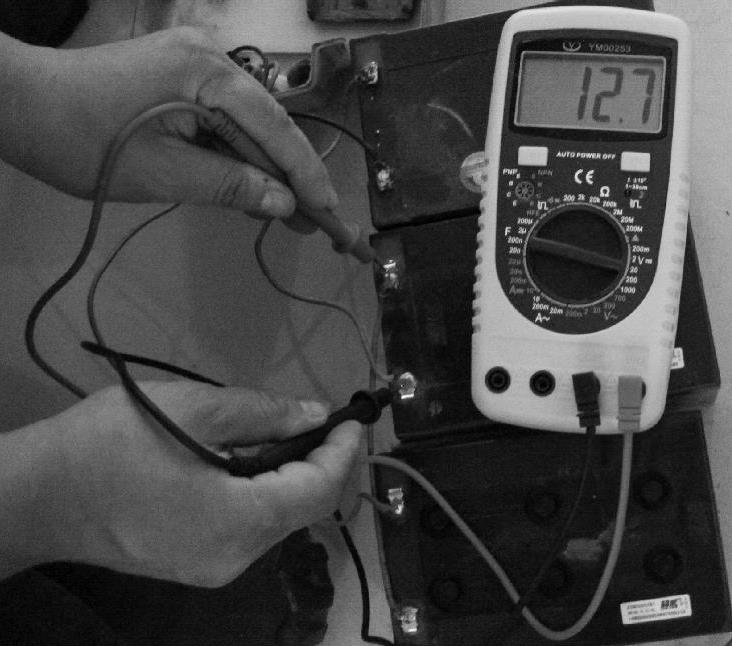

2-17 直流电压的检测方法

注意:

若显示屏显示“1”,则表明量程较小,应适当增大量程再进行检测;若数值左侧出现“-”,则表明表笔极性与所测电压的实际极性相反,此时红表笔所接的是电源的负极或低电位端。

3)测量直流电流

①测前准备:将黑表笔插入“COM”插孔,若被测电流小于200mA,则将红表笔应插入“mA”插孔;若被测电流为200mA~20A,则将红表笔应插入“20A”插孔。

②估值:估计被测电路中电流的最大值,以便选择合适的量程。

③选择量程:选取比估计电压高且接近的量程,测量结果才准确。选择量程时,应遵守以下原则:

a.测量20μA以下的电流时,应选20μA挡。

b.测量20μA~1.9mA的电流时,应选2mA挡。

c.测量2~199mA的电流时,应选200mA挡。

d.测量200mA~20A的电流时,应选20A挡。

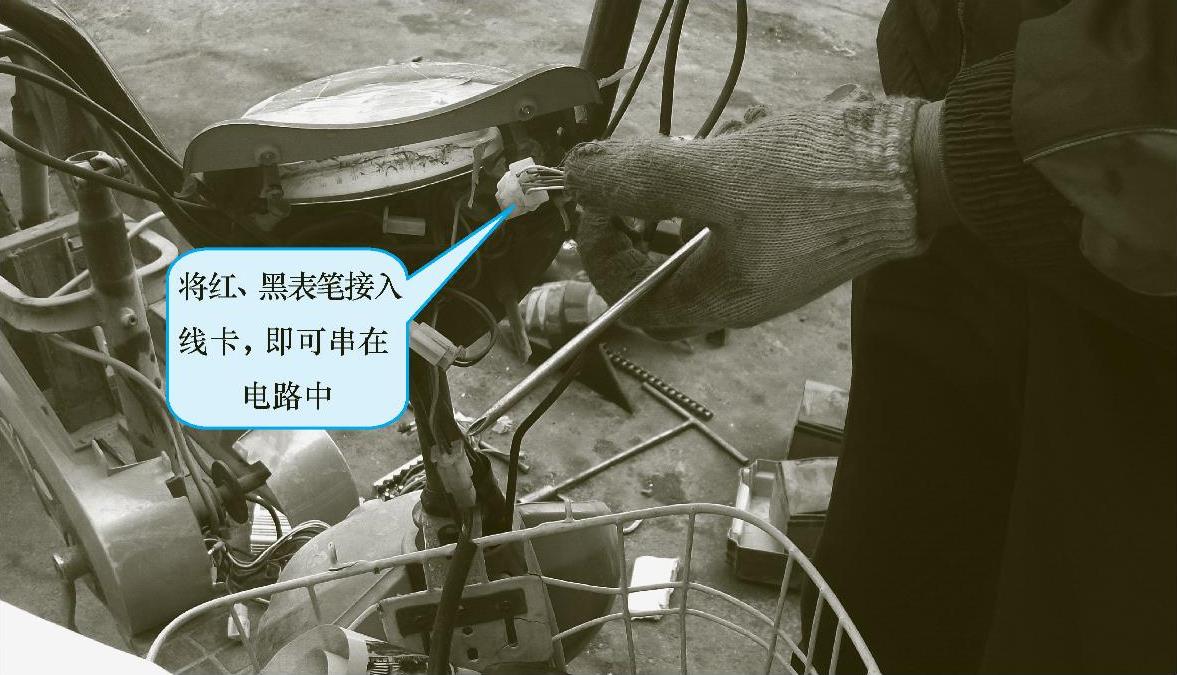

④测量:将被测电路断开,红表笔接在高电位端,黑表笔接在低电位端(即将万用表串联在电路中),万用表显示屏显示的数值即是被测电路中的电流值,如图2-18所示。

例如:挡位在2mA位置,读数为0.90,则被测电流值为0.90mA。

4)二极管的检测。二极管挡用于检测二极管的极性和好坏。现以测量二极管极性为例介绍该挡的使用方法。

①测前准备:将红表笔插入“VΩ”插孔,黑表笔插入“COM”插孔中。


2-18 直流电流的检测

②选择挡位:将挡位开关调到“二极管”挡。

③测量:将黑、红表笔分别接到被测二极管的引脚上,此时万用表显示屏将显示一定数值。若显示“589”,即正向导通电压为0.589V,则黑表笔所接的引脚为万用表的负极,如图2-19a所示。将黑、红表笔对调后,显示屏显示数字“1”。由此判定,在显示屏显示数字“1”时,黑表笔所接引脚为二极管的正极,红表笔所接引脚为二极管的负极,如图2-19b所示。

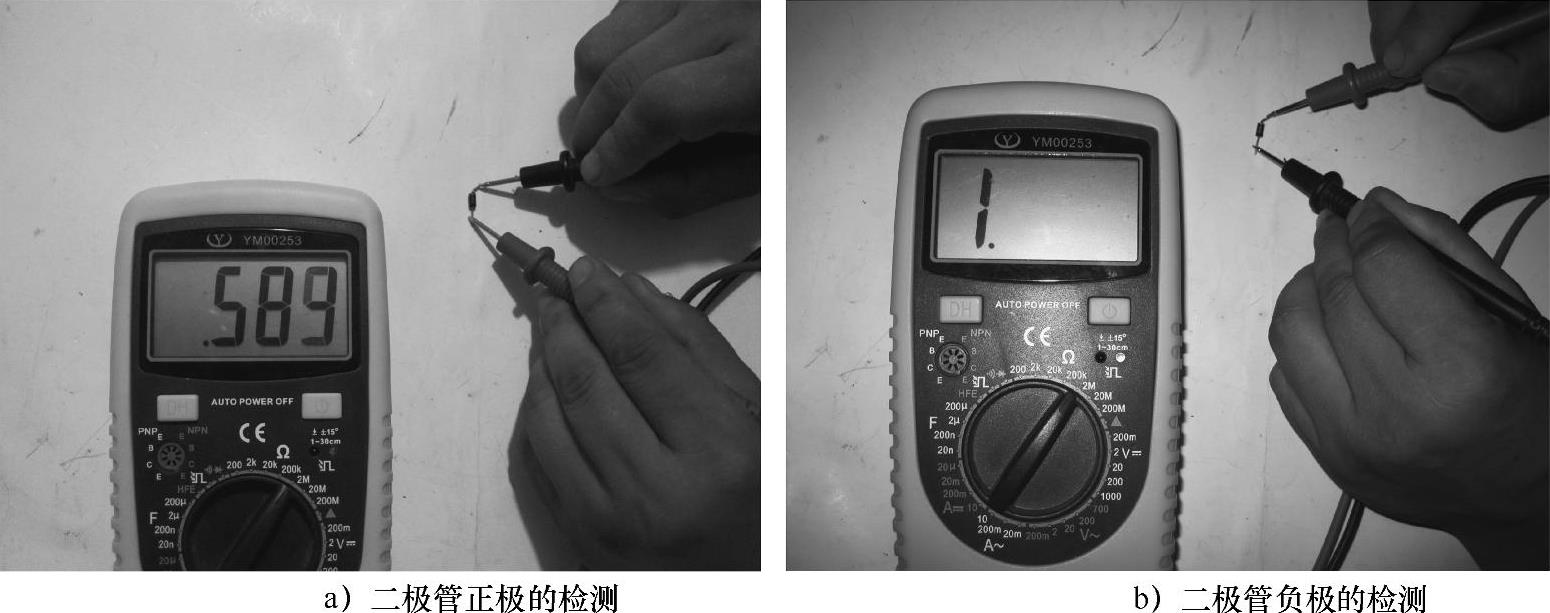

2-19 二极管的检测方法

5)电容容量的检测

①测前准备:将红表笔插入“mA”插孔中,黑表笔插入“COM”插孔中。

②估值:估计被测电容器容量的大小,以便选择合适的量程。

③选择量程。选取比估计容量高且接近的量程,测量误差较小。选择量程时,应遵守以下原则:

a.测量20nF以下的容量时,应选择20nF挡。

b.测量20nF~1.99μF的容量时,应选择2μF挡。

c.测量2~199.9μF的容量时,应选择200μF挡。

④测量:检测电解电容器时应将红表笔接正极,黑表笔接负极,此时显示屏显示的数值即是被测电容器的容量。例如,选择200μF挡时,测量电容器容量时显示屏显示数字为“46.1”,则被测电容器容量为46.1μF,如图2-20所示。

提示:

无极性电容器由于无极性之别,故检测时黑、红表笔不分正负。

6)晶体管放大倍数的检测

①测前准备:先将挡位开关旋置“hFE”,再将被测NPN型晶体管的B、E、C脚分别插入面板上NPN检测插孔的B、E、C插孔中。

②测量:确认上述操作完成后,数字显示稳定后显示屏上的数字即是该NPN管的放大倍数。若显示屏上显示的数字为“1”,则表明被测晶体管的放大倍数为1倍,如图2-21所示。

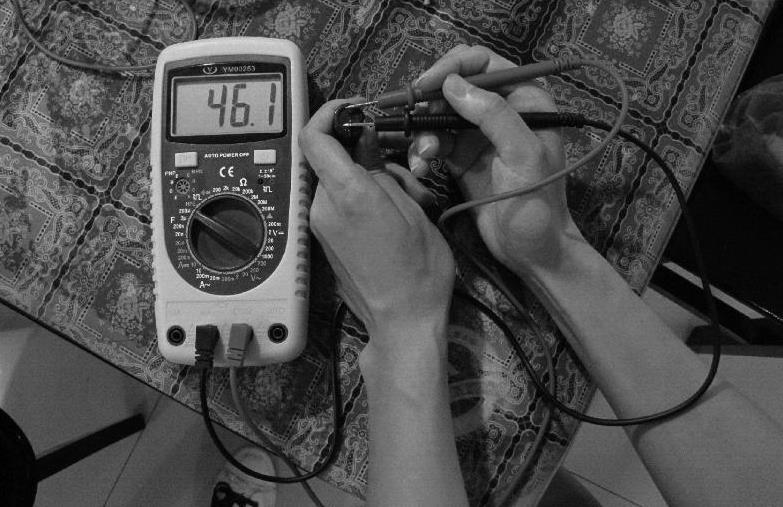

2-20 电容的检测

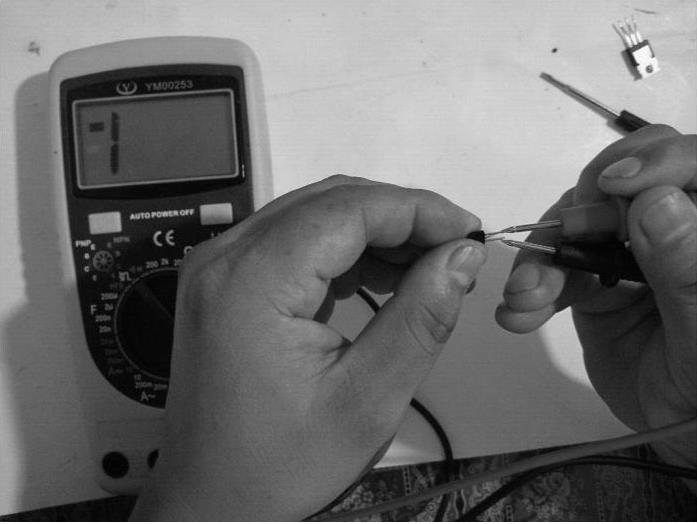

2-21 检测晶体管
