电动自行车可以简单地理解为在普通自行车上增加了驱动部件。从这个角度可以将其分为机械和电气两大部分。

机械部分由车架、前轮、后轮、前叉、车座、链条、脚踏板等组成，而电气部分由电动机、控制器、蓄电池、仪表、前照灯、尾灯等构成，如图1-1所示。

电气部分主要部件的作用如下：

1.“四大件”

“四大件”包括蓄电池、控制器、电动机、充电器。蓄电池是电动自行车的能源中心，它为整车电气系统供电；充电器是给蓄电池充电的设备，它将交流电转换成直流电并储存到蓄电池内部；控制器控制蓄电池输出电流大小，实现驱动电动机旋转并控制转速的目的；电动机是将电能转换为机械能的设备，通过它带动车轮旋转。

2.转把、闸把、助力传感器

转把、闸把、助力传感器是为控制器提供控制信号的操作部件。

（1）转把 转把输出的控制信号是速度调整信号。当骑行者旋转转把时，输出不同的调速信号，使控制器为电动机提供的驱动电流发生变化，从而改变电动机产生的旋转磁场的大小，进而改变电动机的转速，实现车速的调整。

（2）闸把 闸把输出的控制信号是制动信号。当骑行者需要制动时，闸把给控制器一个控制信号，被控制器处理后不再向电动机提供驱动电流，电动机停转，实现制动断电控制功能。

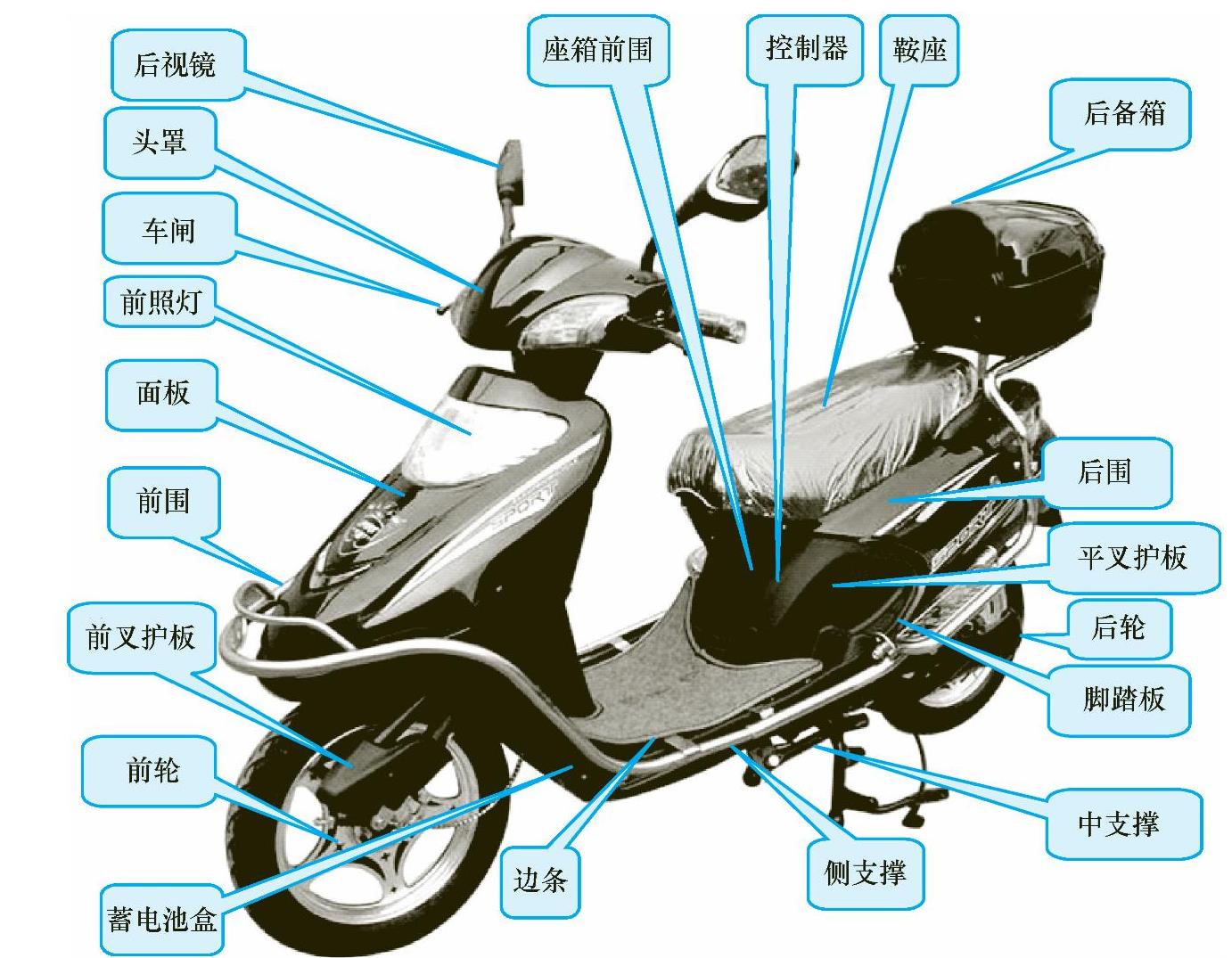

图1-1 电动自行车的组成(www.daowen.com)

注意：

使用转把和闸把时不要用力过大，以免将其损坏。

（3）助力传感器 助力传感器是当电动自行车处于助力状态时检测骑行脚蹬力矩或脚蹬速度信号的装置。控制器根据助力传感器信号的大小分配给电动机相应的驱动电流，以实现人力与电力共同驱动自行车行走的目的。

3.灯具、仪表

灯具、仪表部分是提供照明并提示电动自行车状态的部件组合。仪表一般提供蓄电池能量（电压）显示、车速显示、骑行状态显示、灯具状态显示等功能。智能型仪表还能显示整车各电气部件的故障情况。仪表显示项目及功能见表1-1。

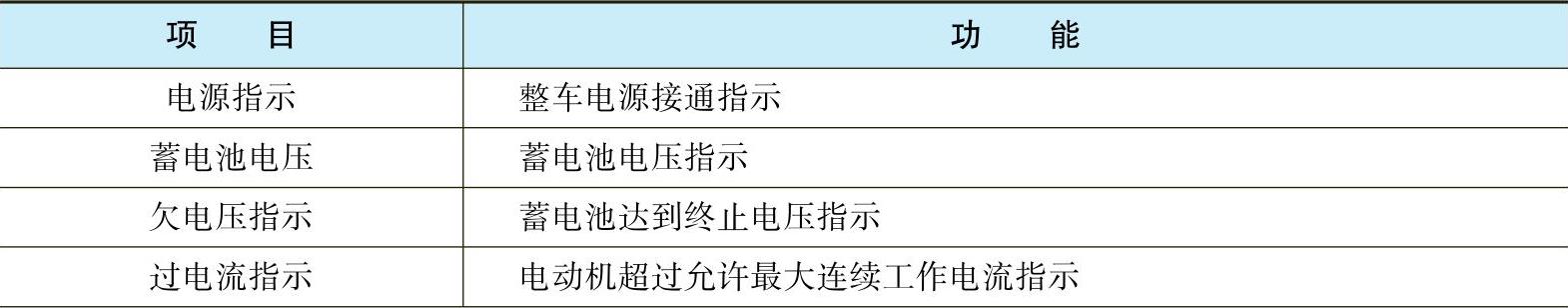

表1-1 仪表显示项目及功能

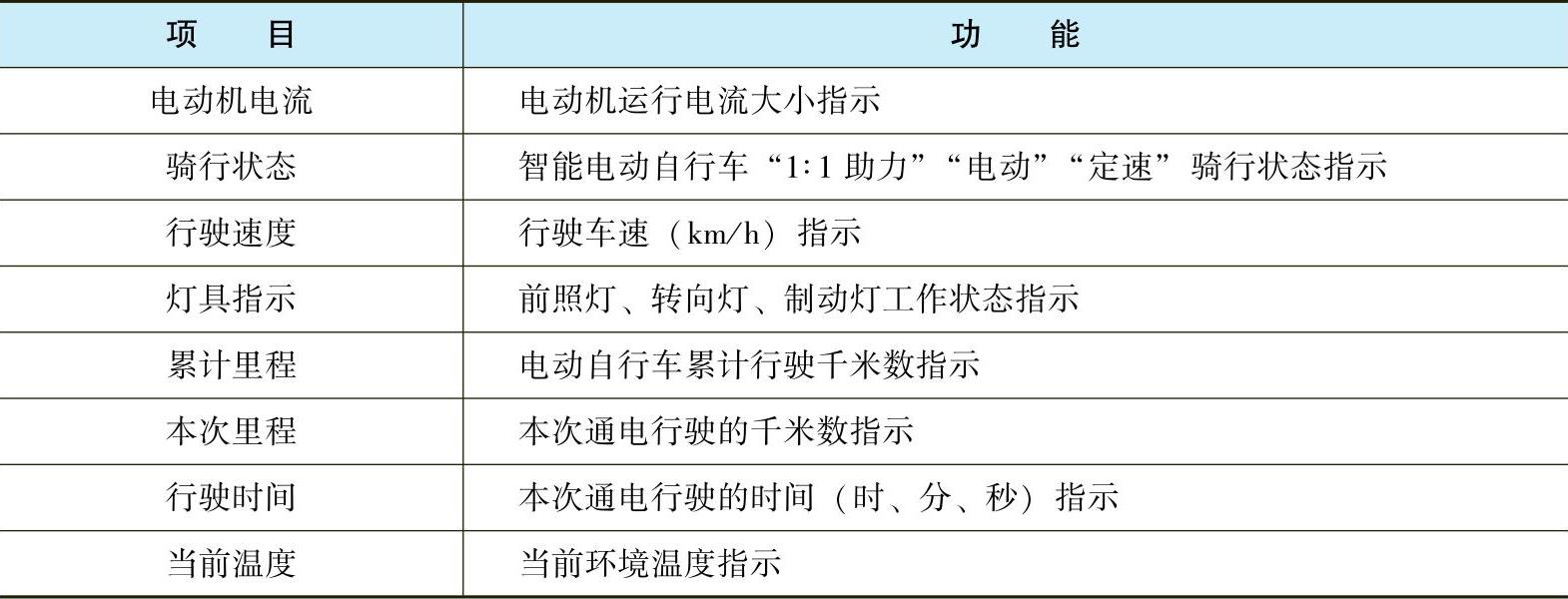

（续）
