计算如图11-1所示渐缩管的工程量，其中D₁=2000mm，D₂=1000mm，D₃=500mm；图中的风管为圆形风管。

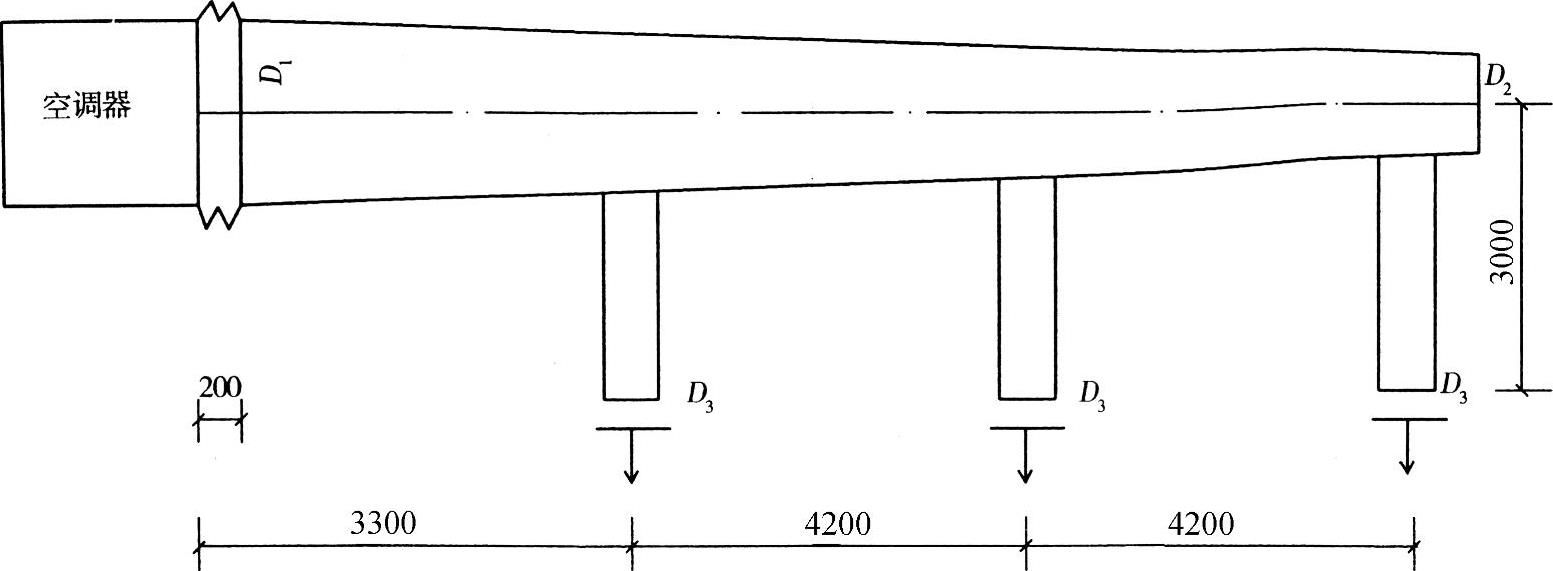

图11-1 渐缩管的工程量

【实例详解】

1.清单工程量

风管的工程量

①渐缩形（D₁、D₂）风管工程量计算：

长度L₁=[3.3-0.2（软管长）+4.2+4.2]m=11.50m

②风管支管（D₃）的工程量计算：

长度L₂=3×3（三个支管）m=9m

工程量F=πD₃L₂=3.14×0.5×9m²=14.13m²

③圆形直片散流器的工程量为1×3个=3个

④软接管1个，长度L₃=0.20m。

⑤空调器1台。

清单工程量计算见表11-1。

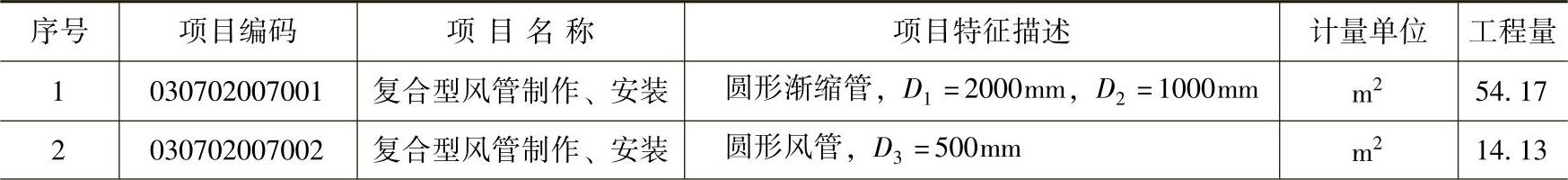

表11-1 清单工程量计算

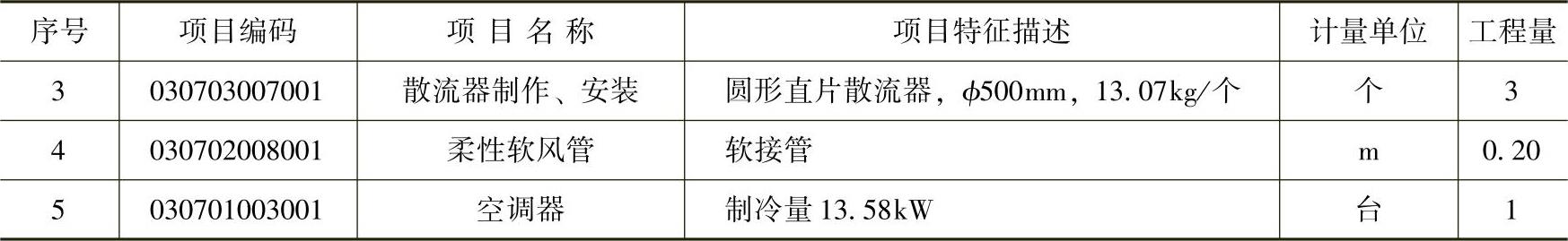

（续）

2.定额工程量

（1）定额工程量中风管的工程量同清单工程量的计算。

（2）圆形直片散流器（ϕ500mm）的工程量：查《新编建筑安装工程量速算手册》中的通风部件标准质量表，其中图号为CT211-1的圆形直片散流器的尺寸为ϕ500mm，质量为13.07kg/个，故ϕ500mm的圆形直片散流器的工程量为13.07×3kg=39.21kg。

（3）软接管的工程量计算：

长度L=0.20m

工程量F=πD₁L=3.14×2×0.2m²=1.26m²

（4）空调器的制冷量为13.58kW（1.167万cal/h），共1台。

定额工程量见表11-2。

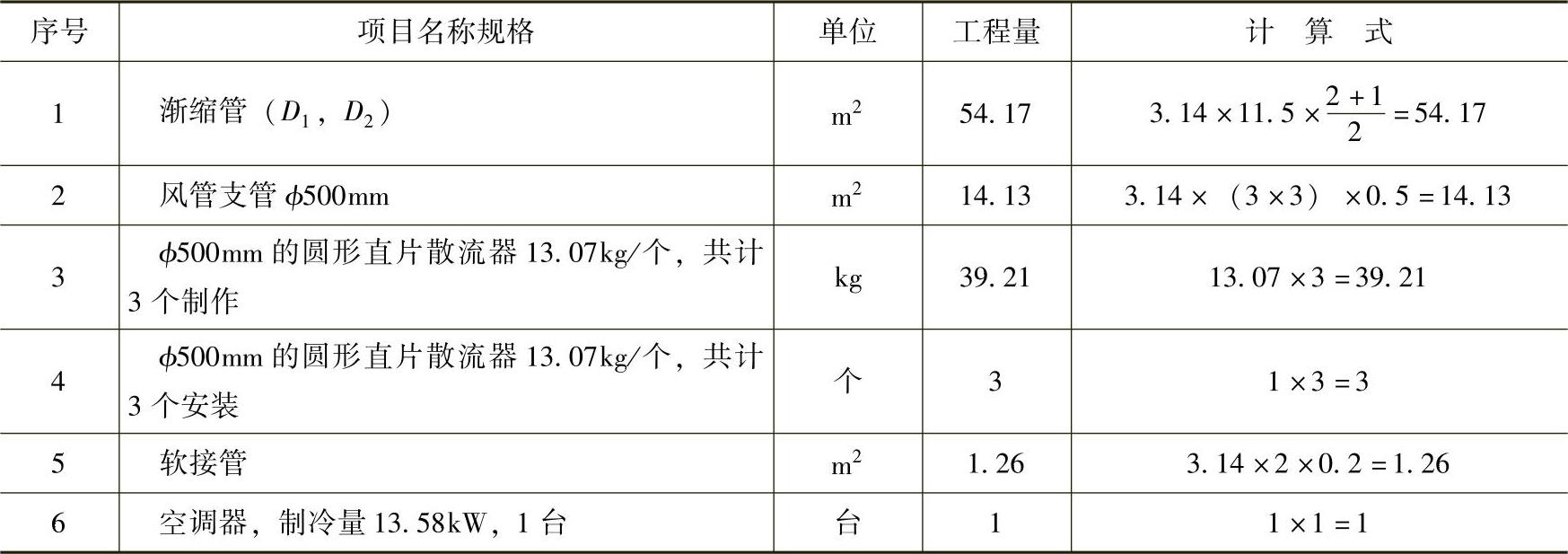

表11-2 定额工程量

[知识必备]

（1）管道制作、安装。

1）风管制作、安装以施工图规格不同按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。圆形风管的计算式为(www.daowen.com)

圆管F=π×D×L

式中 F——圆形风管展开面积（m²）；

D——圆形风管直径（m）；

L——管道中心线长度（m）。

矩形风管按图示周长乘以管道中心线长度计算。

2）风管长度一律以施工图示中心线长度为准（主管与支管以其中心线的交点划分），包括弯头、三通、变径管、“天圆地方”等管件的长度，但不得包括部件所占长度。直径和周长按图示尺寸为准展开，咬口重叠部分已包括在定额内，不得另行增加。

3）风管导流叶片制作、安装按图示叶片的面积计算。

4）整个通风系统设计采用渐缩管均匀送风的，圆形风管按平均直径、短形风管按平均周长计算。

5）塑料风管、复合型材料风管制作、安装定额所列规格、直径为内径，周长为内周长。

6）柔性软风管安装，按图示管道中心线长度以“m”为计量单位。柔性软风管阀门安装以“个”为计量单位。

7）软管（帆布接口）制作、安装，按图示尺寸以“m²”为计量单位。

8）风管检查孔质量，按“国标通风部件标准质量表”计算。

9）风管测定孔制作、安装，按其型号以“个”为计量单位。

10）薄钢板通风管道、净化通风管道、玻璃钢通风管道、复合型材料通风管道的制作、安装中，已包括法兰，加固框和吊、托、支架，不得另行计算。

11）不锈钢通风管道、铝板通风管道的制作、安装中，不包括法兰和吊、托、支架，可按相应定额以“kg”为计量单位另行计算。

12）塑料通风管道制作、安装，不包括吊、托、支架，可按相应定额以“kg”为计量单位另行计算。

（2）部件制作、安装。

1）标准部件的制作，按其成品质量，以“kg”为计量单位，根据设计型号、规格，按“国标通风部件标准质量表”计算质量，非标准部件按图示成品质量计算。部件的安装按图示规格尺寸（周长或直径），以“个”为计量单位，分别执行相应定额。

2）钢百叶窗及活动金属百叶风口的制作，以“m²”为计量单位，安装按规格尺寸以“个”为计量单位。

3）风帽筝绳制作、安装，按图示规格、长度以“kg”为计量单位。

4）风帽泛水制作、安装，按图示展开面积以“m²”为计量单位。

5）挡水板制作、安装，按空调器截面面积计算。

6）钢板密闭门制作、安装，以“个”为计量单位。

7）电加热器外壳制作、安装，按图示尺寸以“kg”为计量单位。

8）风机减振台座制作、安装执行设备支架定额，定额内不包括减振器，应按设计规定另行计算。

9）高、中、低效过滤器，净化工作台安装，以“台”为计量单位；风淋室安装按不同质量以“台”为计量单位。

10）洁净室安装按质量计算，执行“分段组装式空调器”安装定额。

（3）通风空调设备安装。

1）风机安装，按设计不同型号以“台”为计量单位。

2）整体式空调机组安装，空调器按不同质量和安装方式以“台”为计量单位；分段组装空调器按质量以“kg”为计量单位。

3）风机盘管安装，按安装方式不同以“台”为计算单位。

4）空气加热器、除尘设备安装，按质量不同以“台”为计量单位。
