《安装工程识图与预算实例与知识必备》

图10-1为某厨房给水系统部分管道示意图,采用镀锌钢管,螺纹连接,试计算镀锌钢管的工程量

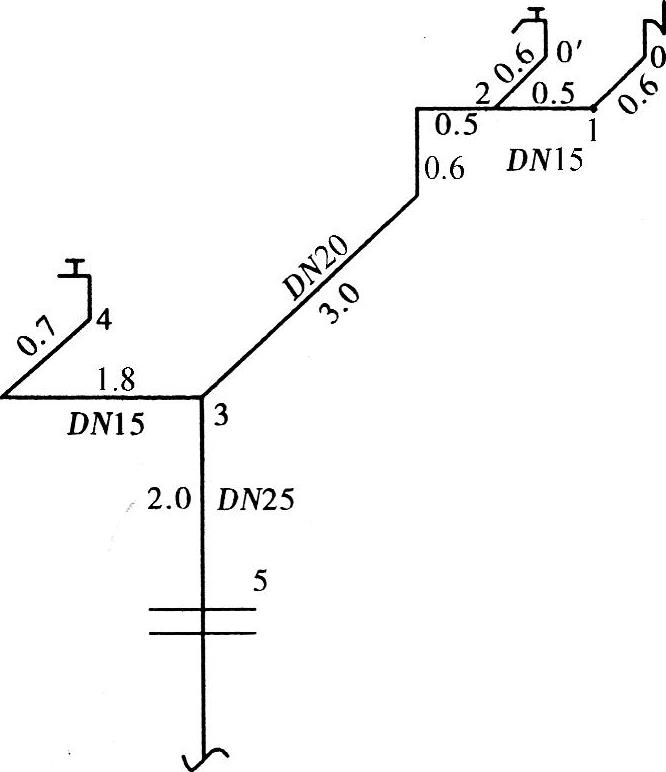

图10-1 某厨房给水系统部分管道示意

【实例详解】

1.清单工程量

螺纹连接镀锌钢管,项目编码:030801001,计量单位:m。

DN25:2.0m(节点3到节点5)

DN20:[3+0.6+0.5(节点3到节点2)]m=4.1m

DN15:[1.8+0.7(节点3到节点4)+0.5+0.6+0.6(节点2到节点0′,节点2到1再到节点0)]m=4.2m

清单工程量计算见表10-1。

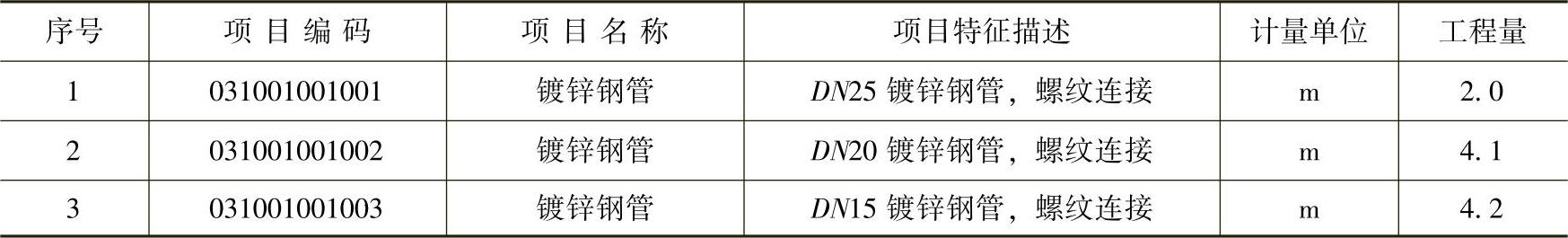

10-1 清单工程量计算


2.定额工程量

定额工程量见表10-2。

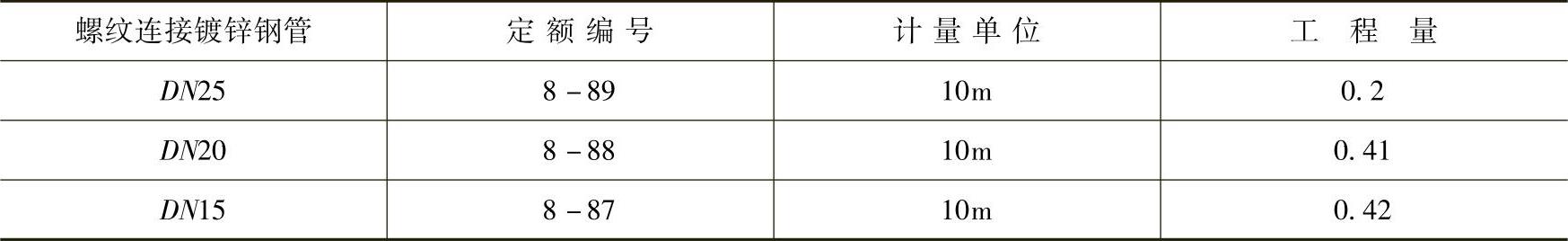

10-2 定额工程量


[知识必备]

(1)管道安装。

1)各种管道,均以施工图所示中心长度,以“m”为计量单位,不扣除阀门、管件(包括减压器疏水器水表、伸缩器等组成安装)所占的长度。

2)镀锌钢套管制作以“个”为计量单位,其安装已包括在管道安装定额内,不得另行计算。

3)管道支架制作、安装,室内管道公称直径32mm以下的安装工程已包括在内,不得另行计算;公称直径32mm以上的,可另行计算。

4)各种伸缩器制作、安装,均以“个”为计量单位。方形伸缩器的两臂,按臂长的两倍合并在管道长度内计算。

5)管道消毒、冲洗、压力试验,均按管道长度以“m”为计量单位,不扣除阀门、管件所占的长度。

(2)阀门、水位标尺安装。

1)各种阀门安装均以“个”为计量单位。法兰阀门安装,如仅为一侧法兰连接时,定额所列法兰、带帽螺栓及垫圈数量减半,其余不变。

2)各种法兰连接用垫片,均按石棉橡胶板计算,如用其他材料,不得调整。

3)法兰阀(带短管甲、乙)安装,均以“套”为计量单位,如接口材料不同时,可进行调整。

4)自动排气阀安装以“个”为计量单位,已包括了支架制作、安装,不得另行计算。

5)浮球阀安装均以“个”为计量单位,已包括了联杆及浮球的安装,不得另行计算。

6)浮标液面计、水位标尺是按国标编制的,如设计与国标不符时,可进行调整。

(3)低压器具、水表组成与安装。

1)减压器、疏水器组成、安装以“组”为计量单位,如设计组成与定额不同时,阀门和压力表数量可按设计用量进行调整,其余不变。(www.daowen.com)

2)减压器安装按高压侧的直径计算。

3)法兰水表安装以“组”为计量单位,定额中旁通管及止回阀如与设计规定的安装形式不同时,阀门及止回阀可按设计规定进行调整,其余不变。

(4)卫生器具制作、安装。

1)卫生器具组成、安装以“组”为计量单位,已按标准图综合了卫生器具与给水管、排水管连接的人工与材料用量,不得另行计算。

2)浴盆安装不包括支座和四周侧面的砌砖及瓷砖粘贴。

3)蹲式大便器安装,已包括了固定大便器的垫砖,但不包括大便器蹲台砌筑。

4)大便槽、小便槽自动冲洗水箱安装,以“套”为计量单位,已包括了水箱托架的制作、安装,不得另行计算。

5)小便槽冲洗管制作、安装,以“m”为计量单位,不包括阀门安装,其工程量可按相应定额另行计算。

6)脚踏开关安装,已包括了弯管与喷头的安装,不得另行计算。

7)冷、热水混合器安装以“套”为计量单位,不包括支架制作、安装及阀门安装,其工程量可按相应定额另行计算。

8)蒸汽-水加热器安装以“台”为计量单位,包括莲蓬头安装,不包括支架制作、安装,以及阀门、疏水器安装,其工程量可按相应定额另行计算。

9)容积式水加热器安装,以“台”为计量单位,不包括安全阀安装、保温与基础砌筑,其工程量可按相应定额另行计算。

10)电热水器、电开水炉安装,以“台”为计量单位,只考虑本体安装,连接管、连接件等工程量可按相应定额另行计算。

11)饮水器安装,以“台”为计量单位,阀门和脚踏开关工程量可按相应定额另行计算。

(5)供暖器具安装。

1)热空气幕安装,以“台”为计量单位,其支架制作、安装可按相应定额另行计算。

2)长翼、柱形铸铁散热器组成、安装,以“片”为计量单位,其汽包垫不得换算;圆翼型铸铁散热器组成、安装以“节”为计量单位。

3)光排管散热器制作、安装,以“m”为计量单位,已包括联管长度,不得另行计算。

(6)小型容器制作、安装。

1)钢板水箱制作,按施工图所示尺寸,不扣除人孔、手孔质量,以“kg”为计量单位。法兰和短管水位计可按相应定额另行计算。

2)钢板水箱安装,按国家标准图集中的水箱容量“m3”执行相应定额。各种水箱安装,均以“个”为计量单位。

(7)燃气管道及附件、器具安装。

1)各种管道安装,均按设计管道中心线长度,以“m”为计量单位,不扣除各种管件和阀门所占长度。

2)除铸铁管外,管道安装中已包括管件安装和管件本身价值。

3)承插铸铁管安装定额中未列出接头零件,其本身价值应按设计用量另行计算,其余不变。

4)钢管焊接中的挖眼接管工作,均在定额中综合取定,不得另行计算。

5)调长器及调长器与阀门连接,包括一副法兰安装,螺栓规格和数量以压力为0.6MPa的法兰装配;如压力不同,可按设计要求的数量、规格进行调整,其他不变。

6)燃气表安装,按不同规格、型号分别以“块”为计量单位,不包括表托、支架、表底垫层基础,其工程量可根据设计要求另行计算。

7)燃气加热设备、灶具等,按不同用途、规格、型号,分别以“台”为计量单位。

8)气嘴安装按规格、型号、连接方式,分别以“个”为计量单位。
