某消防及安全防范设备安装工程预算编制实例：

（1）工程内容：某大厦的综合娱乐建筑室内消防系统安装工程。该建筑共两层，底层装设3套消火栓装置，2层装设喷淋装置，层高为3.9m，水平管到消火栓的高度差为2.8m。

图9-1为底层消火栓安装平面图，图9-2为2层喷淋装置安装平面图，图9-3为建筑物消火栓安装管道系统图，图9-4为喷淋装置系统图。

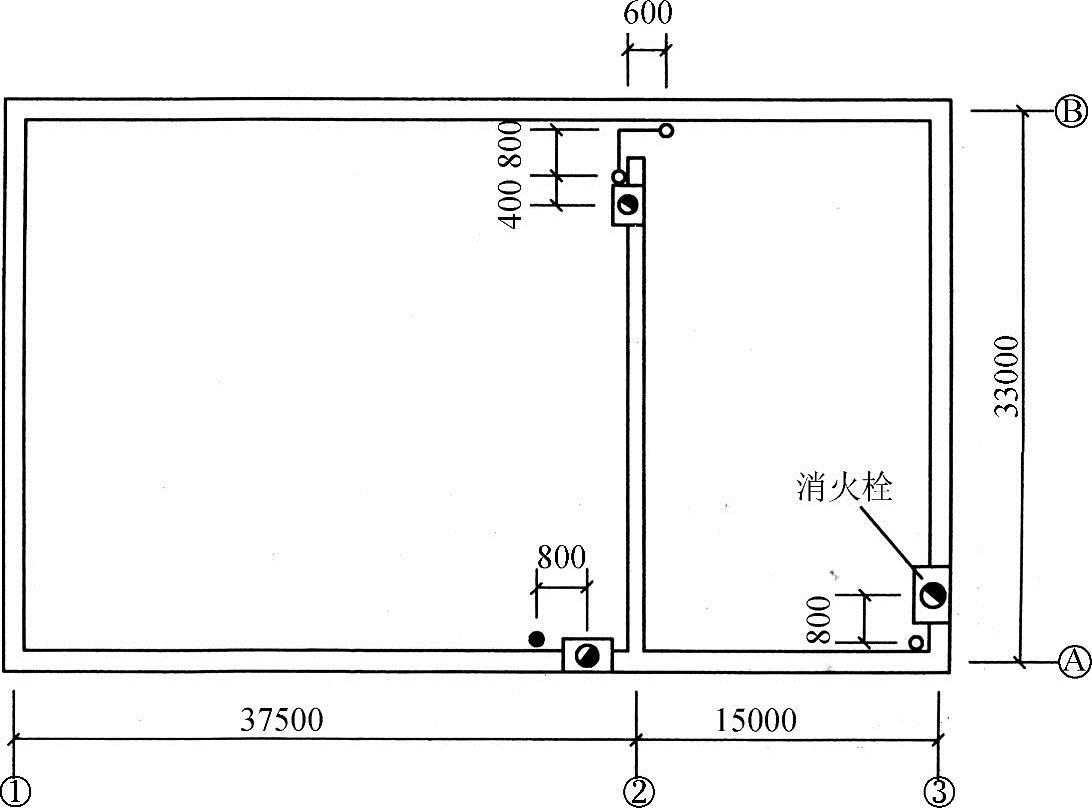

图9-1 底层消火栓安装平面图

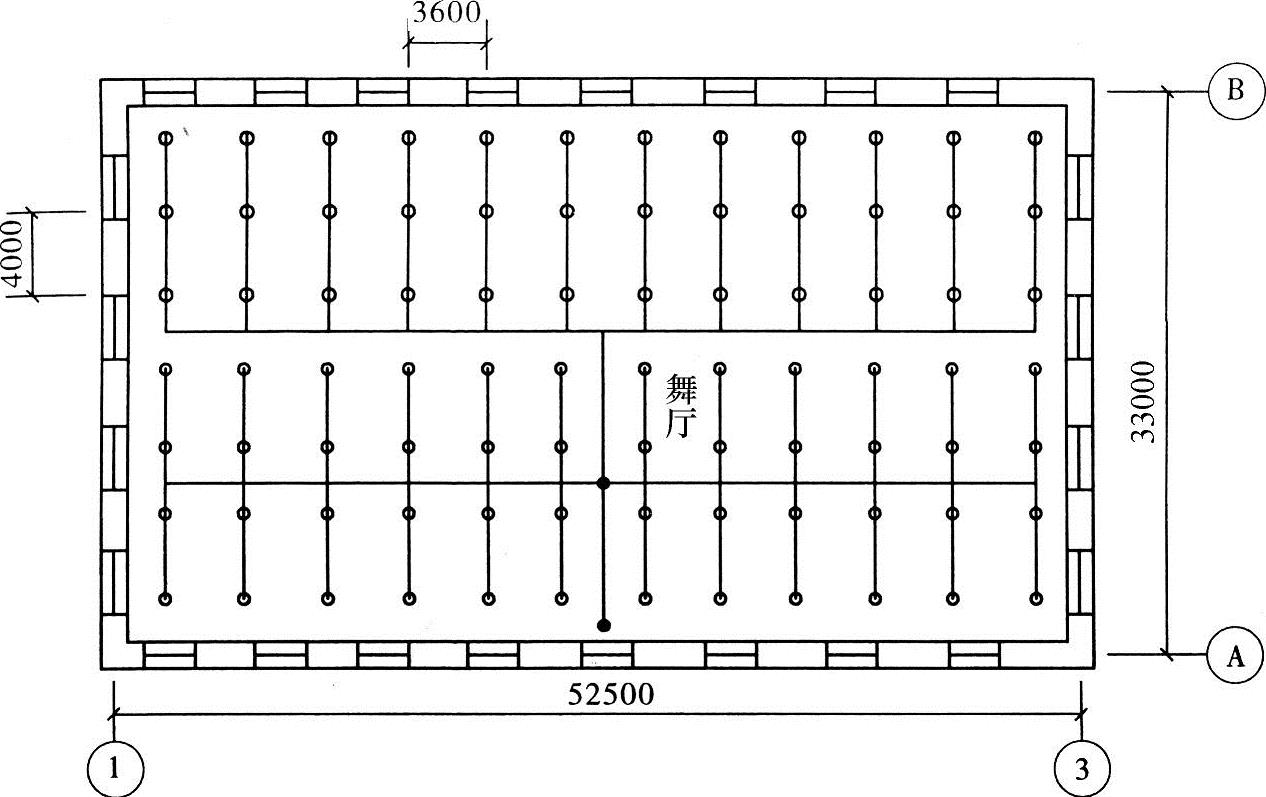

图9-2 2层喷淋装置安装平面图

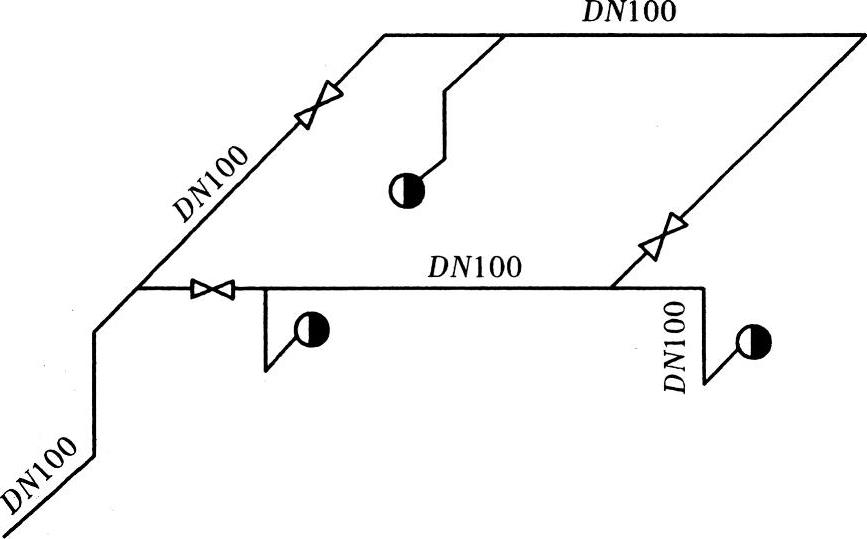

图9-3 建筑物消火栓安装管道系统图

图9-4 喷淋装置系统图

（2）编制要求：计算工程量。

编制步骤如下：

第一步：计算喷淋装置的管道工程量。结合平面图、系统图、已标出的尺寸、图样比例等进行计算。从供水管入口开始，按管道规格依次进行计算。

第二步：计算消火栓管路工程量。计算方法与喷淋装置计算方法相同。

【实例详解】

1.清单工程量

（1）DN100镀锌钢管（螺纹连接，消火栓系统）：（1.5+3.9+0.8+33×2+21.5×2+0.8×3+2.8×3）m=126m

DN100镀锌钢管（螺纹连接，自动喷淋灭火系统）：[（11.5+3.9×2+1.5）+（11.5+3.9）]m=36.2m

（2）DN80镀锌钢管（螺纹连接）：（1.8+1.8+3.6×4）m=18m

（3）DN65镀锌钢管（螺纹连接）：3.6×7m=25.2m

（4）DN50镀锌钢管（螺纹连接）：3.6×8m=28.8m

（5）DN40镀锌钢管（螺纹连接）：（2×13+3.6×2+3.6×2）m=40.4m

（6）DN32镀锌钢管（螺纹连接）：4.0×26m=104m

（7）DN25镀锌钢管（螺纹连接）：4.0×26m=104m

（8）DN15镀锌钢管（连接喷头，综合长度为0.25m）：91×0.25m=22.75m

单栓DN65室内消火栓3套；液流型水喷头91个；DN100ZSS型湿式自动报警阀1组；DN100法兰连接水流指法器1个；手工除锈，两次防锈漆160kg。

清单工程量计算见表9-1。

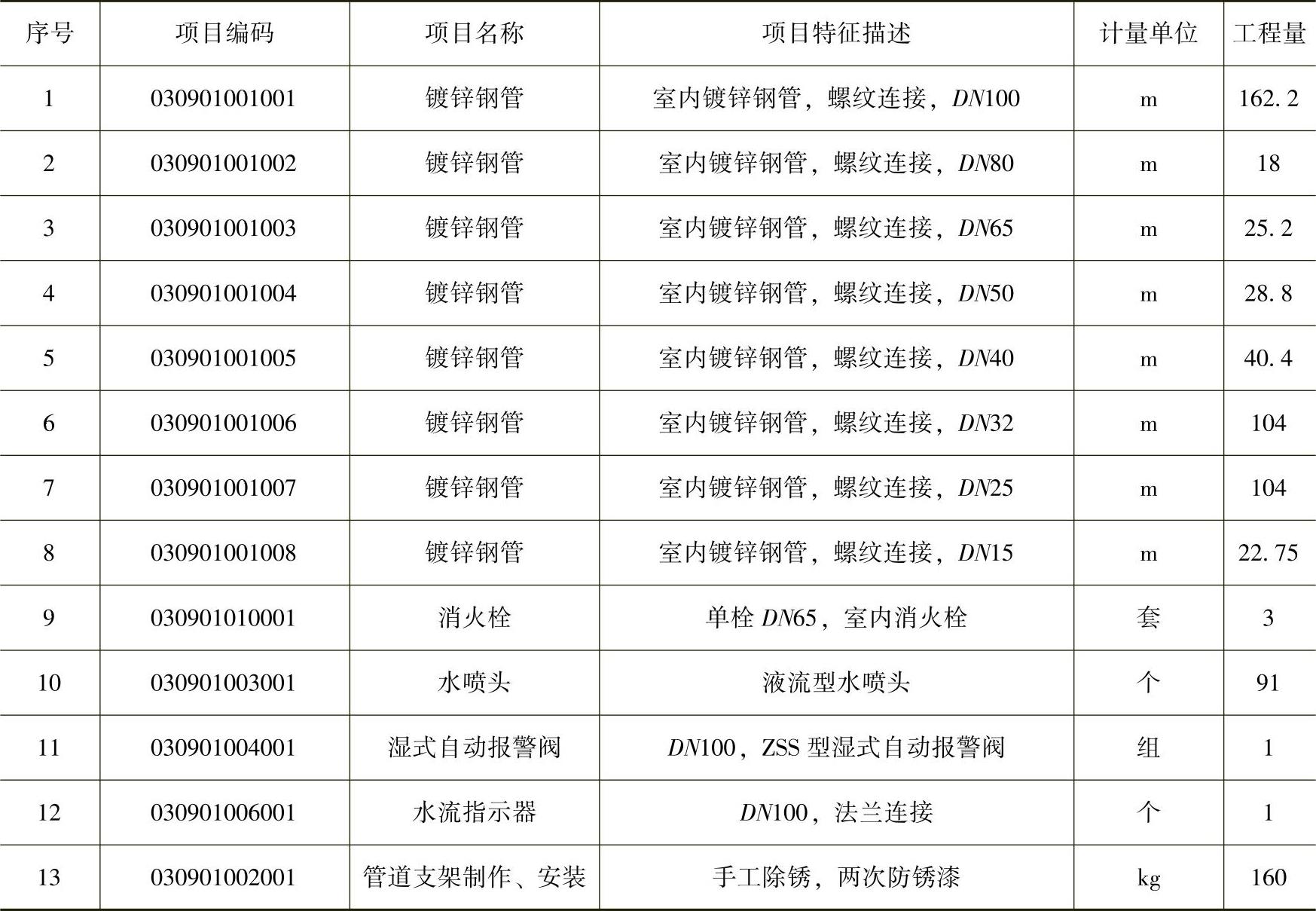

表9-1 清单工程量计算

2.定额工程量

（1）DN100镀锌钢管162.2m，采用定额7-73计算，计量单位：“m”。

（2）DN80镀锌钢管18m，采用定额7-72计算，计量单位：“m”。

（3）DN65镀锌钢管25.2m，采用定额7-71计算，计量单位：“m”。

（4）DN50镀锌钢管28.8m，采用定额7-70计算，计量单位：“m”。

（5）DN40镀锌钢管40.4m，采用定额7-69计算，计量单位：“m”。

（6）DN32镀锌钢管104m，采用定额7-68计算，计量单位：“m”。

（7）DN25镀锌钢管104m，采用定额7-67计算，计量单位“m”。

（8）DN15镀锌钢管22.75m，采用定额7-67计算，计量单位：“m”。

（9）单栓DN65消火栓3套，采用定额7-105计算，计量单位：“套”。

（10）液流型水喷头91个，采用定额7-77计算，计量单位：“个”。

（11）湿式自动报警阀DN100ZSS型1组，采用定额7-17计算，计量单位：“组”。

（12）水流指示器法兰连接，DN100水流指示器1个，采用定额7-91计算，计量单位：“个”。

（13）手工除锈，两次防锈漆，采用定额7-131计算，计量单位：“kg”。

[知识必备]

（1）火灾自动报警系统。

1）点型探测器按线制的不同分为多线制与总线制，不分规格、型号、安装方式与位置，以“只”为计量单位。探测器安装包括了探头和底座的安装及本体调试。

2）红外线探测器以“只”为计量单位。红外线探测器是成对使用的，在计算时一对为两只。定额中包括了探头支架安装和探测器的调试、对中。

3）火焰探测器、可燃气体探测器，按线制的不同分为多线制与总线制两种，计算时不分规格、型号、安装方式与位置，以“只”为计量单位。探测器安装包括了探头和底座的安装及本体调试。

4）线形探测器的安装方式按环绕、正弦及直线综合考虑，不分线制及保护形式，以“m”为计量单位。定额中未包括探测器连接的一只模块和终端，其工程量应按相应定额另行计算。

5）按钮包括消火栓按钮、手动报警按钮、气体灭火起/停按钮，以“只”为计量单位，按照在轻质墙体和硬质墙体上安装两种方式综合考虑。执行时不得因安装方式不同而调整。

6）控制模块（接口）是指仅能起控制作用的模块（接口），也称为中继器，依据其给出控制信号的数量，分为单输出和多输出两种形式。执行时不分安装方式，按照输出数量以“只”为计量单位。

7）报警模块（接口）不起控制作用，只能起监视、报警作用。执行时不分安装方式，以“只”为计量单位。

8）报警控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中，按照“点”数的不同划分定额项目，以“台”为计量单位。

多线制“点”是指报警控制器所带报警器件（探测器、报警按钮等）的数量。

总线制“点”是指报警控制器所带的有地址编码的报警器件（探测器、报警按钮、模块等）的数量。如果一个模块带数个探测器，则只能计为一点。

9）联动控制器按线制的不同分为多线制与总线制两种，其中又按其安装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中，按照“点”数的不同划分定额项目，以“台”为计量单位。

多线制“点”是指联动控制器所带联动设备的状态控制和状态显示的数量。

总线制“点”是指联动控制器所带的有控制模块（接口）的数量。

10）报警联动一体机按其安装方式不同分为壁挂式和落地式。在不同安装方式中按照“点”数的不同划分定额项目，以“台”为计量单位。

多线制“点”是指报警联动一体机所带报警器件与联动设备的状态控制和状态显示的数量。

总线制“点”是指报警联动一体机所带的有地址编码的报警器件与控制模块（接口）的数量。

11）重复显示器（楼层显示器）不分规格、型号、安装方式，按总线制与多线制划分，以“台”为计量单位。

12）报警装置分为声光报警和警铃报警两种形式，均以“台”为计量单位。

13）远程控制器按其控制回路数以“台”为计量单位。

14）火灾事故广播中的功放机、录音机的安装，按柜内及台上两种方式综合考虑，分别以“台”为计量单位。(www.daowen.com)

15）消防广播控制柜是指安装成套消防广播设备的成品机柜，不分规格、型号，以“台”为计量单位。

16）火灾事故广播中的扬声器不分规格、型号，按照吸顶式与壁挂式，以“只”为计量单位。

17）广播分配器是指单独安装的消防广播用分配器（操作盘），以“台”为计量单位。

18）消防通信系统中的电话交换机按“门”数不同，以“台”为计量单位；通信分机、插孔是指消防专用电话分机与电话插孔，不分安装方式，分别以“部”、“个”为计量单位。

19）报警备用电源综合考虑了规格、型号，以“台”为计量单位。

（2）水灭火系统。

1）管道安装按设计管道中心长度，以“m”为计量单位，不扣除阀门、管件及各种组件所占长度。主材数量应按定额用量计算，镀锌钢管（螺纹连接）管件含量表计量见表9-2。

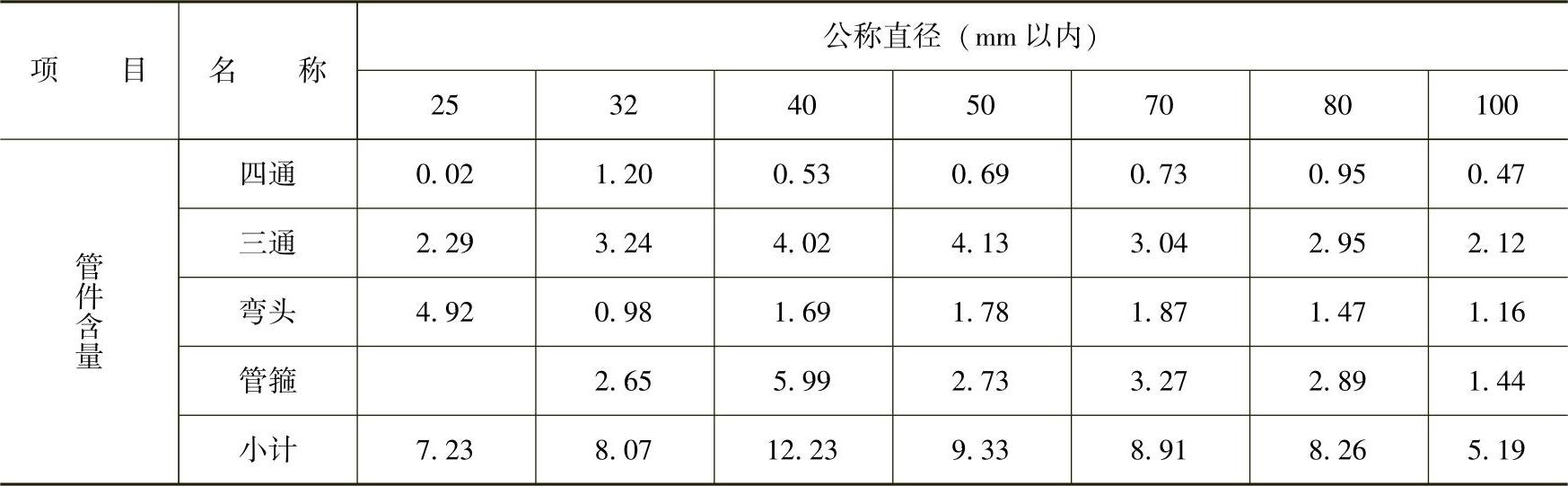

表9-2 镀锌钢管（螺纹连接）管件含量表计量 （单位：10m）

2）镀锌钢管安装定额也适用于镀锌无缝钢管，其对应关系见表9-3。

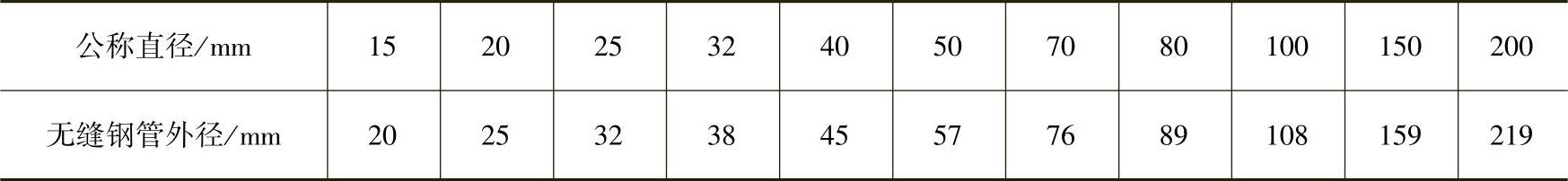

表9-3 对应关系

3）镀锌钢管法兰连接定额，管件是按成品，弯头两端是按接短管焊法兰考虑的。定额中包括直管、管件、法兰等全部安装工作内容，但管件、法兰及螺栓的主材数量应按设计规定另行计算。

4）喷头安装按有吊顶、无吊顶，分别以“个”为计量单位。

5）报警装置安装按成套产品以“组”为计量单位。其他报警装置适用于雨淋，干、湿两用及预作用报警装置，其安装执行湿式报警装置安装定额，其人工乘以系数1.2，其余不变。成套产品包括的内容详见表9-4。

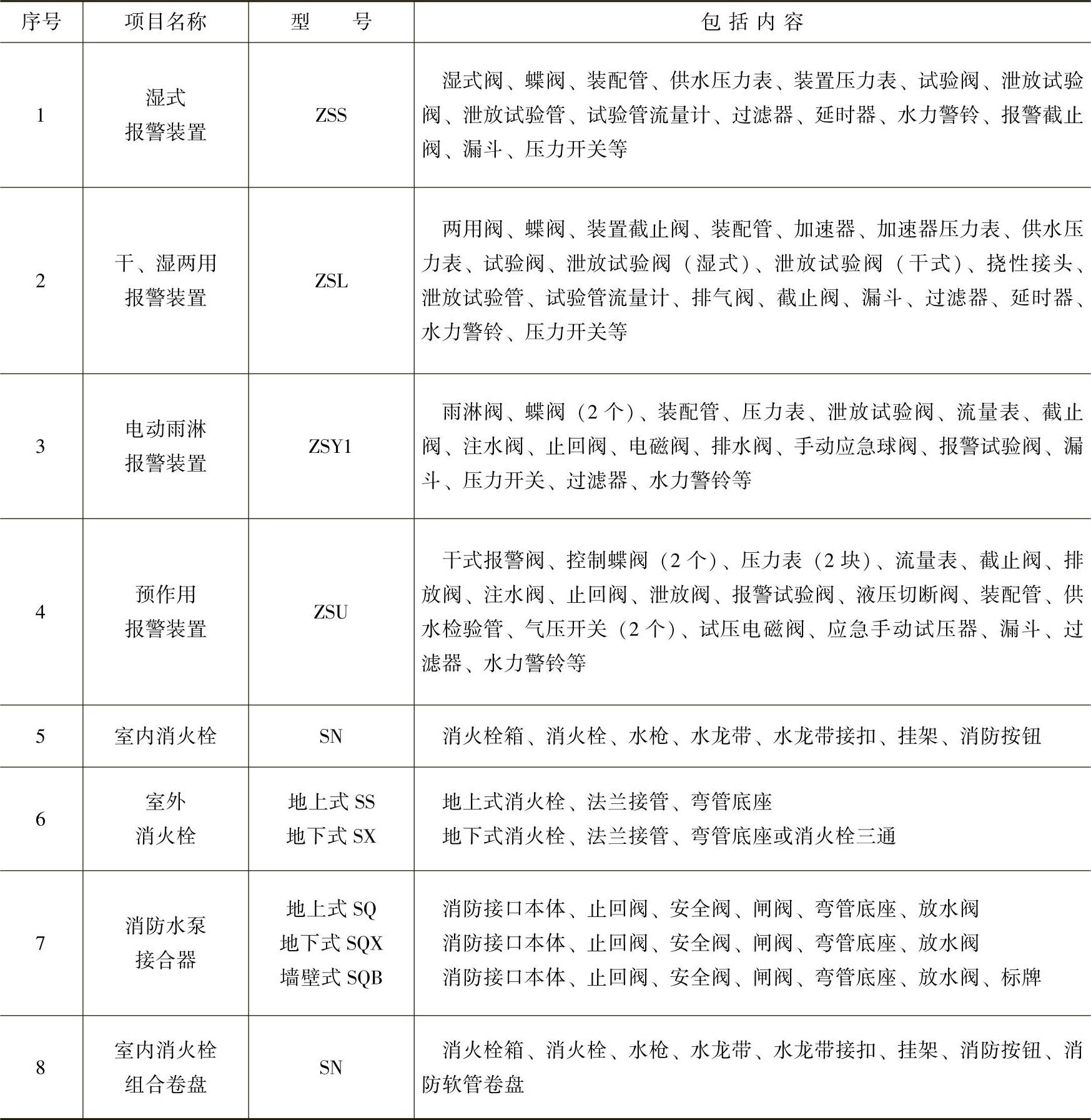

表9-4 成套产品包括的内容

6）温感式水幕装置安装，按不同型号和规格以“组”为计量单位。但给水三通至喷头、阀门间管道的主材数量，按设计管道中心长度另加损耗计算，喷头数量按设计数量另加损耗计算。

7）水流指示器、减压孔板安装，按不同规格均以“个”为计量单位。

8）末端试水装置，按不同规格均以“组”为计量单位。

9）集热板制作、安装均以“个”为计量单位。

10）室内消火栓安装，区分单栓和双栓，以“套”为计量单位，所带消防按钮的安装另行计算。成套产品包括的内容详见表9-4。

11）室内消火栓组合卷盘安装，执行室内消火栓安装定额乘以系数1.2。成套产品包括的内容详见表9-4。

12）室外消火栓安装，区分不同规格、工作压力和覆土深度，以“套”为计量单位。

13）消防水泵接合器安装，区分不同安装方式和规格，以“套”为计量单位。如设计要求用短管时，其本身价值可另行计算，其余不变。成套产品包括的内容详见表9-4。

14）隔膜式气压水罐安装，区分不同规格，以“台”为计量单位。出入口法兰和螺栓按设计规定另行计算。地脚螺栓是按设备带有考虑的，定额中包括指导二次灌浆用工，但二次灌浆费用应按相应定额另行计算。

15）管道支、吊架已综合支、吊架及防晃支架的制作、安装，均以“kg”为计量单位。

16）自动喷水灭火系统管网水冲洗，区分不同规格，以“m”为计量单位。

（3）气体灭火系统。

1）管道安装包括无缝钢管的螺纹连接、法兰连接、气动驱动装置管道安装及钢制管件的螺纹连接。

2）各种管道安装按设计管道中心长度，以“m”为计量单位，不扣除阀门、管件及各种组件所占长度，主材数量应按定额用量计算。

3）钢制管件螺纹连接均按不同规格以“个”为计量单位。

4）无缝钢管螺纹连接不包括钢制管件连接内容，其工程量应按设计用量执行钢制管件连接定额。

5）无缝钢管法兰连接定额，管件是按成品，弯头两端是按接短管焊法兰考虑的，包括了直管、管件、法兰等预装和安装的全部工作内容。但管件、法兰及螺栓的主材数量应按设计规定另行计算。

6）螺纹连接的不锈钢管、铜管及管件安装时，按无缝钢管和钢制管件安装相应定额乘以系数1.20。

7）无缝钢管和钢制管件内、外镀锌及场外运输费用另行计算。

8）气动驱动装置管道安装定额包括卡套连接件的安装，其本身价值按设计用量另行计算。

9）喷头安装均按不同规格以“个”为计量单位。

10）选择阀安装按不同规格和连接方式分别以“个”为计量单位。

11）储存装置安装中，包括灭火剂储存容器和驱动气瓶的安装、固定，以及支、框架，系统组件（集流管、容器阀、单向阀、高压软管），安全阀等储存装置和阀驱动装置的安装及氮气增压。

储存装置安装按储存容器和驱动气瓶的规格（L），以“套”为计量单位。

12）二氧化碳储存装置安装时，如不需增压，应扣除高纯氮气，其余不变。

13）二氧化碳称重检漏装置包括泄漏报警开关、配重、支架等，以“套”为计量单位。

14）系统组件包括选择阀、单向阀（含气、液）及高压软管。试验按水压强度试验和气压严密性试验，分别以“个”为计量单位。

15）无缝钢管、钢制管件、选择阀安装及系统组件试验均适用于卤代烷1211和1301灭火系统。二氧化碳灭火系统，按卤代烷灭火系统相应安装定额乘以系数1.2。

（4）泡沫灭火系统。

1）泡沫发生器及泡沫比例混合器安装中，已包括整体安装、焊法兰、单体调试及配合管道试压时隔离本体所消耗的人工和材料，不包括支架的制作、安装和二次灌浆的工作内容，其工程量应按相应定额另行计算。地脚螺栓按本体带有考虑。

2）泡沫发生器安装均按不同型号以“台”为计量单位。法兰和螺栓按设计规定另行计算。

3）泡沫比例混合器安装均按不同型号以“台”为计量单位。法兰和螺栓按设计规定另行计算。

（5）消防系统调试。

1）消防系统调试包括：自动报警系统、水灭火系统，火灾事故广播、消防通信系统，消防电梯系统、电动防火门、防火卷帘门、正压送风阀、排烟阀、防火阀控制装置、气体灭火系统装置。

2）自动报警系统包括由各种探测器、报警按钮、报警控制器组成的报警系统，按照不同的点数以“系统”为计量单位。其点数按多线制与总线制报警器的点数计算。

3）水灭火系统控制装置，按照不同的点数以“系统”为计量单位。其点数按多线制与总线制联动控制器的点数计算。

4）火灾事故广播与消防通信系统中的消防广播喇叭、音箱，消防通信的电话分机、电话插孔，按其数量以“个”为计量单位。

5）消防用电梯与控制中心间的控制调试，以“部”为计量单位。

6）电动防火门、防火卷帘门指可由消防控制中心显示与控制的电动防火门、防火卷帘门，以“处”为计量单位，每樘为一处。

7）正压送风阀、排烟阀、防火阀以“处”为计量单位，一个阀为一处。

8）气体灭火系统装置调试包括模拟喷气试验、备用灭火器储存容器切换操作试验，按试验容器的规格（L），分别以“个”为计量单位。试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数，试验介质不同时可以换算。

（6）安全防范设备安装。

1）设备、部件，按设计成品以“台”或“套”为计量单位。

2）模拟盘以“m²”为计量单位。

3）入侵报警系统调试以“系统”为计量单位，其点数按实际调试点数计算。

4）电视监控系统调试以“系统”为计量单位，其头尾数包括摄像机、监视器数量之和。

5）其他联动设备的调试已考虑在单机调试中，其工程量不得另行计算。
