某化工厂组对安装一座乙烯塔，塔直径3000mm，总高60m（包括基座），单重195t（不包括塔盘及其他部件），塔体分三段到货，乙烯塔的外形示意图如图8-1所示，根据图8-1计算工程量。

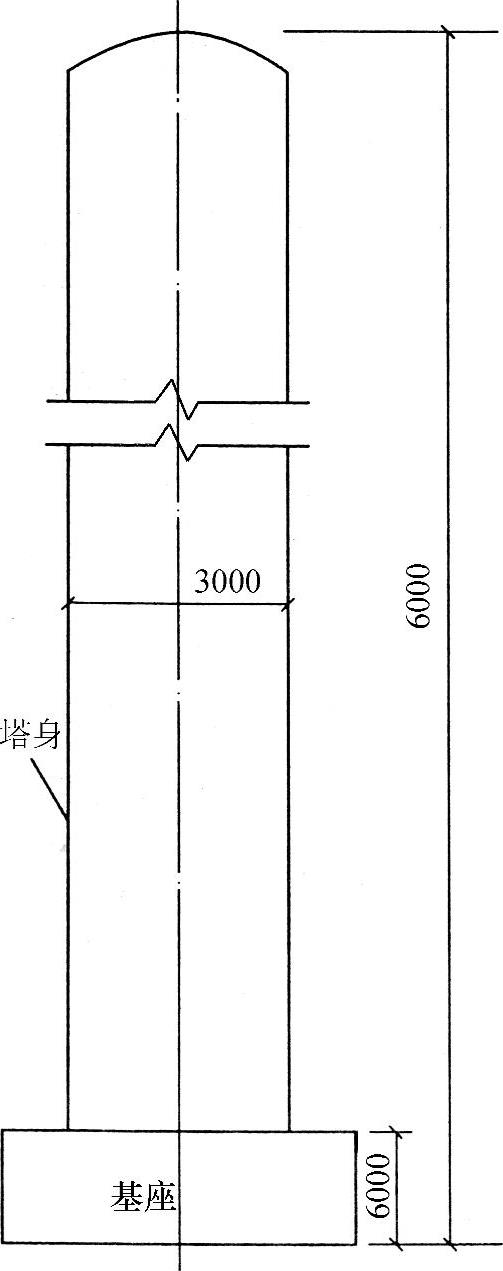

图8-1 乙烯塔的外形示意

【实例详解】

1.清单工程量

（1）分段安装乙烯塔，直径ϕ3000mm，总高60m，单重195t，计量单位：台。工程量：

（2）X射线无损检测，计量单位：张，工程量：14。

（3）超声波探伤，计量单位：m，工程量：20。

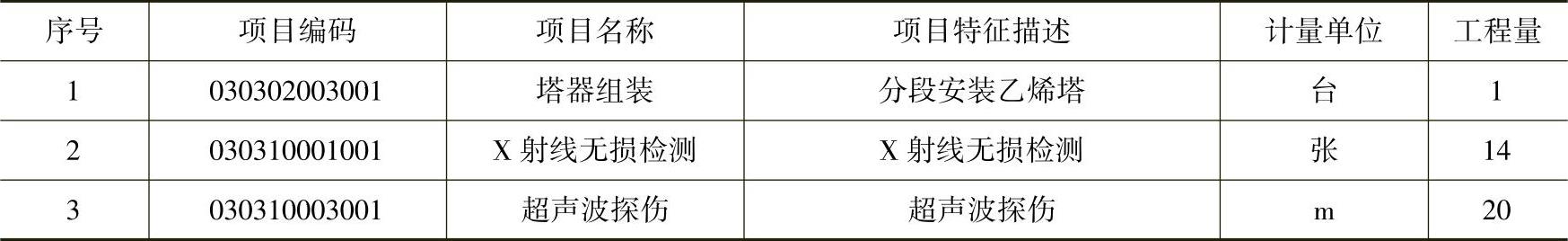

清单工程量计算见表8-1。

表8-1 清单工程量计算

2.定额工程量

（1）乙烯塔分段组对，单重195t，计量单位：t。

（2）X射线透照14张，做超声波检查20m，计量单位：10张。

（3）焊缝热处理一共360m，计量单位：m。

（4）超声波探伤20m，计量单位：10m。

（5）吊耳制作一共4个（120t），计量单位：个。

（6）塔体安装1台，计量单位：台。

（7）设备基础二次灌浆0.75m³，计量单位：m³。

（8）300t双抱杆安装、拆除（1座），计量单位：座。

（9）水平移位1座，计量单位：座。

（10）临时支撑技术措施5t，计量单位：t。

（11）水压试验压力2MPa，计量单位：台。

（12）乙烯塔气密性试验压力2MPa，计量单位：台。

（13）塔器绝热两层δ=100mm，计量单位：m³。

1）第一层：

V=Lπ（D+1.033δ）×1.033δ

=54×3.14×（3+1.033×0.1）×1.033×0.1m³

=54.36m³

所用材料选用岩棉板

2）第二层：

V=Lπ（D+1.033δ）×1.033δ

=54×3.14×（3.2+1.033×0.1）×1.033×0.1m³

=57.86m3

[知识必备]

（1）静置设备制作工程。

1）金属容器、塔器、热交换器的“容积”是指按制造图示尺寸计算（不考虑制造公差）以“m³”表示，不扣除内部附件所占体积。“金属净质量”是指以制造图示尺寸计算的金属质量，以“t”为计量单位。

2）金属容器、塔器、热交换器的设备质量，以金属净质量“t”为计量单位，不扣除开孔割除部分的质量；不包括外部附件（人孔、手孔，接管，鞍座，支座）和内部防腐、刷油、绝缘及填充物的质量。塔器的工程量应包括基础模块的质量。

3）外购件和外协件的质量应从制造图的质量内扣除，其单价另行计算。

4）计算材料消耗量时，应以金属净质量区分各结构组成部分的材质，按定额规定的主材利用率分别计算。

5）鞍座、支座制作，按制造图样的金属净质量，以“t”为计量单位。

6）人孔、手孔、各种接管制作，按图样规定的规格、设计压力，以“个”为计量单位。

7）设备法兰制作，按设计压力、公称直径以“个”为计量单位。

8）地脚螺栓制作，按螺栓直径以“个”为计量单位。

9）定额中的金属容器、塔器、热交换器分别为碳钢、低合金钢、不锈钢材质，除超低碳不锈钢执行不锈钢定额乘以系数1.35外，其余材质均不得调整定额。如设计采用复合钢板时，按复合层的材质执行相应定额项目。

10）当碳钢、不锈钢平底平盖容器有折边时，执行椭圆形封头容器相应定额项目；当碳钢、不锈钢锥底平盖容器有折边时，执行锥底椭圆封头容器相应定额项目。

11）无折边球形双封头容器制作，执行同类材质的锥底椭圆封头容器相应定额项目。

12）碟形封头容器制作，执行椭圆形封头容器相应定额项目。

13）矩形容器执行平底平盖定额乘以系数1.1。

14）金属容器已综合考虑了简单内件和复杂内件的含量，除带有内角钢圈、筛板、栅板等特殊形式的内件，执行填料塔相应定额项目外，其余均不得调整。

15）夹套式容器按内、外容器的容积分别执行相应定额项目乘以系数1.1。

16）当立式金属容器带有裙座时，应将裙座金属质量计入容器本体内。

17）当碳钢椭圆双封头容器的设计压力大于1.6MPa时，执行低合金容器定额相应项目；当不锈钢椭圆双封头容器的设计压力大于1.6MPa时，定额乘以系数1.1。

18）塔器内件采用特殊材质时，其内件应另行计算。

19）碳钢塔的内件为不锈钢时，其内件价格另行计算，其余部分执行填料塔相应定额项目乘以系数0.9。

20）当塔器的设计压力大于1.6MPa时，执行相应定额乘以系数1.1。

21）组合塔（两个以上封头组成的塔）应按多个塔计算，塔的个数按各组段计算，并按每个塔段质量分别执行相应定额项目。

22）定额中热交换器的管径均按ϕ25mm考虑。当管径小于ϕ25mm时定额乘以系数1.1；当管径大于ϕ25mm时定额乘以系数0.95。

23）热交换器如要求胀接加焊接再焊胀时，执行胀接定额乘以系数1.15。

24）当热交换器的压力大于1.6MPa时，执行相应定额乘以系数1.08。

（2）静置设备安装工程。

1）“分片设备组装”和“分段设备组对”项目内均不包括设备吊装、就位工作内容，应按“设备整体安装＂定额另行计算。

2）分片、分段设备安装，根据设备名称、不同材质、焊接形式、设备直径等条件，按设备金属质量以“t”为计量单位。

3）“设备金属质量”包括设备本体以及随设备供货的内部固定件、设备开口件、加强板、裙座、支座等全部金属件的质量。但不包括设备填充、内衬、塔盘和内部可拆件、外部梯子、平台、栏杆，以及采用立装法施工的内件质量。

4）分片分段组装定额不适用于散装供货螺栓组对的设备组装。

5）分段容器是按两段一道口取定，分段塔器是按三段两道口取定，如实际到货状态与定额不同时，应按定额规定调整。

6）不同材质的分片、分段设备组装，应按定额有关规定调整。

7）整体设备安装应根据设备类型、基础标高、设备质量范围分别以“台”为计量单位。

8）整体设备安装的“基础标高”是指以设计正负零为基准，至设备底座安装标高点的吊装高度范围。

9）整体设备安装的“设备质量范围”是指整体设备的本体、附件、吊耳、绝缘、内衬，以及随设备一次吊装的管线、梯子、平台、栏杆和吊装加固件等的全部质量，但不包括立式安装的塔盘和填充物的质量。

10）整体设备安装定额中基础标高在10m以内，设备吊装质量达到80t；基础标高在10m以上、20m以内，设备吊装质量达到60t；基础标高在20m以上，设备吊装质量达到40t时，均选用格架式金属抱杆吊装。若实际采用的吊装机具和吊装方法与定额不同时，不得调整。但超出定额范围以外的设备吊装，经批准可按实际计算。(www.daowen.com)

11）整体设备安装中已按不同安装高度划分定额项目，不得再计取超高费。

12）热交换器安装项目内不包括抽芯检验，如需要抽芯检验时，可按设备质量执行“热交换器地面抽芯检查”定额，以“t”为计量单位。

13）塔盘安装，按塔盘形式和设备直径以“层”为计量单位。

14）塔内固定件安装，按设备直径以“层”为计量单位。

15）塔内衬合金板，区分不同的构造部位，按合金板的质量以“t”为计量单位。

16）设备填充，按填充物的种类、材质、排列形式和规格，以“t”为计量单位。

17）空气冷却器管束（翅片）安装，按设备质量以“片”为计量单位；构架安装，按金属质量以“t”为计量单位；风机安装，按设备质量以“台”为计量单位。

18）反应器安装分别按设备质量以“台”为计量单位。

19）电解槽安装，按设备构造形式，分别以“台”为计量单位。设备质量按以下规定计算：

①钢框架底座、玻璃钢盖电解槽安装，包括底座、阴极箱、阳极板、上盖、底部绝缘瓷绝缘子等全部构件的质量。

②混凝土槽底、盖电解槽安装，包括壳体、阴极箱、阳极石墨、槽向导板（电解铜）等全部金属、非金属件的质量。

20）电除雾器、电除尘器安装，按设备质量以“t”为计量单位。

21）玻璃钢电除雾器的设备质量包括：

①玻璃钢整体结构包括壳体，集酸极板，出、入口罩，料斗，导料叶片，整流板，绝缘子室及内件的质量，不包括内部件衬铝板的质量。

②金属结构包括柱、支架、支撑、操作平台、梯子、栏杆，以及连接各部的加强板、螺栓等的金属总质量。

22）碳钢管式电除雾器的设备质量包括设备壳体，沉淀板，上、下分布板，电晕，电极内框架，顶盖，绝缘箱及其内部金属件的总质量，不包括壳体衬铅和内衬砖的质量。

23）电除尘器的设备质量包括：

①壳体包括：外壳，支座，梯子，平台，栏杆，端板，中尾泛进、出口喇叭，保温箱，以及附件和外部蒸汽加热管的总质量。

②阴、阳极及排灰装置包括：内部各种结构支梁、吊架、阴极板、阳极板、螺旋输送装置等的总质量。

（3）设备压力试验与设备清洗、钝化、脱脂。

1）“设备压力”是指设计压力；“设备容积”是以设计图样的标准为依据，如图样无标注时，则按图样尺寸以“m³”计算，不扣除设备内部附件所占体积。

2）容器、反应器、塔器、热交换器设备水压试验和气密试验，根据设备容积和压力，以“台”为计量单位。设备水压试验项目内已包括水压试验临时水管线（含阀门、管件）的敷设与拆除；定额内已列入管材、阀门、管件的材料摊销量，不得再计算水压试验的措施工程量及材料摊销量。

3）设备水冲洗、压缩空气吹洗、蒸汽吹洗，根据设备类型和容积以“台”为计量单位。设备压缩空气吹洗和蒸汽吹洗措施用消耗材料摊销，应不分数量以“次”为计量单位。

4）设备酸洗钝化。根据设备材质和容积，以“台”为计量单位。设备酸洗钝化措施用消耗量摊销，按容积以“次”为计量单位，另行计算。

5）焊缝酸洗钝化，区分不同材质以“m”为计量单位。

6）设备脱脂，根据设备类型、脱脂材料和设备直径，以“m²”为计量单位。

7）钢结构脱脂，根据脱脂材料按钢结构净质量，以“t”为计量单位。

8）设备压力试验与设备清洗、钝化、脱脂项目内所有临时措施的摊销次数及每次（或每台）的摊销量均为综合取定，不得调整。

（4）设备制作、安装其他项目。

1）金属抱杆的选用：

①根据设备吊装质量与吊装高度，按照定额规定的范围选用金属抱杆。

②金属抱杆规格的选定，应以审批后的施工组织设计（或施工方案）为依据。

③金属抱杆的选用以抱杆起质量为依据，金属抱杆的高度只作为参考，不作为取定的依据。

2）金属抱杆的安装、拆除、移位及抱杆台次使用费均按单金属抱杆，以“座”为计量单位。如采用双金属抱杆时，应按规定进行调整。

3）金属抱杆的安装、拆除，不论采用哪种施工方案，均不得调整。定额内不包括拖拉坑埋设。

4）金属抱杆水平位移的次数应以审批后的施工组织设计为计算依据，水平位移的距离可按设备平面布置图测算，每位移15m计算一次水平位移（不足15m的按15m计算），当位移距离累计达到或等于60m时，按新立一座抱杆计算，位移次数应为（n-1）次。一次位移距离大于或等于60m时，在计算新立一座抱杆后，不再执行位移定额。

5）金属抱杆每安装、拆除一次，可计取一次台次使用费。同一规格的金属抱杆在一个装置内最多只能计算三次台次使用费。

（5）金属油罐制作、安装工程。

1）罐本体制作、安装定额不包括配件、加热器、胎具、临时加固件和压力试验等工作内容，应区别不同种类、容量和构造形式，按设计排版图（如无设计排版图时，可按经过批准的制作下料配板图）所示几何尺寸计算金属质量，以“t”为计量单位。

2）金属油罐本体的金属质量包括罐底板、罐壁板、罐顶板、角钢圈、支持圈，以及罐体上的搭接、垫板、加强板等的金属质量。

3）金属油罐的底板、罐壁板、罐顶板均按几何面积展开计算，不扣除罐体上的孔洞所占面积。

4）油罐上的梯子、平台、栏杆，应执行“工艺金属结构制作、安装”定额。

5）金属油罐定额不包括型钢圈煨制和“擗八字”，其工程量应按“工艺金属结构制作、安装”定额另行计算。

6）不锈钢储罐罐本体制作、安装工程量的计算规则与碳钢油罐的计算规则一致。

7）油罐水压试验，应区别不同规格以“座”为计量单位。定额包括临时管线的敷设和拆除，并考虑了材料回收利用和批量施工等因素，不得调整。

8）胎具应区别油罐不同构造、施工方法和规格，以“座”、“套”为计量单位。

9）油罐组装的临时加固件，按油罐容积以“座”为计量单位。

10）油罐胎具的摊销次数和临时加固件材料的摊销量，是根据施工实际综合测算，并考虑了材料的回收利用取定的，不得调整。

（6）球形罐组装工程。

1）球形罐定额以罐体分片到货，现场拼装、就位、焊接为依据。罐体拼装、就位，按罐体不同容积、板厚计算，其质量包括球皮（球壳板、支柱、拉杆及接管的短管）、加强板等的全部质量，以“t”为计量单位，不扣除人孔、接管孔面积所占质量。罐体上的螺旋梯、平台、栏杆制作、安装工程量应按相应定额另行计算。

2）球罐的人孔、接管孔开孔现场组对安装，应根据不同孔径与板厚，以“套”为计量单位，执行相应定额。

3）球罐组装胎具制作、安装与拆除，应根据不同规格，以“台”为计量单位。

4）球罐的水压试验，应按球罐不同容积，以“台”为计量单位。定额内包括了临时水管线敷设与拆除的工作内容。

5）球罐的气密性试验，应按球罐不同容积和设计压力，以“台”为计量单位。

6）球罐焊接防护棚制作、安装与拆除，应按防护棚的构造形式和球罐不同容积，以“台”为计量单位，定额考虑了防护棚的回收利用率。

7）球罐整体热处理，应按不同供热方式和球罐不同容积，以“台”为计量单位。

8）球罐局部预热、后热和无损检验执行《全国统一安装工程预算定额》（GYD—201～211—2000）第五册《静置设备与工艺金属结构制作、安装工程》第九章相应项目及其工程量计算规则。

（7）气柜制作、安装工程。

1）气柜制作、安装应根据气柜的结构形式和不同容积，按设计排版图（如无设计排版图时，可按经过批准的下料配板图）所示几何尺寸计算，以“t”为计量单位，不扣除孔洞和切角面积所占质量。

2）计算气柜质量时应包括轨道、导轮、法兰的质量，不包括配重块、平台、梯子、栏杆的质量。

3）气柜组装胎具制作、安装与拆除，应根据气柜结构形式和不同容积，以“座”为计量单位。

4）螺栓气柜轨道煨弯胎具制作以“套”为计量单位。定额是以单套胎具考虑的，如根据施工图需要制作多套胎具时，其工程量按公式1+0.6（N-1）计算。

5）气柜型钢煨弯胎具制作以“套”为计量单位。定额是以单套胎具考虑的，如需要制作多套胎具时，其工程量按公式1+0.4×（N-1）计算。

6）气柜充水、气密、快速升降试验，应根据气柜结构形式和不同容积，以“座”为计量单位。定额包括临时水管线的敷设、拆除和材料摊销量。

7）配重块安装中的混凝土预制块按实有体积以“m³”为计量单位，铸铁块按实际质量以“t”为计量单位。若实际采用的配重块与定额不同时，可按实换算配重块的主材费，其余不得调整。

（8）工艺金属结构制作安装工程。

1）多角形连接筋板质量以图示最长边和最宽边尺寸，按矩形面积计算。

2）工艺金属结构制作、安装定额内已考虑安装时焊接或螺栓连接增加的质量，不得另行计算。

3）大型金属结构采用整体或分片、分段安装需要临时加固时，可根据批准的施工方案计算加固件的工程量，执行“设备整体安装加固件”定额。

4）联合平台是指两台以上设备的平台互相连接组成的便于检修使用的平台，计算工程量时应包括平台上的梯子、栏杆、扶手的质量。单台设备操作平台，包括单台设备上不同空间的几个平台，应分别计算其平台、梯子、栏杆、扶手等相应项目的工程量。

5）工艺金属结构制作、安装定额综合考虑了金属结构构件内的型材、板材和管材的比例，定额不得调整。

6）计算格栅板工程量时，不论是焊接还是螺栓连接，定额均不得调整。定额中的格栅板考虑原材料供货，现场剪切制作。若是成品供货，除按定额调整外，格栅板不得计算损耗率，主材价格按定额调整。

（9）综合辅助项目。

1）X（γ）射线焊缝无损探伤，应区别不同板厚，以胶片“张”为计量单位。拍片张数按设计规定计算的探伤焊缝总长度除以定额取定的胶片有效长度计算，胶片有效长度为250mm。

2）超声波、磁粉、渗透金属板材对接焊缝探伤，以焊缝长度“m”为计量单位；金属板材板面探伤，以板材面积“m²”为计量单位。

3）焊接工艺评定、产品试板按设备以“台”为计量单位，不分设备容积和质量，每台计算一次。

4）钢卷板开卷与平直以金属质量“t”为计量单位，按平直后的金属板材质量计算。

5）现场组装平台的铺设和拆除应根据批准的施工组织设计，按其搭设方式，以“座”为计量单位。

6）焊缝预热、后热，应根据板厚不同按实际热处理焊缝长度，以“m”为计量单位。

7）液化气焊缝预热、后热器具制作，应根据设备类型和容积以“台”为计量单位。容器、塔器类设备，如容积大于300m³时，可执行球罐定额。

8）设备整体热处理，应根据设备质量以“t”为计量单位。

9）焊后局部热处理，应根据设备板厚以焊缝“m”为计量单位。

10）钢材半成品运输应按运输方式，以“t”为计量单位。定额内的“每增加1km”是指超出定额范围所增加的运输距离，不包括二次装卸。
