【摘要】:1)中压锅炉本体设备安装工程以“t”或“台”为计量单位,按设备质量及型号执行相应定额。3)备用励磁机安装区别不同型号,以“台”为计量单位,其范围包括电动机、励磁机的检查、安装。7)凝汽器、除氧器、水箱、加热器、抽气器、冷油器、主油箱、滤油器、滤水器等的安装,按机组配备和型号以“台”为计量单位。燃料供应设备安装。4)输煤转运站落煤设备以“t”为计量单位,包括落煤管及挡板等的质量。

热力设备安装工程实例与知识必备快学一本通

锅炉房安装两台离心式引风机,规格为Y4-73-11型8机号,引风量为16900m3/h,转速为1450r/min,所配电动机功率为13kW,不带电动机的单机质量为902kg;同时,对应安装的两台离心式送风机规格为G4-73-11型8机号,送风量为16900m3/h,所配电动机功率为17kW,不带电动机单机质量为815kg,计算风机工程量

【实例详解】

1.清单工程量

(1)G4-73-11型8机号送风机,项目编码:030302001;计量单位:台。


(2)Y4-73-11型8机号引风机,项目编号:030302001;计量单位:台。


清单工程量计算见表7-1。

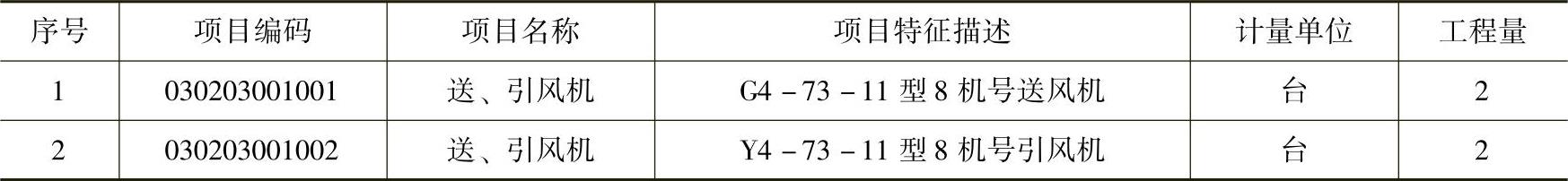

7-1 清单工程量计算


2.定额工程量

(1)G4-73-11型8机号送风机,定额编码:3-84;计量单位:台。


基价:3243.24元(包括人工费548.92元,材料费2383.75元,机械费310.57元)。

电动机检查接线功率17kW,转速1450r/min,定额编码:2-440;计量单位:台。


(2)Y4-73-11型8机号引风机,定额编码:3-80;计量单位:台。


基价:2544.75元(包括人工费543.35元,材料费1697.94元 机械费303.46元)。

电动机检查接线功率,13kW,转速1450r/min,定额编号:2-441;计量单位:台。


[知识必备]

(1)中压锅炉设备安装。

1)中压锅炉本体设备安装工程以“t”或“台”为计量单位,按设备质量及型号执行相应定额。

2)钢结构安装以“t”为计量单位,炉形立柱为钢结构时其质量计算范围包括燃烧室本体及尾部对流井的立柱、横梁、柱梁之间的连接铁件、斜撑、垂直拉条(小柱)、框架结构等。

3)汽包安装以“套”为计量单位,其质量计算范围包括汽包本体、内部装置、汽包支座。

4)水冷系统安装以“t”为计量单位,其质量计算范围包括:

①水冷壁管,上、下联箱,拉钩装置及组件。

②侧水冷壁上联箱的支座或吊架组件。

③前、后水冷壁的中段和下联箱部位的冷拉装置。

④降水管及支吊装置。

⑤升汽管指水冷壁上联箱至汽包的导汽管,并包括支吊装置。

5)过热器系统安装以“t”为计量单位,低温和高温过热器或前部和后部过热器包括蛇形管排,进、出口联箱,蒸汽连通管,表面式减温器或喷水减温器及减温器进、出口管路,以及各个部位的支吊装置、梳形定位板、连接铁件等。

6)省煤器系统安装以“t”为计量单位,其质量计算范围包括蛇形管排,管夹,防磨铁,支、吊架,进、出口联箱及支座,出口联箱至汽包的给水管和吊架。凡区分低温和高温省煤器的,应包括低温段出口联箱至高温段进口联箱的连通管。

7)空气预热器管式安装以“t”为计量单位,其质量计算范围包括管箱及支座、护板、连通管、伸缩节及槽钢框架、涨力(或称为Ω形密封条)沙封装置、管箱防磨套管。

8)本体平台扶梯安装以“t”为计量单位,其质量计算范围包括随锅炉本体供货范围的平台、扶梯、栏杆、围板等,不包括各种联络平台。

9)炉排安装以“台”为计量单位,其质量计算范围包括炉排,传动机,轨道,风室,煤闸门,挡灰装置,进煤斗,落煤管,炉排前侧封板,后部拉紧装置,前、后拱金属结构,检修门孔等。

10)燃烧装置安装以“个”为计量单位,其计算范围包括密封箱体,煤粉燃烧器本体及支、托架,平衡装置(滑轮、重锤)。

11)除尘装置安装,煤粉炉以“t”为计量单位,链条炉以“套”为计量单位,其质量计算范围分别为:

①双向或单向水力排渣槽、护板框架结构、斜出灰槽、出灰门及操作机构、浇渣喷嘴系统、排渣槽水封、打渣门孔等。

②灰渣斗及格栅、水力碎渣机构、灰斗上部水封、双辊碎渣机等。

③链条炉包括马丁式碎渣机、螺旋输灰机。

12)水压试验,风压试验,烘炉、煮炉、蒸汽严密性试验,本体涂装均以“台”为计量单位,包括:

①水压试验:锅炉本体汽、水系统的水压试验;水压试验用临时管路的安装;水压试验前,进行一次0.2~0.3MPa的气压试验。

②风压试验:锅炉本体燃烧室及尾部烟道(包括空气预热器)的风压试验。

③烘炉、煮炉、蒸汽严密性试验:砌砖炉墙的烘炉试验,中压锅炉的碱煮炉试验,点火、升压、蒸汽严密性试验,安全门调整。

13)钢球磨煤机,风扇磨煤机,中速磨煤机,电磁振动式给煤机,圆盘式给煤机,叶轮给粉机,离心式引、送、排粉风机等均以“台”为计量单位。

14)刮板式给煤机以“台”为计量单位。

15)带式给煤机和螺旋输粉机以“台”为计量单位。

16)凡设备有轴承冷却水管、油管等,应按设计用量另计主材费;凡电动机带有吸风管所需的配制主材,按设计用量另计主材费;凡随设备供货的油循环系统的润滑油量,如供货量不足需补充时,按补充量另计材料费。

17)测粉装置,煤粉分离器,定期、连续排污扩容器,疏水扩容器,排汽消音器安装以“台”或“套”、“个”为计量单位。

(2)汽轮发电机设备安装。

1)汽轮机本体安装按机型型号,以“台”为计量单位。

2)发电机本体安装区别不同型号,以“台”为计量单位,其范围包括发电机及主、副励磁机的安装。

3)备用励磁机安装区别不同型号,以“台”为计量单位,其范围包括电动机、励磁机的检查、安装。

4)汽轮机本体管道安装区别不同机组容量及全套管道质量,以“套”为计量单位。

5)汽轮发电机整套空负荷试运转以“台”为计量单位。

6)给水泵、循环水泵、凝结水泵区别不同容量及型号,以“台”为计量单位。

7)凝汽器除氧器、水箱、加热器、抽气器、冷油器、主油箱、滤油器、滤水器等的安装,按机组配备和型号以“台”为计量单位。

(3)燃料供应设备安装。(www.daowen.com)

1)带输送机按一套基本长度10m计算。超出10m时,10m以外的部分执行“带输送机中间构架安装”定额项目。

2)带输送机中间构架安装是按供货考虑的,设计要求现场配制的,另行计算所需材料及其配制费。

3)配仓带输送机按一套基本长度10m计算。超出10m时,10m以外的部分执行“带输送机中间构架安装”定额项目。

4)输煤转运站落煤设备以“t”为计量单位,包括落煤管及挡板等的质量。

5)碎煤机、电磁分离器、电动卸料车、犁式卸煤器安装以“台”为计量单位。

6)龙门式抓斗、桥式抓斗及斗链卸煤机均以“台”为计量单位。不包括行走轨道安装,其工程量应按相应定额另行计算。

7)油过滤器、燃油加热器安装以“台”为计量单位。

(4)水处理专用设备安装。

1)钢筋混凝土类工艺流程装置安装均以“台”为计量单位,其计算范围包括池内机械、设备的检查、安装、调整,池体内的钢制平台、扶梯、栏杆、反应室、导流窗、集水槽、取样槽,以及各种管子、管件、阀门等的安装,但不包括钢制平台、扶梯、栏杆、集水槽、取样槽的配制。

2)澄清设备、机械过滤器、电渗析器的安装均以“台”为计量单位。执行机械过滤器安装定额时,不同形式的排水系统及不同填料高度不得换算。

3)软化器安装定额以“台”为计量单位。

4)衬胶离子交换器以“台”为计量单位。

5)阴、阳离子交换器的树脂装填高度,每增加1m,定额乘以系数1.3,增加数量不足1m时,不得调整。

6)体内再生的阴、阳混合离子交换器执行“阴、阳离子交换器”定额乘以系数1.1;体外再生的阴、阳混合离子交换器,逆流再生或浮床运行的设备执行定额,不得调整。

7)体外再生罐安装,带有空气擦洗装置等设备时,定额乘以系数1.1。

8)除二氧化碳器安装以“台”为计量单位,包括除碳风机的安装,但不包括风道、平台、扶梯、栏杆的制作与安装。其填料高度以定额规定为基准,每增加1m,定额乘以系数1.2,增加量不足1m时不得调整。

9)水箱安装以“台”为计量单位,如需现场制作时应另执行制作定额。

10)其他水处理设备安装均以“台”为计量单位。

11)酸、碱储存罐安装中不包括内、外壁的防腐工作。

12)搅拌器安装,带有电动搅拌装置时,定额乘以系数1.2。

13)喷射器安装包括支架的配制及安装。

14)泡沫吸收器安装中不包括烟道的安装。

15)取样冷却器安装中不包括取样架的配制及安装。

16)油处理设备安装以“台”为计量单位,其范围包括设备、设备支架、框架、平台、扶梯、栏杆的安装,不包括其制作。

(5)炉墙砌筑。

1)炉墙耐火层、保温层以“m3”为计量单位,计算砌体的实体积或实面积。对敷管式炉墙及膜式水冷壁炉墙的工程量计算如下:

体积计算:


式中 V——工程量体积(m3);

F——与水冷壁管接触部分的耐火混凝土(或保温混凝土)的外表面积(m2);

δ1——计算厚度(m);

S——受热面管子节距(m);

δ——混凝土层设计厚度(m);

d——受热面管子外径(m)。

2)炉墙砌筑保温制品或敷设矿物棉、石棉板、泡沫石棉板的工程均以“m3”为计量单位。体积计算

V=A×δ

式中 A——敷设面积(m2);

δ——敷设层厚度(m)。

计算面积A时,应将门孔面积扣除;矿物棉制品敷设厚度δ以其压缩前的厚度(m)为准。

3)抹面层以“100m2”为计量单位。计算工程量时不扣除小于25mm的膨胀缝所占体积及截面面积小于0.25m2的孔洞。

4)文丘里管、捕滴筒内衬、送粉管道弯头防磨、冲灰沟内铸石板工程分别以“m2”、“t”、“m3”、“m”为计量单位。

5)内衬材料包括瓷板、铸石板、纯胶泥,其展开面积以“m2”为计量单位。

6)送粉管道弯头防磨外镶异形石板按体积、重量以“t”为计量单位。

7)冲灰沟内衬铸石板按中心线以“m”为计量单位。

(6)工业与民用锅炉安装。

1)常压、立式、快装锅炉,组装、燃油(汽)整装,成套设备安装以“台”为计量单位。

2)散装锅炉安装按设备的铭牌质量以“t”为计量单位,其设备质量的计算范围包括:

①钢架:钢架、燃烧室、省煤器,以及空气预热器的立柱、横梁。

②汽包:汽包、联箱及其支承座等。

③水冷壁:水冷壁管,对流管,降水管,上升管、管道支、吊架,水冷壁固定装置,挂钩及拉钩等。

④过热器:过热器管及汽包至过热器的饱和蒸汽管,管钩,底座,支、吊架。

⑤省煤器:省煤器、锷片管、弯头和表计等,进、出水联箱,省煤器到汽包的进水管、吹灰设备。

⑥空气预热器:整体管式空气预热器、框架、风罩、折烟罩和热风管等。

⑦本体管路:由制造厂随本体供货的吹灰管、定期和连续排污管、压力表和水位表管、放水管,以及管路配件(水位计、压力表、各类阀门),支、吊架等。

⑧吹灰器。

⑨各种结构:各种烟道门、检查门、炉门、看火孔、灰渣斗、铸铁隔火板、炉顶搁条、密封装置及其小构件等。

⑩走台梯子:锅炉本体和省煤器的平台、扶梯、栏杆和支架。

⑾链式炉排:两侧墙板,前、后移动轴,上、下滑轨,传动链条,煤闸门,挡火器,减速箱、电动机等。

3)附属设备安装,分别以“台”或“套”为计量单位。
