将控制装置的各种电气元件用图形符号表示并按其工作顺序进行排列，详细表示控制装置、电路的基本构成和连接关系的图，称为电气控制电路图。

1.主要内容

（1）电气控制电路图与辅助电路图是相辅相成的，在大多数情况下，实际上是由辅助电路控制主电路。对于不太复杂的控制电路，主电路和辅助电路可绘制在同一电路图上；对于较复杂的控制电路，主电路和辅助电路可以分别布置在不同的图上。

（2）由多个部件组成的元件和设备，根据需要可以采用集中表示法、半集中表示法或分开表示法。对于较复杂的控制电路多采用分开表示法。识读用分开表示法制成的图形时，注意通过文字符号或项目代号识别出元件各部分之间的联系，尤其是接触器、继电器这类元件中线圈与触点的关系。

（3）电气控制电路图中的各种电气元件，如接触器、继电器、开关、按钮等的触点，均以吸引线圈未通电、手柄置于零位、没有受到外力作用或工作机械处于原始位置时的情况来表示。

（4）为了安装接线及维修的方便，元件的接线端子在电气控制电路图中通常都应编号，例如在图2-50中，接触器Q₂的主触点接线端子编为1-2、3-4、5-6，辅助触点接线端子编为1-2、3-4，线圈接线端子编为A-B。

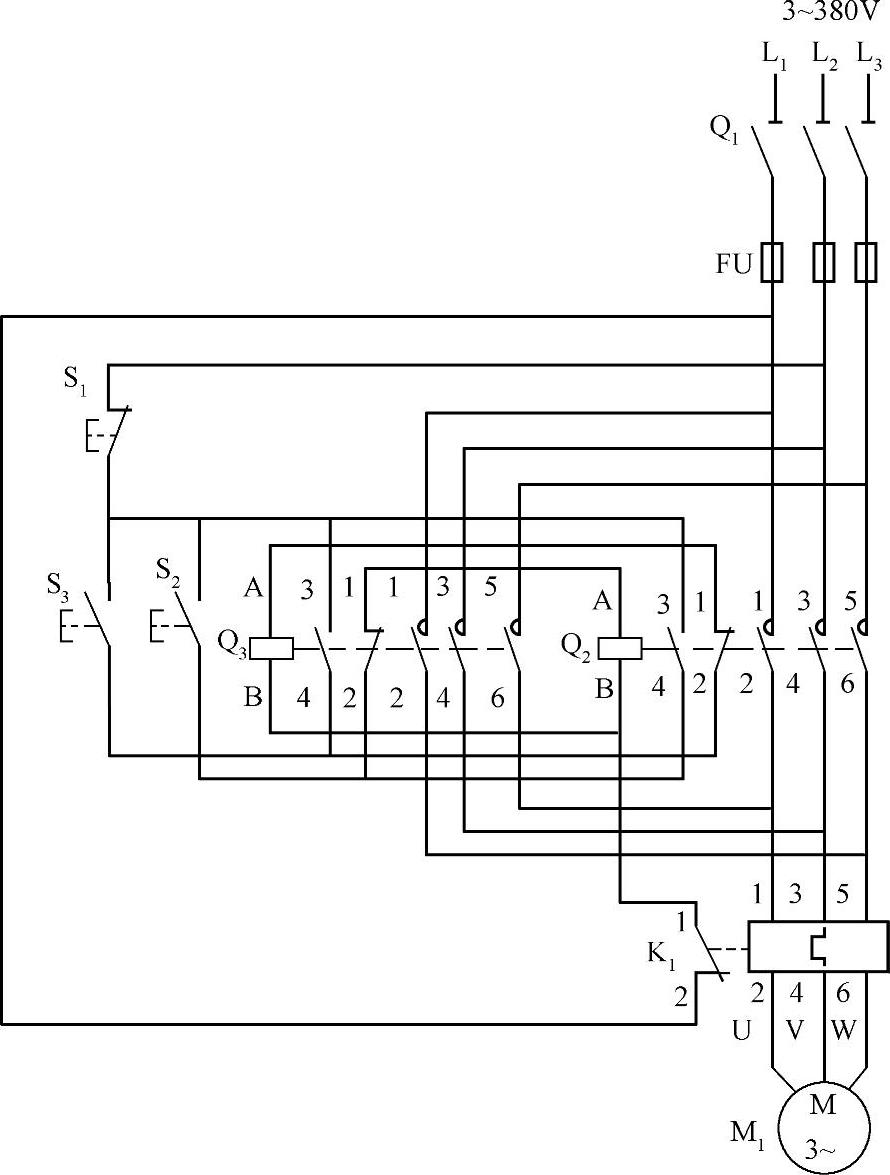

图2-50 电动机正、反转控制电路图

Q₁—刀开关 Q₂—正转用接触器 Q₃—反转用接触器 FU—主电路熔断器 K₁—热继电器 M₁—三相异步电动机 S₁—停止按钮 S₂—正转按钮 S₃—反转按钮

（5）电路图中的连接线通常也应编号。它以接触器线圈、电磁铁线圈、继电器电压线圈、信号灯、电阻等电压降落最大的元件作为分界点，两侧分别按奇、偶数序列编号，例如图2-51中的接触器Q₂、Q₃的线圈是分界点，Q₂线圈的左侧依次编为1、3、5、7，右侧编为2、4；Q₃线圈的左侧依次编为9、11，右侧编为2、4。同一电位的各条分支线只编一个号。

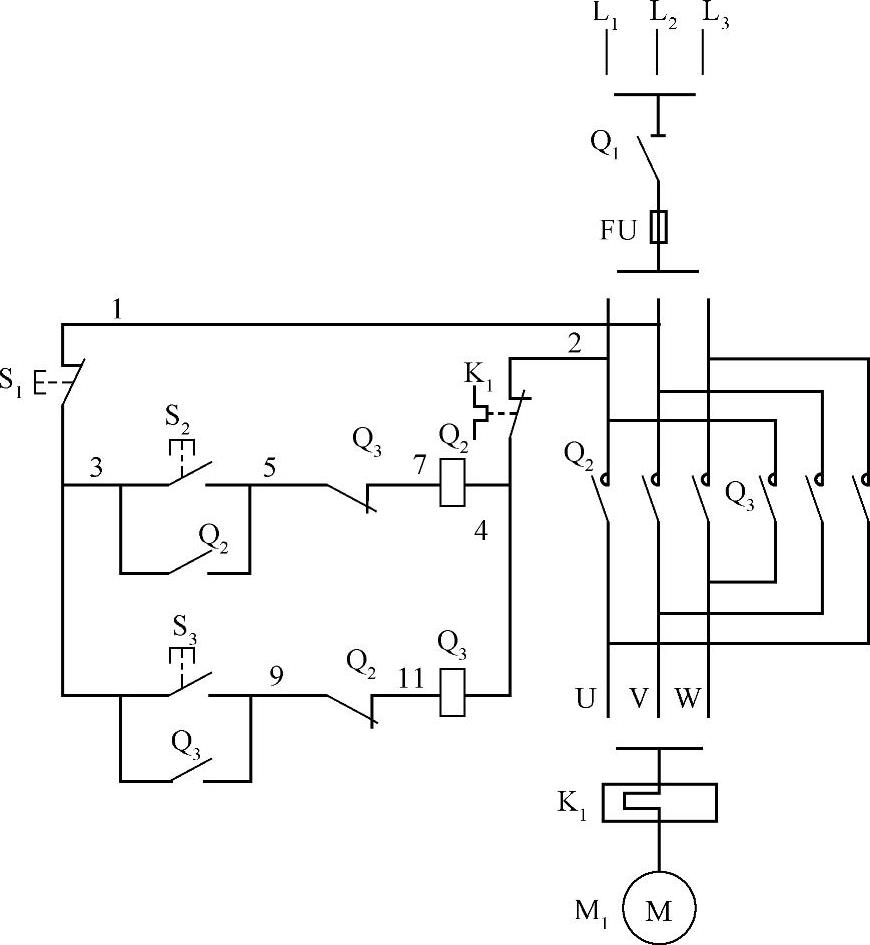

图2-51 采用分开表示法绘制的电动机正、反转控制电路图

2.识读

电气控制接线图用来表示电气控制装置中各元件的连接关系，多用于安装接线和查线的简图。一般的小型电气控制装置可以看成是一个单元，因此电气控制接线图的常见形式是单元接线图，必要时也画出端子接线图，也可同时给出接线表。

电气控制单元接线图通常有单线法表示的电气控制接线图，多线法表示的电气控制接线图，中断线法表示的电气控制接线图等多种形式。(www.daowen.com)

（1）单线法表示的电气控制接线图。电气控制装置中，走向相同的各元件之间的连接线用一根图线表示，即图上的一根线代表实际的一组线或一束线。这种形式的接线图称为单线法表示的电气控制接线图（图2-52），也称为线束法表示的电气控制接线图。

1）主电路和辅助电路分别用不同的线束表示，主电路用粗实线，辅助电路用细实线。每一个线束都标注了导线的根数、型号、截面面积，以及导线的敷设方法和穿线管的种类和管径。

2）线束两端及中间分支出去的每一根导线与元件相连，在接线端子处都应编号，属于同一根导线的若干段标注同一个编号，并与原理图上的编号完全一致。

3）端子排上的编号与经过此端子的导线编号相同。

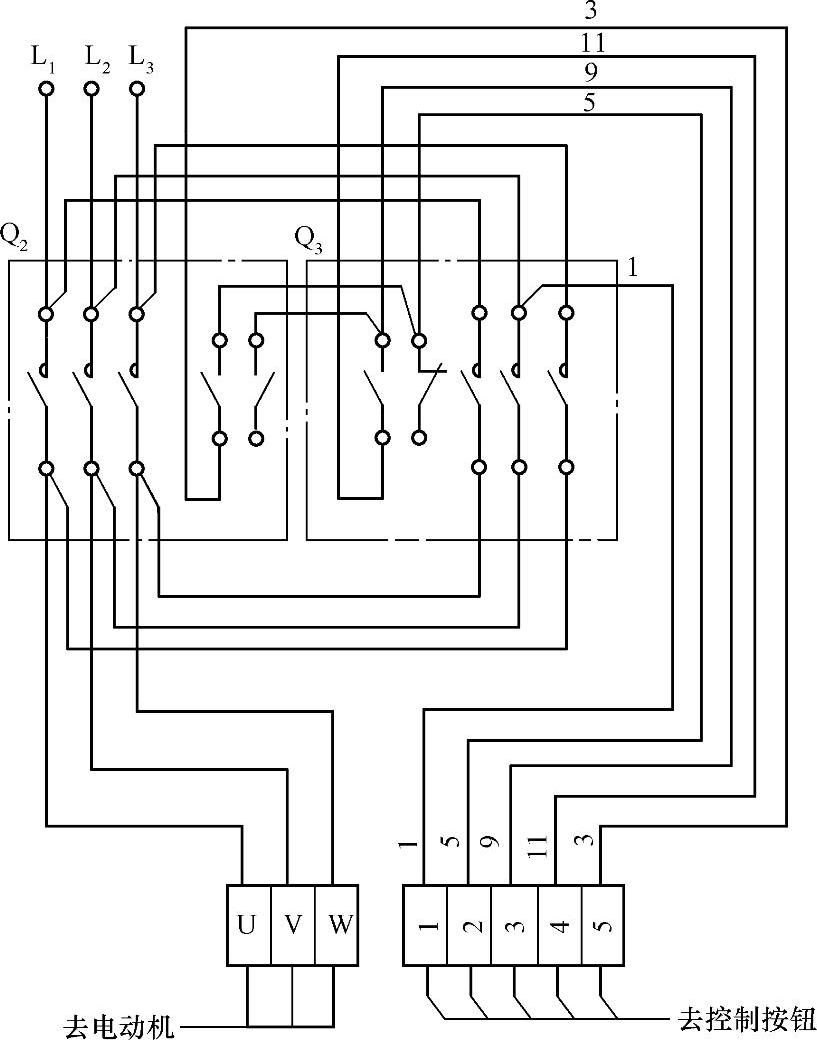

（2）多线法表示的电气控制接线图。多线法表示的电气控制接线图也称为散线法表示的电气控制接线图。在多线法表示的电气控制接线图中，每一根电气连接线各用一条线表示。图2-53为多线法表示的电气控制接线图。

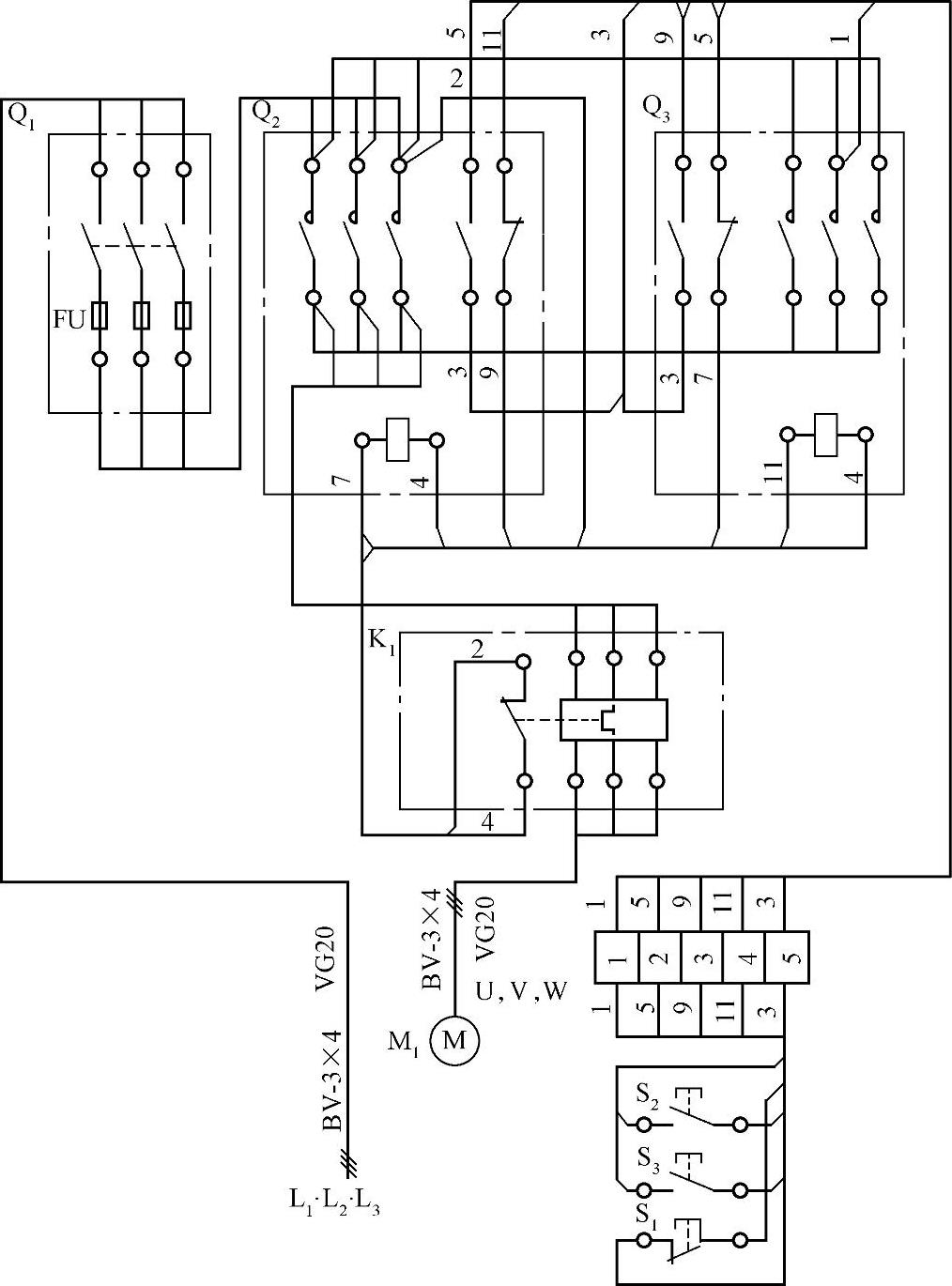

图2-52 单线法表示的电气控制接线图（与图2-53相对应，用单线法表示）

图2-53 多线法表示的电气控制接线图

在多线法表示的图中，各种连接线较直观，但当连接线很多时，采用这种表达是比较困难的。

（3）中断线法表示的电气控制接线图。中断线法表示的电气控制接线图也称为编号法表示的电气控制接线图。在中断线法表示的电气控制接线图中，只画出元件的布置，不画出连接线，元件的连接关系用符号表示。通常采用相对远端标记法表示连接线的去向，如图2-54所示。

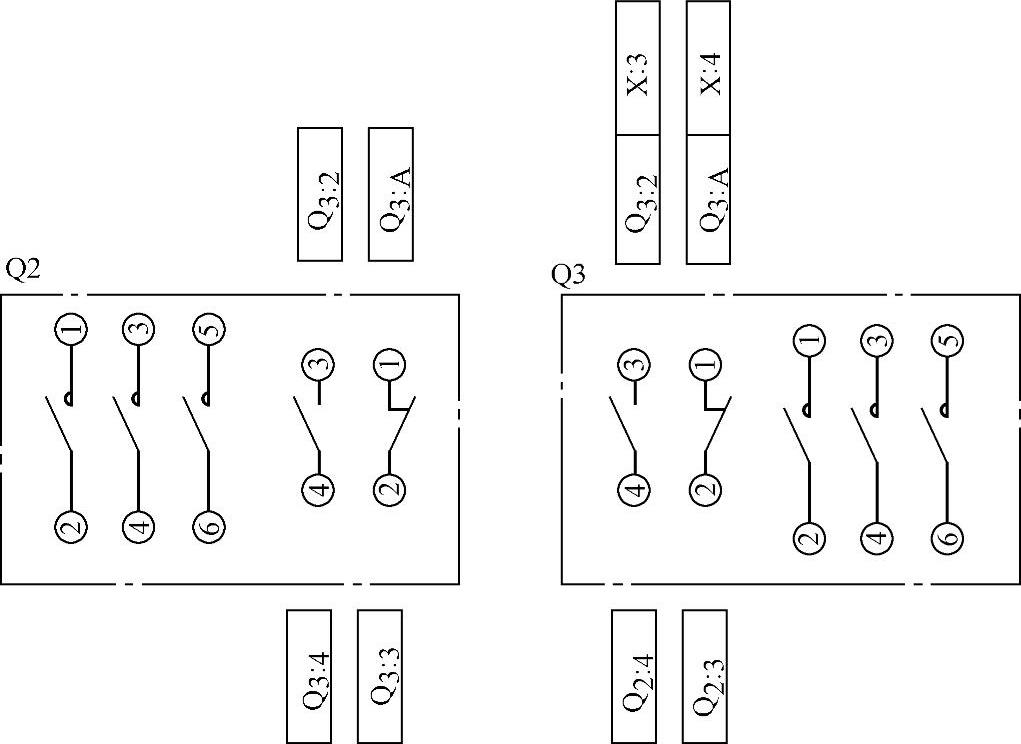

图2-54 中断线法表示的电气控制接线图

对于控制元件较多的图，用中断连线表示是常用的一种形式。
