电气安装工程施工图除了少量的投影图外，主要是一些系统图、原理图和接线图。对于投影图的识读，其关键是要解决好平面与立体的关系，即搞清电气设备的装配、联结关系。对于系统图、原理图和接线图，因为它们都是用各种图例符号绘制的示意性图样，不表示平面与立体的实际情况，只表示各种电气设备、部件之间的连接关系。

1.识读程序

（1）电气施工平面图与立面图的识读。

1）电气施工平面图比较全面地反映了工程的基本状况，是编制预算计算工程量的主要依据。对电气工程施工平面图的识读应结合外部接线图的识读，这样有利于简化平面布置且保留主要设备的联系关系。

2）预算人员识读电气施工图应该有所侧重。平面图和立面图是编制预算最主要的图样，应进行重点识读。

3）识读平面图、立面图的主要目的在于能够准确地计算工程量，为正确编制预算打好基础。但识读平面施工图、立面施工图还要结合其他相关图样相互对照识读，有利于加深对平面图、立面图的正确理解。

（2）理解、掌握图样内容。

1）对电气安装工程所选用的各种电气设备的数量及其作用有全面的了解。

2）对电力控制及保护原理，采用的电压等级，高、低压电源进出回路及电力的分配情况有详细的了解。

3）对防雷、接地设置的布置、数量、规格等有精确的统计。

4）掌握设计说明中的技术标准、施工要求及编制预算的相关数据；了解需进行调整、试验的设备系统。

（3）结合图样外的工程状况进行施工图的识读。

1）熟悉预算定额。把预算定额中的项目划分、包含工序、工程量的计算方法、计量单位等与施工图有机结合起来。

2）深入现场，了解实际情况，把在图面上表示不出的一些情况弄清楚。

3）结合有关的规范、标准、通用图集及施工组织设计、施工方案等弥补施工图中的不足之处。

4）要学习和掌握必要的电气技术基础知识和积累现场施工的实践经验。

2.识读要求(www.daowen.com)

（1）要很好地熟悉各种电气设备的图例符号。只有对电气设备的各种图例符号有了充分的了解，才能按施工图主要设备材料表中所列的各项设备及主要材料分别研究其在施工图中的安装位置，进而对总体情况有一个概括了解。

（2）对于控制原理图，要搞清主电路和辅助电路的相互关系、控制原理及其作用。

（3）对于每一回的识读应从电源端开始，顺电源线依次通过每一电气元件时，都要弄清楚它们的动作及变化，以及由于这些变化可能造成的连锁反应。

（4）仅掌握电气制图规则及各种电气图例符号，对于理解电气图是远远不够的，必须具备电气方面的一般原理知识和电气施工技术。

3.表示方法

（1）电气施工图所采用的线型与其他专业施工图的线型是一样的，但各线型所代表的含义有所不同，电气施工图线型的含义见表2-22。

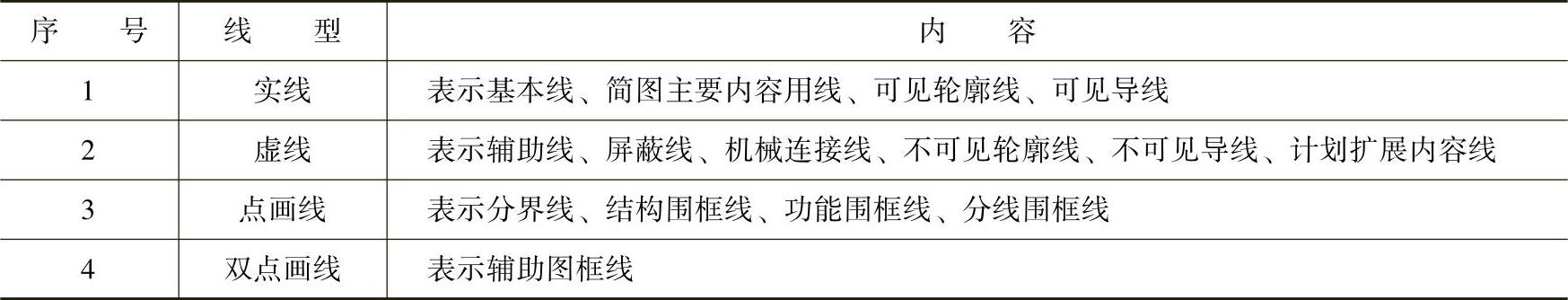

表2-22 电气施工图线型的含义

（2）图线的宽度一般从0.25mm，0.3mm，0.35mm，0.5mm，0.6mm，0.7mm，1.0mm，1.2mm，1.4mm系列中选取。通常只选用两种宽度的图线，粗线的宽度为细线的两倍。但在某些图中，可能需要两种以上宽度的图线，在这种情况下，线的宽度应以2的倍数依次递增。

（3）平行线之间的最小间距应小于粗线宽度的两倍，同时不小于0.7mm。

（4）指引线的表示方法：指引线应由细实线表示，指向被注释处，并在其末端加注下列标志。

1）如末端在轮廓线内，用一黑点。

2）如末端在轮廓线上，用一箭头。

3）如末端在电路线上，用一短斜线。

（5）在电气图中，由于电气设备及元（器）件很多，所以用图形符号和文字符号来加以区别。每个符号都代表一定的含意，理解和掌握了这些符号和它们之间的相互关系，识读电气图就十分方便。
