（1）设计应以图样表示，当图样无法表示时可加注文字说明。设计图样表示的内容应满足相应设计阶段的设计深度要求。
（2）对于设计依据、管道系统划分、施工要求、验收标准等在图样中无法表示的内容，应按下列规定用文字说明：
1）有关项目的问题，施工图阶段应在首页或次页编写设计施工说明栏中的集中说明。
2）图样中的局部问题，应在本张图纸内以附注的形式予以说明。
3）文字说明应条理清晰、简明扼要、通俗易懂。
（3）工程设计中，本专业的图样应单独绘制。在同一个工程项目的设计图样中，所用的图例、术语、图线、字体、符号、绘图表示方式等应一致。
（4）在同一个工程子项目的设计图样中，所用的图纸幅面规格应一致。如有困难时，其图纸幅面规格不宜超过2种。
（5）尺寸的数字和计量单位应符合下列规定：
1）图样中尺寸的数字、排列、布置及标注，应符合现行国家标准《房屋建筑制图统一标准》（GB/T 50001—2010）的规定。
2）单体项目平面图、剖面图、详图、放大图、管径等尺寸应以“mm”表示。
3）标高、距离、管长、坐标等应以“m”计，精确度可取至“cm”。
（6）标高和管径的标注应符合下列规定：
1）单体建筑应标注相对标高，并应注明相对标高与绝对标高的换算关系。
2）总平面图应标注绝对标高，宜注明标高体系。
3）压力流管道应标注管道中心。
4）重力流管道应标注管道内底。
5）横管的管径宜标注在管道的上方；竖向管道的管径宜标注在管道的左侧；斜向管道应按现行国家标准《房屋建筑制图统一标准》（GB/T 50001—2010）的规定标注。

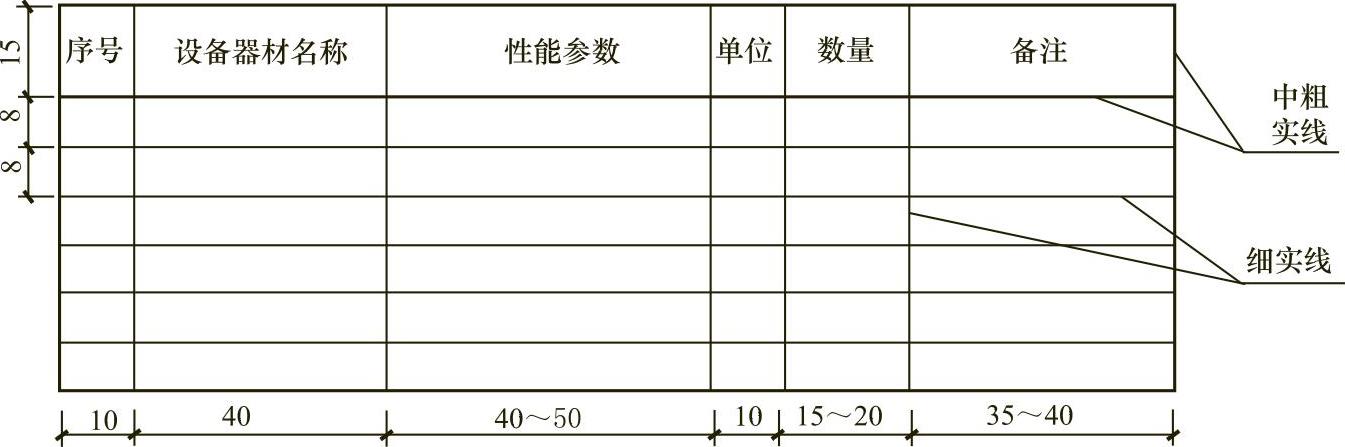

（7）工程设计图样中的主要设备器材表的格式可按图2-41绘制。
图2-41 工程设计图样中的主要设备器材表的格式
（8）设计图样宜按下列规定进行编号：(www.daowen.com)
1）规划设计阶段宜以水规-1、水规-2……以此类推表示。
2）初步设计阶段宜以水初-1、水初-2……以此类推表示。
3）施工图设计阶段宜以水施-1、水施-2……以此类推表示。

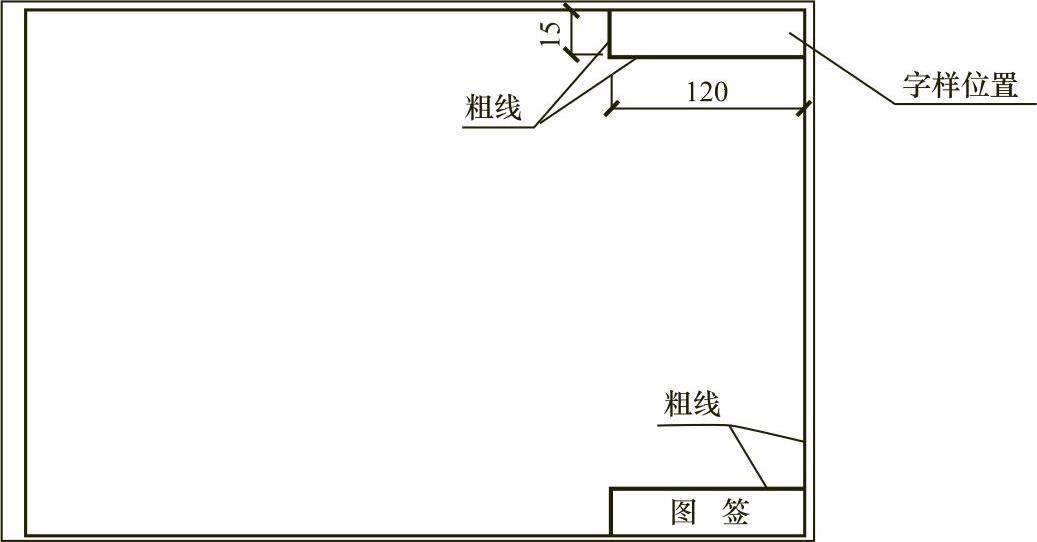

4）单体项目只有一张图纸时，宜采用水初-全、水施-全表示，并宜在图纸图框线内的右上角标“全部水施图样均在此页”字样（图2-42）。
图2-42 只有一张图纸时的右上角字样位置
5）施工图设计阶段，本工程各单体项目通用的统一详图宜以水通-1、水通-2……以此类推表示。
（9）设计图样宜按下列规定编写目录：
1）初步设计阶段，工程设计的图纸目录宜以工程项目为单位进行编写。
2）施工图设计阶段，工程设计的图纸目录宜以工程项目的单体项目为单位进行编写。
3）施工图设计阶段，本工程各单体项目共同使用的统一详图宜单独进行编写。
（10）设计图样宜按下列规定进行排列：
1）图纸目录、使用标准图目录、使用统一详图目录、主要设备器材表、图例和设计施工说明宜在前，设计图样宜在后。
2）图纸目录、使用标准图目录、使用统一详图目录、主要设备器材表、图例和设计施工说明在一张图纸内排列不完时，应按所述内容顺序单独成图和编号。
3）设计图样宜按下列规定进行排列：
①管道系统图在前，平面图、放大图、剖面图、轴测图、详图依次在后编排。
②管道展开系统图应按生活给水、生活热水、直饮水、中水、污水、废水、雨水、消防给水等依次编排。
③平面图中应按地面下各层依次在前，地面上各层由低向高依次编排。
④水净化（处理）工艺流程断面图在前，水净化（处理）机房（构筑物）平面图、剖面图、放大图、详图依次在后编排。
