压力管道、重力流管道和沟渠的标高要求

(1)标高符号及一般标注方法应符合现行国家标准《房屋建筑制图统一标准》(GB/T 50001—2010)的规定。

(2)室内工程应标注相对标高;室外工程宜标注绝对标高,当无绝对标高资料时,可标注相对标高,但应与总图专业一致。

(3)压力管道应标注管中心标高;重力流管道和沟渠宜标注管(沟)内底标高。标高单位以“m”计时,可注写到小数点后第二位。

(4)在下列部位应标注标高:

1)沟渠和重力流管道:

①建筑物内应标注起点、变径(尺寸)点、变坡点,以及穿外墙及剪力墙处。

②需控制标高处。

2)压力流管道中的标高控制点。

3)管道穿外墙、剪力墙和构筑物的壁及底板等处。

4)不同水位线处。

5)建(构)筑物中土建部分的相关标高。

(5)总图管道布置图上标注管道标高宜符合下列规定:

1)检查井上、下游管道管径无变径且无跌水时,管道标高宜按图2-7的方式标注。


图2-7 检查井上、下游管道管径无变径且无跌水时管道标高的标注

2)检查井内上、下游管道的管径有变化或有跌水时,管道标高宜按图2-8的方式标注。


图2-8 检查井内上、下游管道的管径有变化或有跌水时管道标高的标注

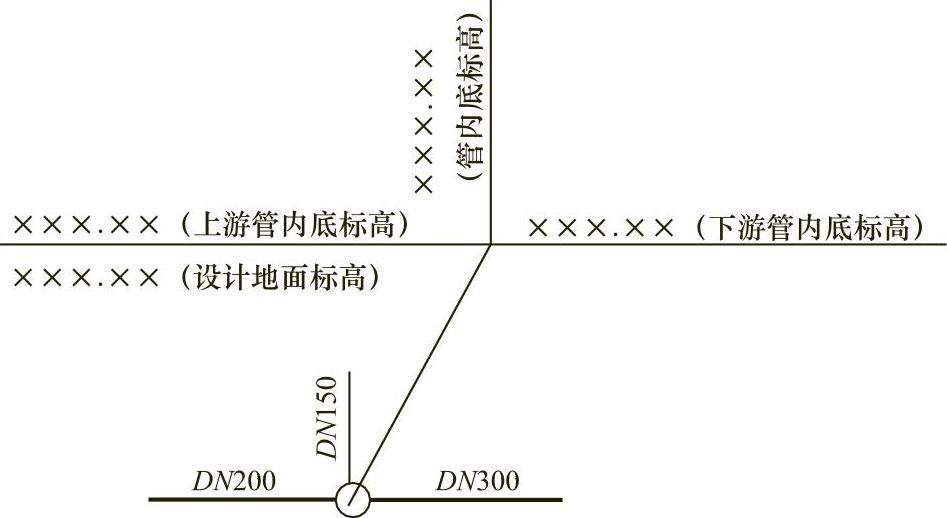

3)检查井内一侧有支管接入时,管道标高宜按图2-9的方式标注。


图2-9 检查井内一侧有支管接入时管道标高的标注

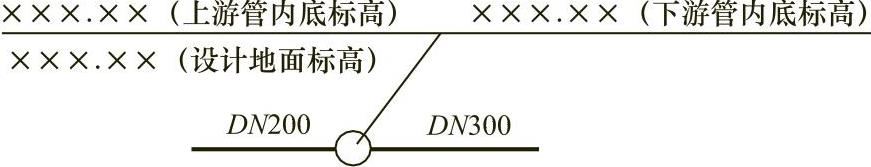

4)检查井内两侧均有支管接入时,管道标高宜按图2-10的方式标注。


图2-10 检查井内两侧均有支管接入时管道标高的标注

(6)标高的标注方法应符合下列规定:

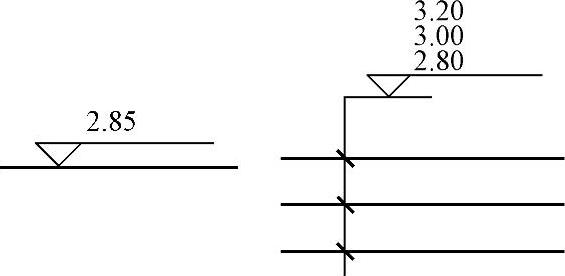

1)平面图中管道标高应按图2-11的方式标注。

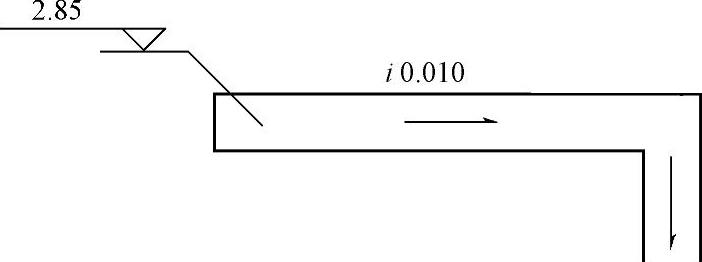

2)平面图中沟渠标高应按图2-12的方式标注。


图2-11 平面图中管道标高的标注


图2-12 平面图中沟渠标高的标注

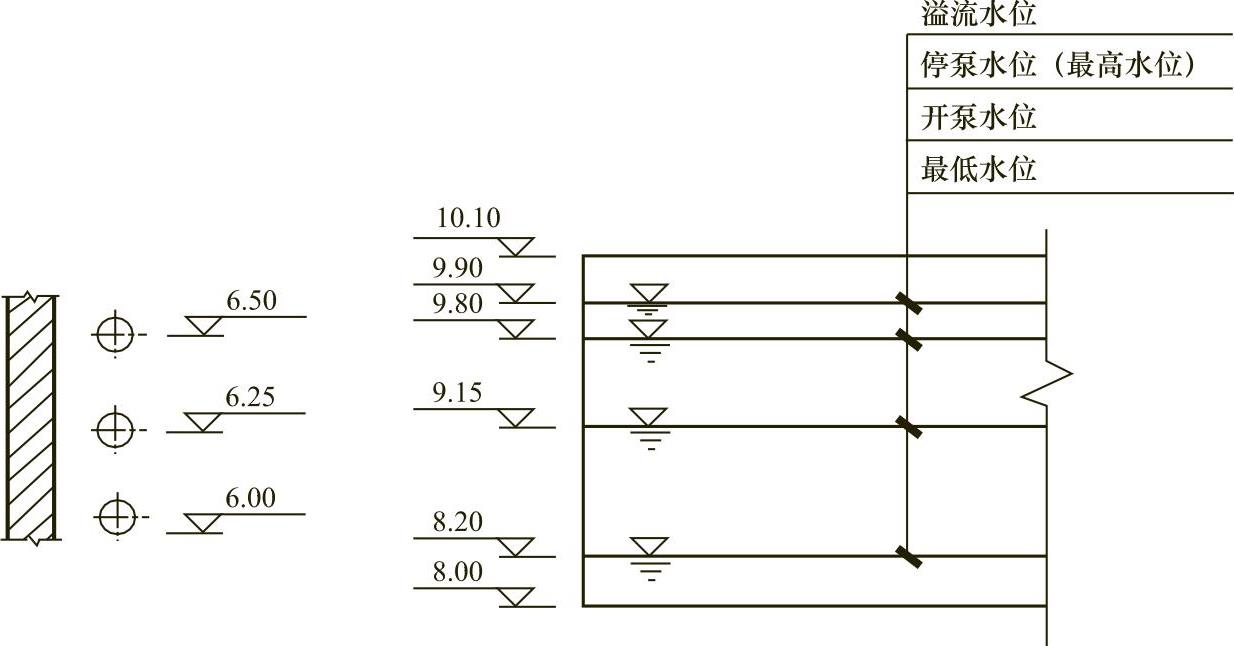

3)剖面图中管道及水位标高应按图2-13的方式标注。


图2-13 剖面图中管道及水位标高的标注

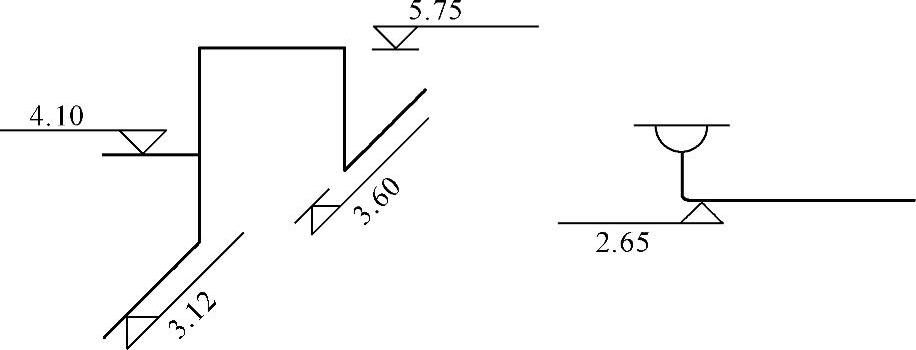

4)轴测图中管道标高应按图2-14的方式标注。


图2-14 轴测图中管道标高的标注

(7)建筑物内的管道也可按本层建筑地面的标高加管道安装高度的方式标注管道标高,标注方法应为H+×.××,H表示本层建筑地面标高。
