8.2.1　盾构法隧道衬砌的防水措施，应按表8.2.1的规定选用。

表8.2.1　不同防水等级衬砌的防水措施

8.2.2　橡胶密封垫材质和断面构造形式，应与材料耐久性要求、制作工艺相适应。

8.2.3　橡胶密封垫的止水性应通过模拟一字缝、T字缝拼装的水密性试验验证。试验技术要求为：在设计水压作用下，接缝张开量与错台量在同时达到设计允许值时，不产生渗漏。

8.2.4　对于采用纵向插入拼装的管片弹性橡胶密封垫的设计，应与施工工艺协调，控制插入摩阻力、密封垫闭合压缩力，满足衬砌环环面平整要求。

8.2.5　三元乙丙橡胶、氯丁橡胶弹性橡胶密封垫及遇水膨胀橡胶垫的物理性能指标应分别满足表8.2.5-1和表8.2.5-2的要求。

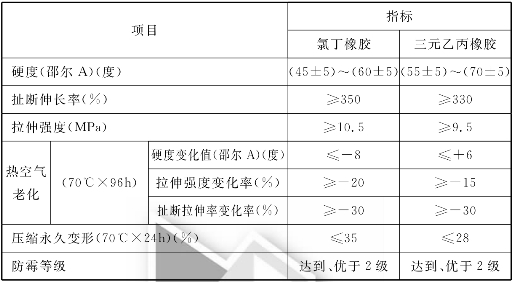

表8.2.5-1　弹性橡胶密封垫材料物理性能

(www.daowen.com)

注：1　以上指标均为成品切片测试的数据，若只能以胶料制成试样测试，则其伸长率、拉伸强度的性能数据应达到本规定的120%。
2　热空气老化的试验条件为70℃下96h。
3　压缩永久变形的试验条件为70℃下24h。

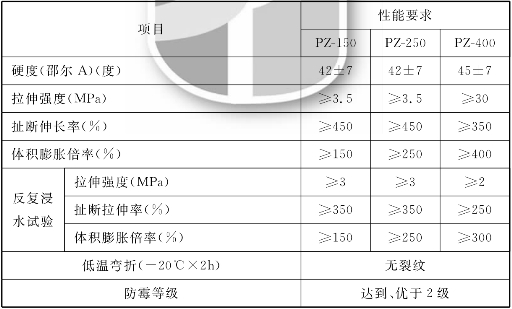

表8.2.5-2　遇水膨胀橡胶密封垫胶料物理性能

注：1　成品切片测试应达到本指标的80%。
2　接缝部位的拉伸强度指标不得低于本指标的50%。
3　体积膨胀倍率是浸泡后与浸泡前的试样质量的比率。
4　低温弯折的试验条件为-20℃下2h。

8.2.6　对于埋深变化较大的长距离大尺寸断面隧道，在确定了密封垫断面外形尺寸后，可按水压条件的变化，分段对内部构造或材质性能作相应调整。

8.2.7　管片环、纵缝内侧应设置嵌缝槽。对变形缝、进出洞、联络通道和交叉工程区段等变形量大的个别区域可整环嵌缝。

8.2.8　在盾构进出工作井的井圈范围内，宜设1～2道帘布橡胶圈与压板或气囊组成的井圈临时防水密封装置。

8.2.9　盾构隧道与工作井的永久接缝防水应采取刚柔结合的措施，满足防水和可能产生的不均匀沉降的要求。
