虽然体量环境没有具体的“拉伸”“旋转”“融合”等形体创建命令，但其创建原理相同，同样由“拉伸”“融合”“旋转”“放样”“放样融合”和“空心”等组成。体量环境形体创建由“轮廓”和命令完成，不同的轮廓生成不同命令下的形体。

1.体量拉伸

在工作平面上绘制一个闭合轮廓，选择闭合轮廓并单击“创建形体”→“实心形体”，将由闭合轮廓沿该工作平面的法向方向生成拉伸，如图11-1、图11-2所示。

图11-1　创建前

图11-2　创建后

体量拉伸特点：

（1）可以用“Tab”键选择该拉伸形体的12 条边及8 个顶点进行拖拽编辑，如图11-3所示。

图 11-3 绘制拉伸

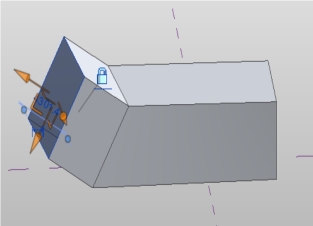

（2）选择形体的一个面，可以再创建一个拉伸，如图11-4所示。

（3）多个闭合轮廓不能创建拉伸形体。

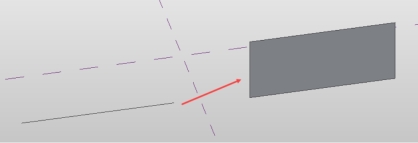

（4）一条线段、曲线或多段线可以拉伸创建一个面，如图11-5所示。

（5）通过闭合的“参照线”可选择生成一个面。

图11-4　绘制拉伸

图11-5　绘制拉伸面

2.体量融合

在两个平行“工作平面”上绘制两个闭合轮廓，同时选择两个闭合轮廓并单击“创建形体”→“实心形体”，将由两个闭合轮廓融合创建形体。

在参照标高1 平面上绘制一个矩形，如图11-6所示。

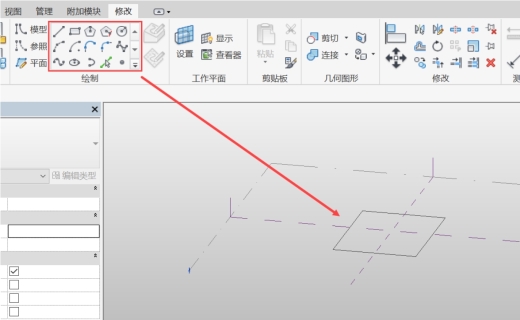

图11-6　绘制第一个闭合轮廓

选择标高1，向上复制一个参照标高平面，如图11-7所示。

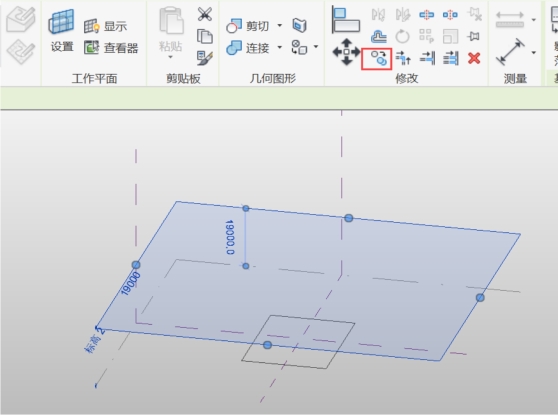

图11-7　绘制第二个闭合轮廓

如图11-8、图11-9所示，设置工作平面，拾取标高2 工作平面，在该工作平面上绘制一个圆；选择两个闭合轮廓并单击“创建形体”→“实心形体”，生成融合模型如图11-10所示。

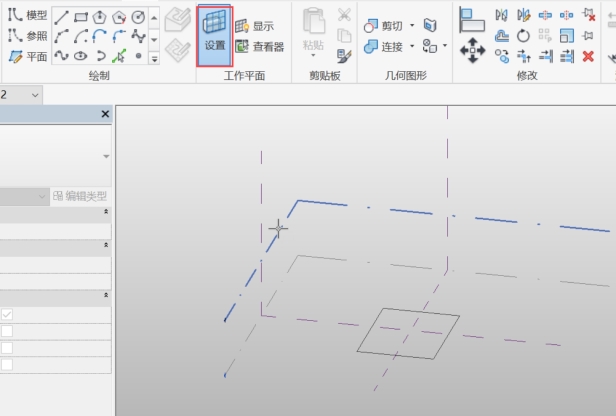

图11-8　设置工作平面

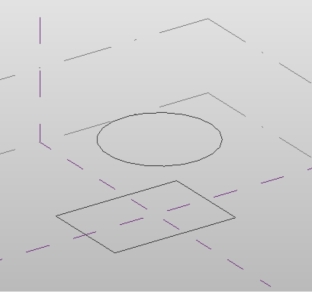

图11-9　绘制圆

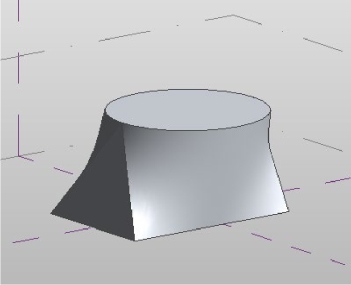

图11-10　生成融合模型

体量融合特点：

（1）可由两个非平行闭合轮廓融合。

（2）可由多个闭合轮廓融合，如图11-11、图11-12所示。

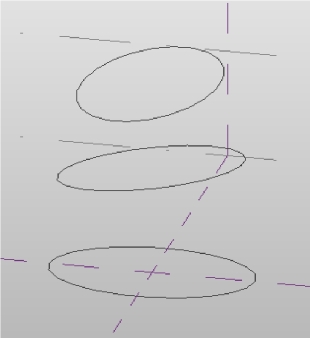

图11-11　绘制多个闭合轮廓

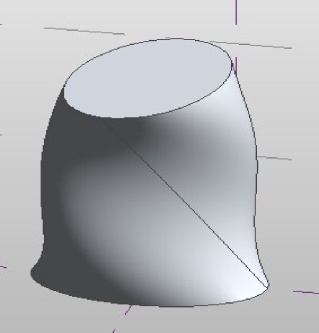

图11-12　生成融合模型

3.体量旋转

由一条直线段和同一工作平面下的闭合二维轮廓组成，直线用于定义旋转轴，闭合二维轮廓绕该轴旋转后生成旋转形状。创建步骤如下：

在工作平面上绘制一条直线段，在同一工作平面上附近位置绘制一个闭合二维轮廓，如图11-13所示。

选择线段和闭合轮廓，单击“修改 | 线”选项卡“形状”→“创建形状”工具，即可完成如图11-14旋转形状的创建。

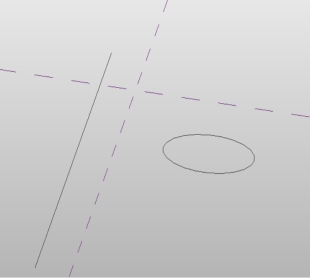

图11-13　绘制直线段和闭合轮廓(www.daowen.com)

图11-14　创建形状

若要控制旋转的角度，可选中旋转的形状，在属性栏限制条件中设置旋转的“起始角度”和“结束角度”。也可选择旋转轮廓的外边缘，拖动控制柄来改变旋转角度，如图11-15所示。

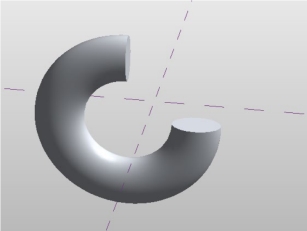

图11-15　更改旋转属性后模型

体量旋转时可旋转同一平面上非闭合二维轮廓，如图11-16、图11-17所示。

图11-16　绘制未闭合轮廓

图11-17　形成模型

4.体量放样

由线和垂直于线的二维闭合轮廓创建放样形状。放样中的线用于定义放样的路径，二维轮廓用于定义放样轮廓。创建步骤如下：

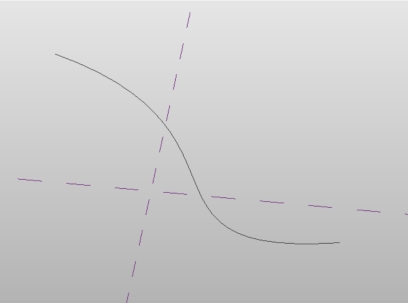

单击“创建”→“绘制”→“模型线”→“样条曲线”工具，绘制一条路径，如图11-18所示。

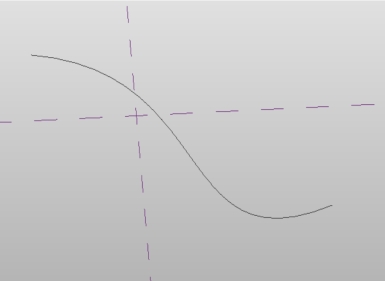

图11-18　绘制路径

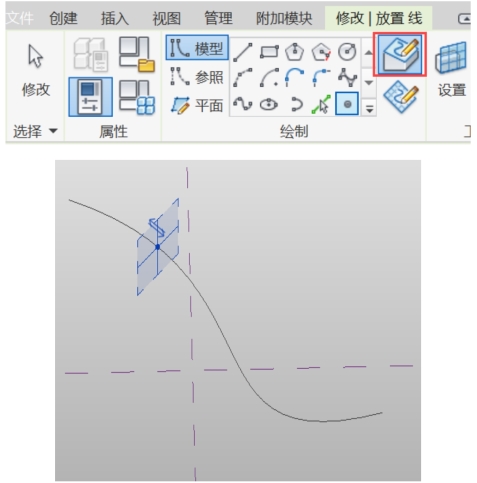

单击“创建”→“绘制”→“点图元”，并选择“在面上绘制”，在路径上单击放置如图11-19所示的参照点。

图11-19　绘制点图元

单击“创建”→“绘制”→“模型”→“矩形”工具，并设置“在工作平面上绘制”，选择参照点工作平面，在参照点的工作平面上绘制一个矩形，如图11-20所示。

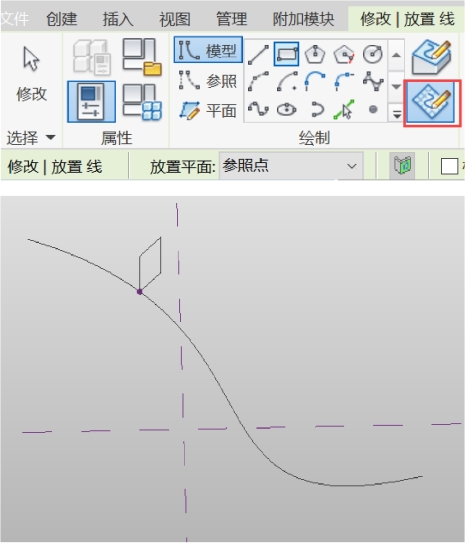

图11-20　绘制参照平面上的矩形轮廓线

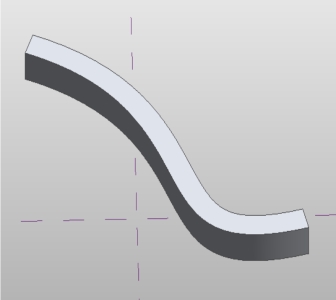

选择样条曲线和矩形轮廓线，单击“修改| 线”→“形状”→“创建形状”工具，即可完成如图11-21所示放样形状的创建。

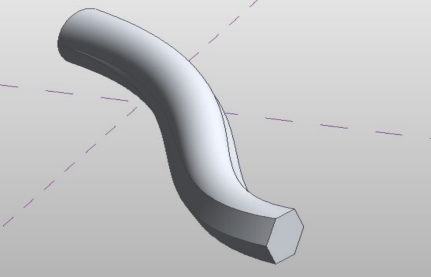

图11-21　放样形状创建

体量放样特点：

（1）如果轮廓是闭合轮廓，则可以使用多分段的路径或闭合路径来创建放样。

（2）如果轮廓是开放的轮廓，则只能沿单段路径进行放样，无法沿多段路径或闭合路径放样。

5.体量放样融合

体量放样融合由线和两个垂直于线的二维轮廓组成。放样融合中的线用于定义放样融合的路径，二维轮廓用于定义不同截面形状。创建步骤如下：

单击“创建”→“绘制”→“模型线”→“样条曲线”工具，绘制一条路径，如图11-22所示。

图11-22　绘制路线

单击“创建”→“绘制”→“点图元”，沿路径放置两个参照点，如图11-23所示。

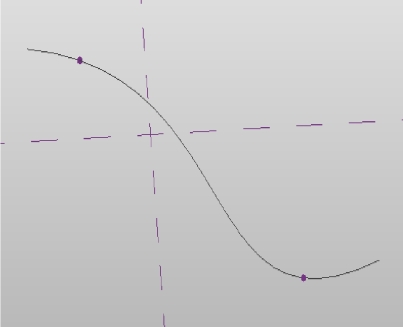

图11-23　放置参照点

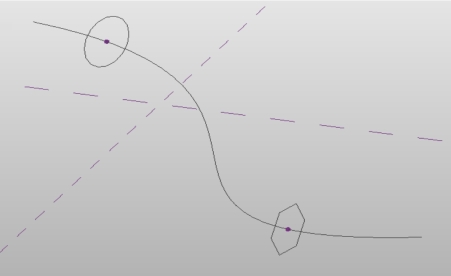

分别设置参照点为工作平面，绘制如图11-24所示的不同闭合轮廓。

图11-24　绘制两个不同闭合轮廓

选择路径和轮廓，单击“修改 | 线”→“形状”→“创建形状”，即可完成放样形状的创建，放样结果如图11-25所示。

图11-25　放样创建

体量放样融合时可沿多个垂直于放样线的轮廓放样融合。放样的路径及轮廓如图11-26所示，放样融合后如图11-27所示。

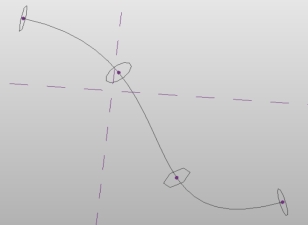

图11-26　放样路径及轮廓

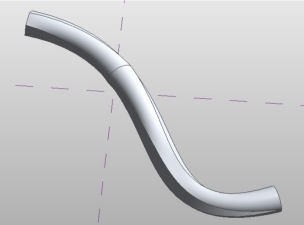

图11-27　放样融合形状
