【案例知识点】

门族创建流程。

嵌套族使用。

门族平立剖二维表达创建。

构件可见性设置。

1.前期准备

门族三维效果如图10-144所示，由贴面、门框、把手及嵌板组成，其中嵌板又包含木质嵌板与玻璃嵌板。此门族除了需要满足形体参变（宽度与高度），还要满足出图需要（平面、立面及剖面二维表达）。

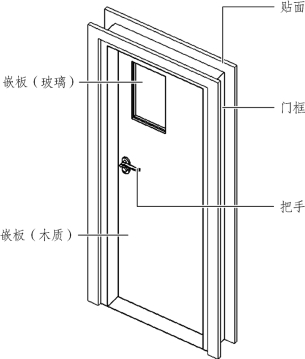

图10-144　门族三维效果图

2.确定族样板

门属于特殊构件，创建时选择族样板列表中的“公制门.rft”。

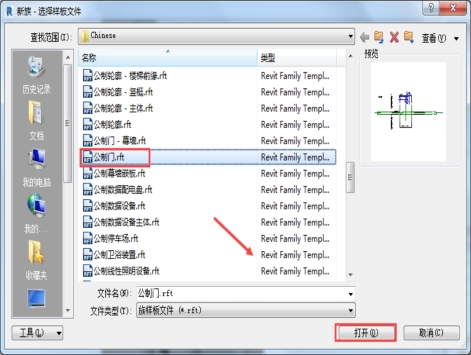

单击“文件”→“新建”→“族”→选取“公制门.rft”族样板，如图10-145所示。

完成后将族保存为“单扇平开门.rfa”。

图10-145　选择族样板

注意：这里族类别默认为“门”，不需要修改。

3.族创建构思

三维形体根据对门的形状分析，主要由贴面、门框、把手及嵌板四大部分组成。贴面属族样板中自带构件，不需要重新创建；门框与嵌板可以通过拉伸、放样等形体创建命令创建；把手采用嵌套的方式创建，既便于整体控制也便于多次重复使用。

1）创建门框

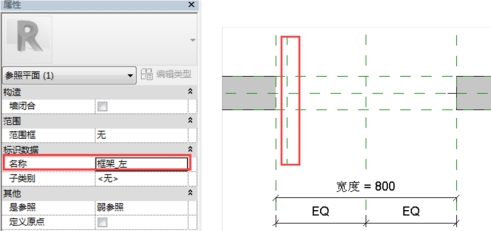

双击进入楼层平面：参照标高绘制参照平面；选择参照平面，在属性栏中为此参照平面添加名称“框架_左”，如图10-146所示。

图10-146　创建门窗

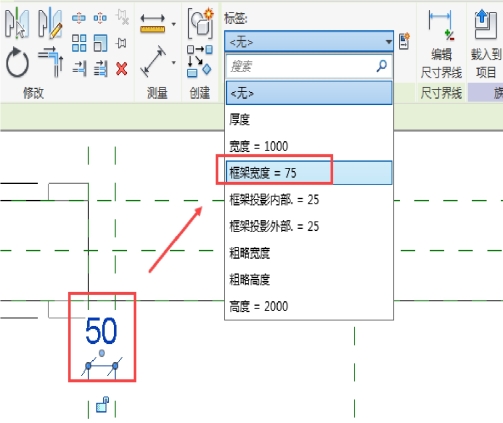

单击“注释”→“对齐尺寸标注”，标注“框架_左”参照平面与左侧参照平面的距离，并为此标注添加类型参数“框架宽度”，然后将此参数修改为50，如图10-147所示。

图10-147　添加类型参数

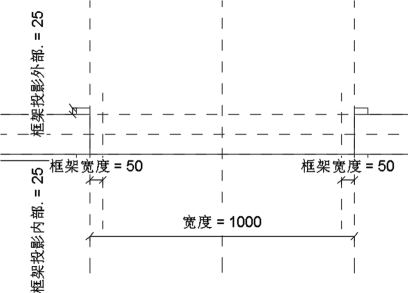

同理，在门洞右侧绘制参照平面“框架_右”并添加参数“框架宽度”，完成后如图10-148所示。

图10-148　添加类型参数

注意：这里使用的参数“框架宽度”是族样板自带参数。一般情况下，我们要优先使用族样板自带参数。族样板自带参数无法删除。

双击进入“立面：内部”，选择创建选项卡下的“放样”命令，然后单击选择“绘制路径”，如图10-149所示。

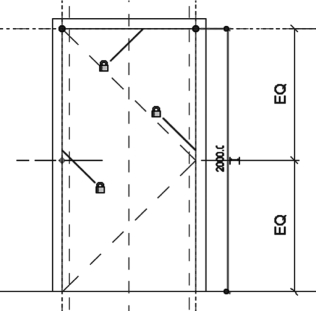

沿着门洞边界线绘制路径线，注意绘制顺序为从左到右。绘制完成后依次将路径线锁定在对应的参照平面上，单击完成放样路径的创建，如图10-150所示。

图10-149　放样路径绘制选项卡

图10-150　锁定放样路径

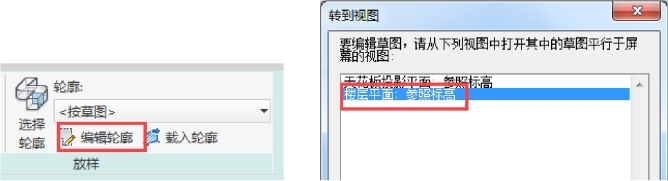

在修改上下文选项卡中单击“编辑轮廓”，然后在弹出的“转到视图”对话框中选择“楼层平面：参照标高”，进入编辑轮廓界面，如图10-151所示。

图10-151　转换视图

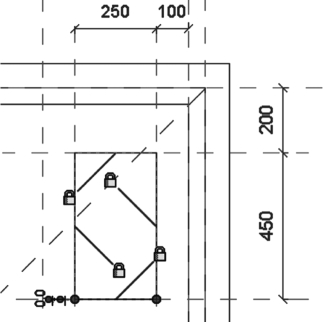

绘制轮廓，并将此轮廓四个边与对应的参照平面锁定，如图10-152所示。

图10-152　锁定轮廓

两次单击完成门框形体的创建。

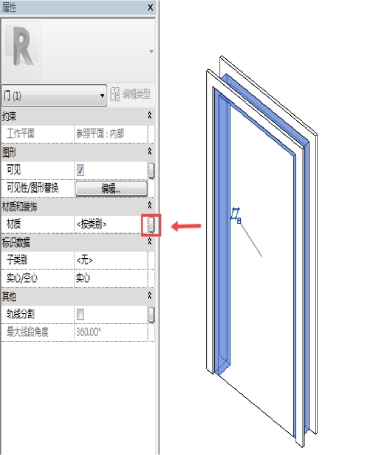

进入三维界面，选择刚刚创建的门框，在属性栏中选择材质关联符号，如图10-153所示。

图10-153　关联材质

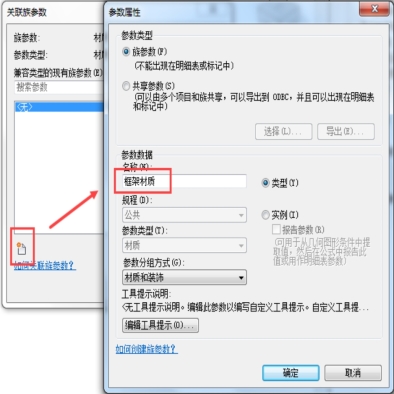

在弹出的关联材质对话框中，新添加材质参数“框架材质”，如图10-154所示。至此，完成门框的创建。

图10-154　添加材质参数

2）创建门嵌板

门嵌板分木质嵌板与玻璃嵌板两部分，这里用两个拉伸来实现。

双击进入楼层平面：参照标高，绘制如图10-155所示两个参照平面，用于定位门嵌板位置。为绘制的两个参照平面命名，嵌板下边线参照平面命名为“嵌板”，中心参照平面命名为“嵌板中心”。

图10-155　绘制参照平面

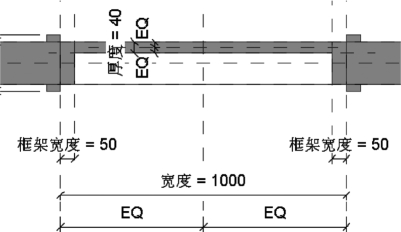

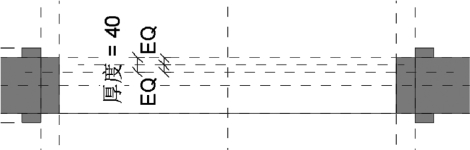

添加类型参数“厚度”，并通过EQ 均分命令定位嵌板中心线，如图10-156所示。

图10-156　添加类型参数

注意：这里的参数“厚度”是族样板自带参数。

双击进入“立面：外部”，绘制如图10-157所示四条参照平面，然后分别对参照平面进行尺寸标注以对其位置进行约束。

图10-157　绘制参照平面

注意：此处尺寸标注不仅仅只是定位，还对参照平面的位置起约束作用，因此一定要将此标注标出来，不可标完之后删除。

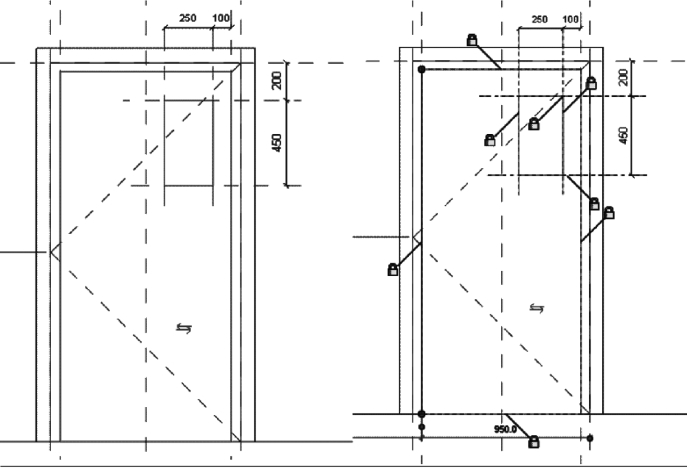

单击“创建”选项卡下的“拉伸”命令，绘制如图10-158所示木质嵌板轮廓，并将轮廓边线与对应的参照平面锁定。

图10-158　绘制锁定轮廓

单击完成木质嵌板的创建。进入楼层平面：参照标高，调整木质嵌板的厚度，使它的两侧分别于厚度参数的两边锁定，如图10-159所示。

图10-159　调整锁定嵌板厚度及参数

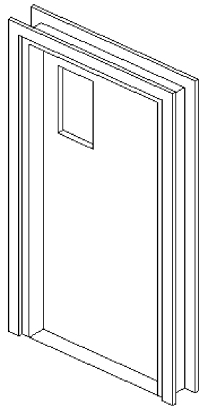

完成后如效果图10-160所示。

图10-160　完成的嵌板模型

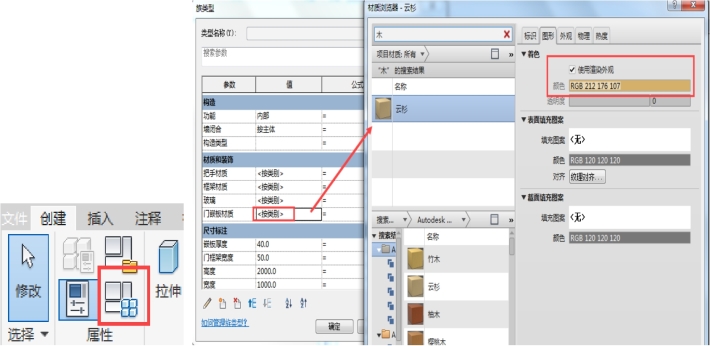

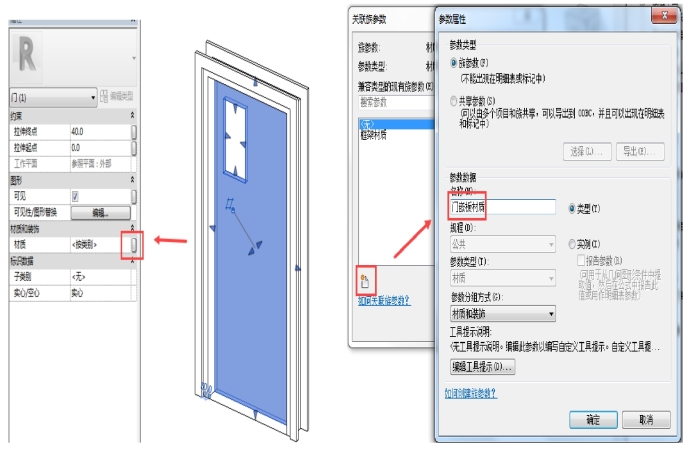

接下来需要为刚刚创建的木质嵌板附加材质，方法与门框相同。如图10-161所示，选择木质嵌板，单击材质关联符号，在弹出的关联材质对话框中，新添加材质参数“门嵌板材质”。

图10-161　新建材质参数并关联嵌板

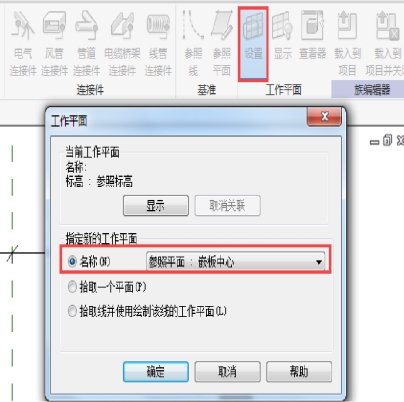

通过拉伸创建玻璃嵌板。单击“创建”→“设置”，在弹出的工作平面对话框中，名称项选择“参照平面：嵌板中心”，如图10-162所示。

图10-162　创建工作平面

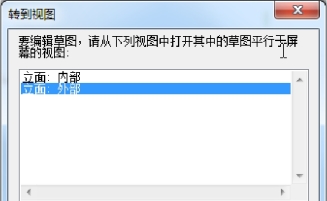

接下来软件弹出“转到视图”对话框，选择“立面：外部”，如图10-163所示。

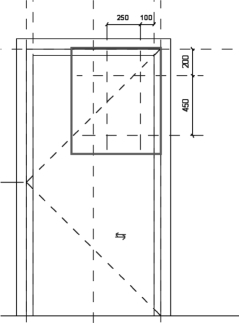

单击“创建”选项卡下的“拉伸”命令，绘制如图10-164所示玻璃嵌板轮廓，并将轮廓边线与对应的参照平面锁定。

图10-163　选择视图

图10-164　绘制锁定轮廓

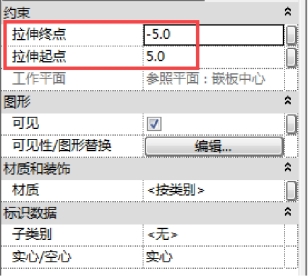

设置玻璃嵌板的厚度，如图 10-165 所示，将拉伸终点设置为“-5.0”，拉伸起点设置为“5.0”。

图10-165　设置玻璃嵌板厚度

单击完成玻璃嵌板的创建。用同样的方法，为玻璃嵌板关联材质“玻璃”，如图10-166所示。

图10-166　关联材质

至此，门嵌板创建完成。

3）创建门把手

单击“插入”→“载入族”，载入文件包中的族文件“门锁”。载入过后，展开项目浏览器，门锁族在列表中，如图10-167所示。

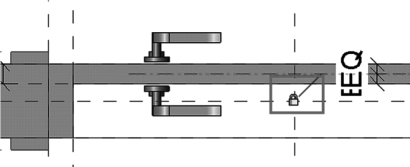

双击进入楼层平面：参照标高，选择门锁类型，并将其拖拽到平面中；通过对齐命令，将门锁中心锁定在嵌板中心线上，如图10-168所示。

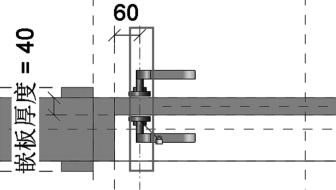

绘制如图10-169所示参照平面，通过尺寸标注对其进行定位。然后将门锁竖直方向锁定在此参照平面上，完成对门锁平面的定位。

图10-167　载入族

图10-168　创建锁定门锁

图10-169　门锁定位

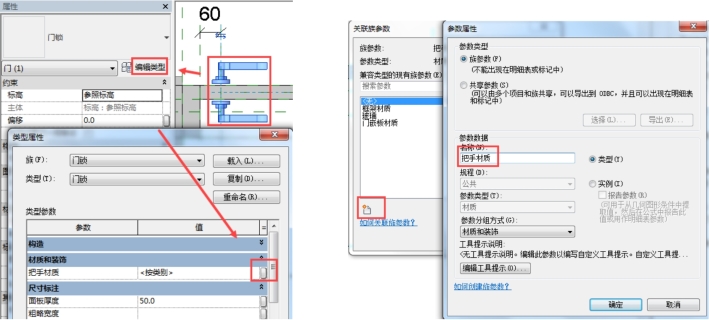

选择门锁族，单击“编辑类型”，在弹出的类型属性对话框中，将把手材质参数关联到本族的把手材质参数中，如图10-170所示。(www.daowen.com)

图10-170　关联把手材质参数

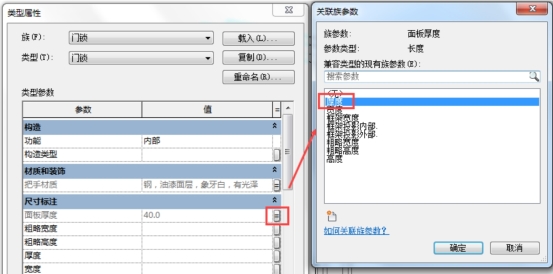

用同样的方法，将门锁的“面板材质”参数与“厚度”参数关联，如图10-171所示。

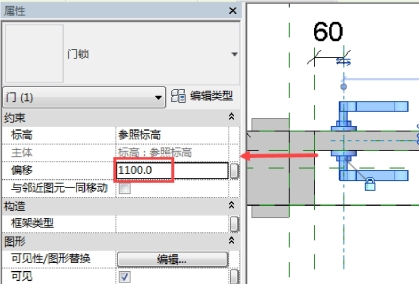

最后来设置门锁的高度。如图10-172所示，选择门锁后，将其属性栏中的“偏移”设置为“1100.0”，这样就固定了门锁的高度。

完成后效果如图10-173所示。

图10-171　关联面板材质参数

图10-172　固定门锁高度

图10-173　把手绘制完成后模型

打开族类型对话框，为添加的材质参数赋值，如图10-174所示。

图10-174　材质参数赋值

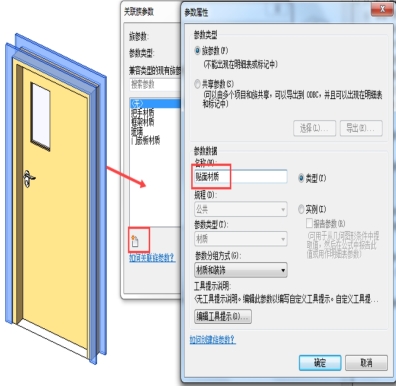

将视图切换到三维，发现贴面没有附加材质。选择贴面，用同样的方法为其关联材质参数“贴面材质”，并为其赋值，如图10-175所示。

图10-175　关联材质参数

至此，完成了单扇平开门主体模型的创建。通过修改参数值来测试门族是否会按照规划的方式进行参变。

4.创建二维表达

单扇平开门的二维表达包含平面表达、立面表达及剖面表达三部分。

1）平面二维表达

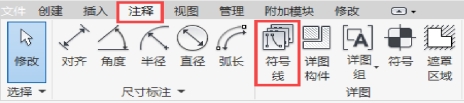

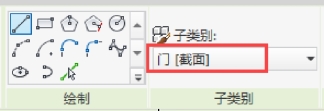

双击进入楼层平面，参照标高视图，单击“注释”选项卡→“符号线”命令，设置符号线的子类别为“门[截面]”，如图10-176，图10-177所示。

图10-176　注释选择界面

图10-177　设置符号线子类别

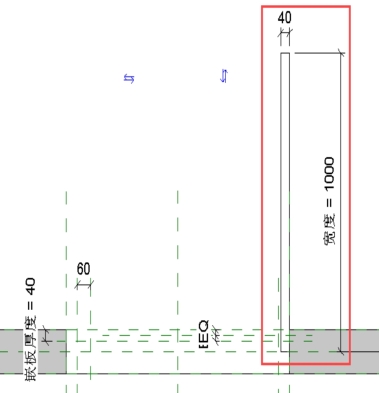

绘制如图10-178所示符号线，添加参数。

图10-178　绘制符号线并添加参数

注意：此处宽度参数为已有参数，添加时从参数下拉菜单中选择即可，不需要重新添加。

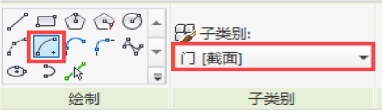

在绘制面板选择“圆心端点弧”，子类别选择“门[截面]”，如图10-179所示。

图10-179　设置绘制类型

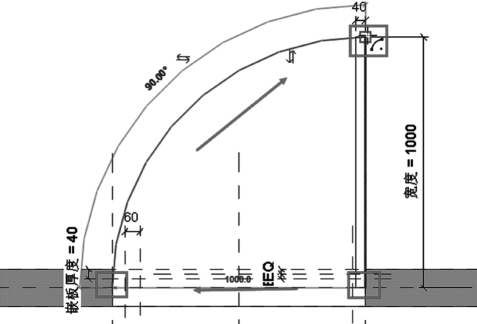

按照图10-180所示顺序，依次捕捉三个端点，完成弧线的创建。

图10-180　绘制弧线

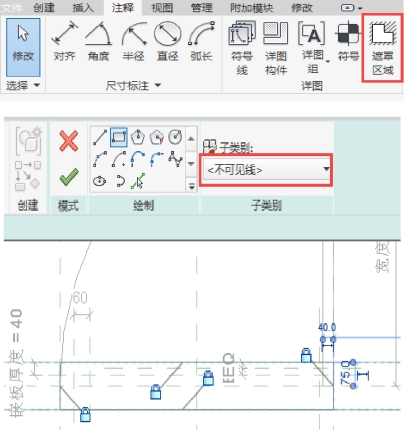

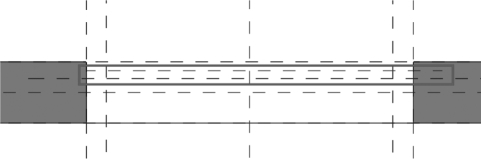

单击“注释”选项卡→“遮罩区域”命令，绘制工具选择“矩形”，子类别选择“不可见线”，如图10-181所示。沿着门洞边线，绘制矩形填充区域，边线与对应的参照平面锁定。

图10-181　绘制不可见线

至此，完成门族平面二维表达的创建。

2）立面二维表达

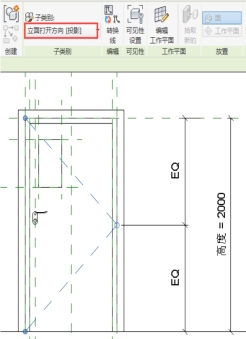

立面主要是绘制门的开启线。样板中自带开启线，如果是单扇门可以直接用，如果是双扇门，需要根据门的情况重新绘制。绘制时主要线的子类别要选择“立面打开方向（投影）”，如图10-182所示，这里就不需要重新绘制了。

图10-182　立面打开方向线

3）剖面二维表达

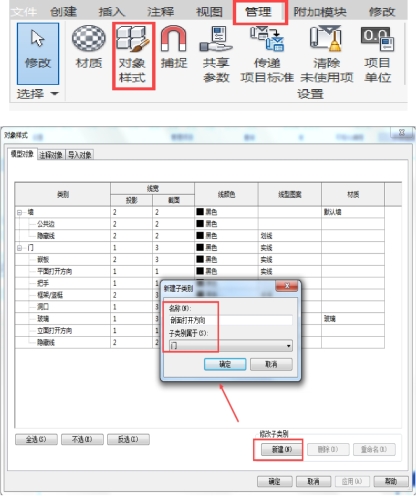

单击“管理”选项卡→“对象样式”命令，在弹出的对象样式对话框中，新建子类别“剖面打开方向”，子类别属于“门”，如图10-183所示。

图10-183　剖面二维表达设置

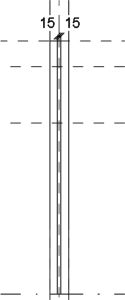

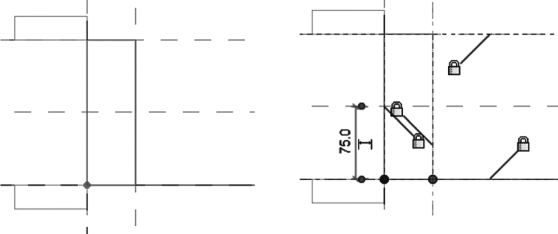

双击进入立面：右，单击“注释”选项卡→“符号线”命令，子类别选择“剖面打开方向（截面）”绘制四根竖直符号线，两侧的符号线分别与墙边线对齐，中间两根符号线按照图10-184所示进行定位。

图10-184　绘制符号线

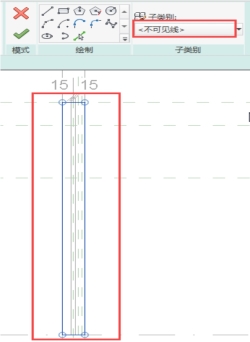

绘制剖面的遮罩区域。单击“注释”选项卡→“遮罩区域”命令，绘制工具选择“矩形”，子类别选择“不可见线”，如图10-185所示。绘制矩形填充区域，边线与对应的参照平面锁定。

图10-185　绘制不可见线

至此，完成剖面二维表达的创建。

5.可见性设置

下面设置门族各个构件在不同类型视图下的显示。

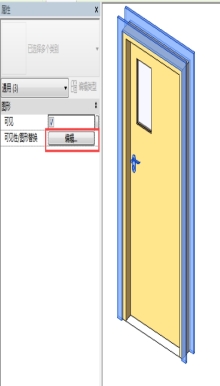

如图10-186、图10-187所示，同时选择贴面和门锁，单击属性栏中的“可见性/图形替换”，设置构件在“平面/天花板平面视图”“粗略”及“中等”模式下不可见。

图10-186　可见性控制按钮

图10-187　可见性设置

如图10-188、图10-189所示，同时选择木质嵌板和玻璃嵌板，单击属性栏中的“可见性/图形替换”，设置构件在“平面/天花板平面视图”“当在平面/天花板平面视图中被剖切时（如果类别允许）”模式下不可见。

图10-188　设置嵌板可见性

图10-189　设置可见视图

完成三维构件可见性设置之后，接着设置符号线的可见性。

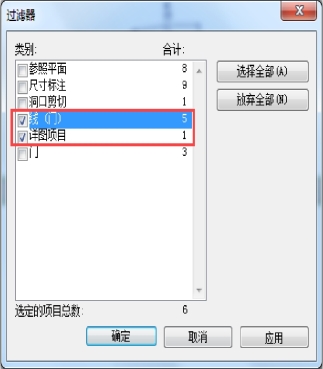

双击进入楼层平面：参照标高视图，通过过滤器选择所有的“线（门）”和“详图详图”并设置可见性，如图10-190、图10-191所示。

图10-190　过滤器选择

图10-191　可见性设置

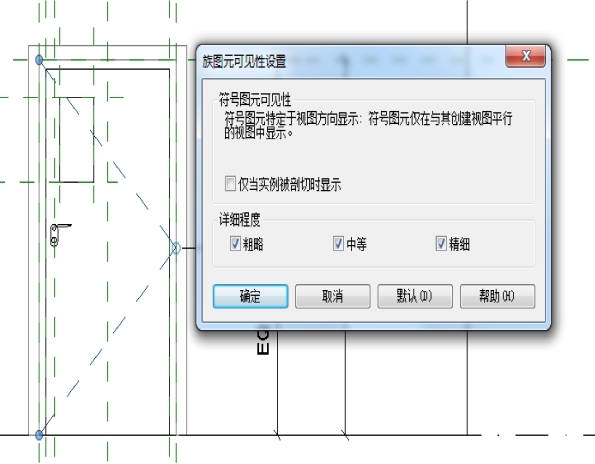

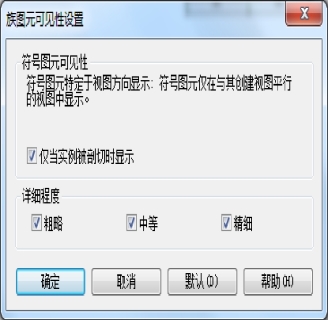

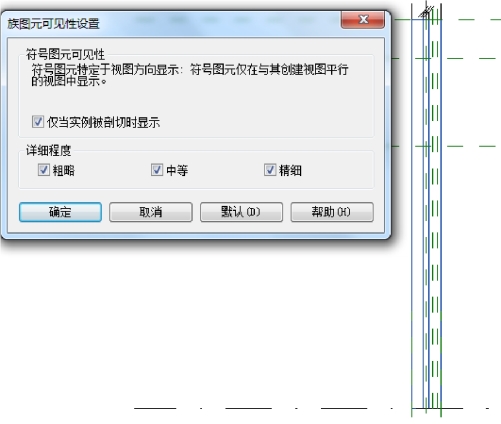

双击进入立面：内部，框选所有的符号线并设置可见性，如图10-192所示。

图10-192　图元可见性设置

双击进入立面：右，框选所有的符号线并设置可见性，如图10-193所示。

图10-193　符号线可见性设置

至此，完成对族中所有构件的可见性设置。

6.类型设置

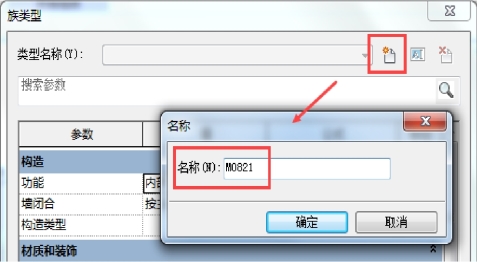

打开族类型对话框，创建类型“M0821”，如图10-194所示。

图10-194　创建族

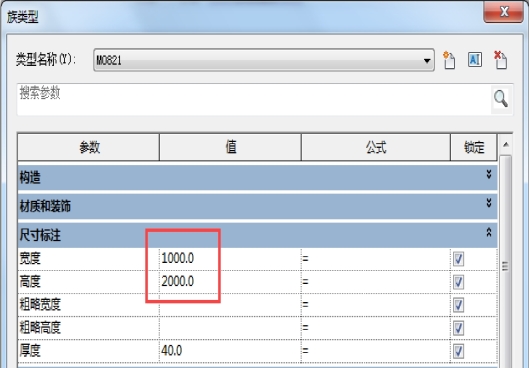

设置宽度、高度参数，如图10-195所示。可以通过上下移动参数来调整参数的位置。

图10-195　设置族参数

7.其他设置

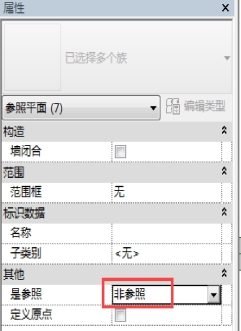

保留族样板中已有的参照平面的“是参照”属性，其余新建参照平面的“是参照”均设置为“非参照”，如图10-196所示。

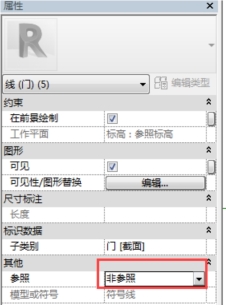

所有“符号线”的“参照”均设置为“非参照”，如图10-197所示。

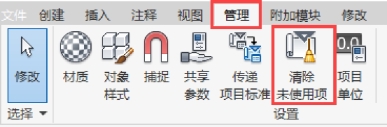

单击“管理”选项卡→“清除未使用项”命令，清空族中没有使用的多余的构件，如图10-198所示。

图10-196　更改参照平面参照属性

图10-197　更改符号线参照属性

图10-198　清除未使用项

保存视图。
