【案例知识点】

参数添加及参数使用。

族插入点判断及运用。

1.前期准备

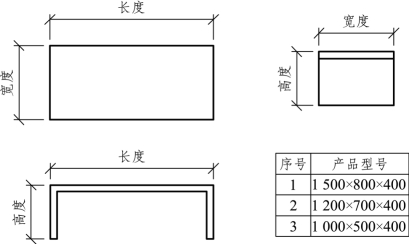

受家具厂家委托，根据厂家设计图，做一个可参变的矩形茶几，厂家设计图如图10-118所示。产品型号有 1 500 mm×800 mm×400 mm，1 200 mm×700 mm×400 mm，1 000 mm×500 mm×400 mm：由于茶几构造简单参变容易，不用考虑嵌套族。

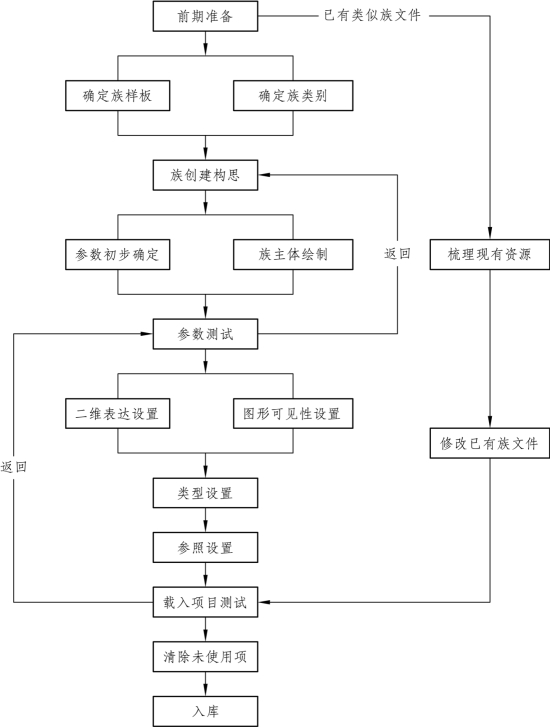

图10-117　入库流程图

图10-118　厂家设计图

2.确定族样板

由于对茶几在项目上的放置使用没有什么特殊要求，可以选择“公制常规模型”或“公制家具”族样板。

3.确定族类别

茶几属于家具类，所以选择族类别为“家具”。

4.族创建构思

确定茶几族插入点：在平面视图中，以矩形几何中心为插入点，长度、宽度参数以中心为基点向两侧参变。

在前立面视图中，茶几底部与参照标高对齐，向上参变高度。

5.参数初步确定

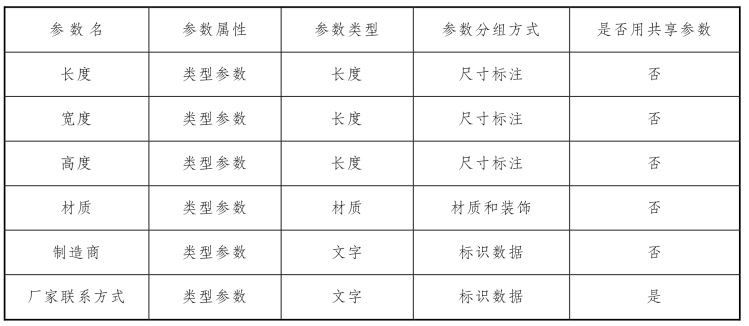

初步确定参数，如表10-1所示。

表10-1　参数表

6.族主体绘制

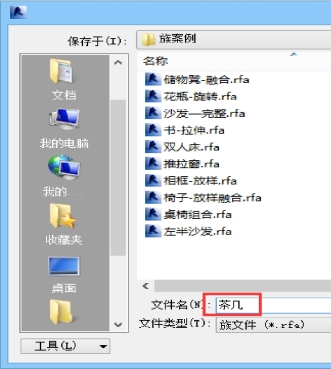

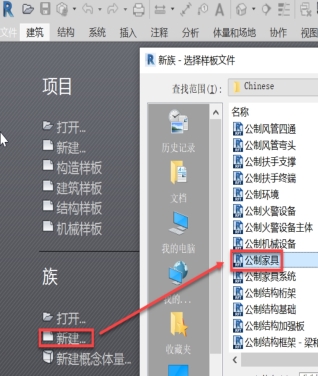

（1）如图10-119所示，选择族样板，单击“文件”下按钮，选择“新建”→“族”命令，打开“新族—选择样板文件”对话框，选择“公制家具”，单击“打开”，新建族文件，将族另存为“茶几”，具体窗格如图10-120所示。

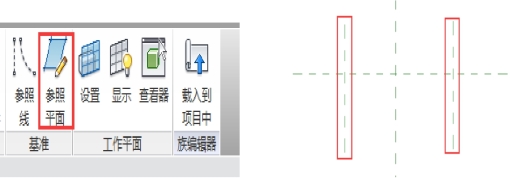

（2）在项目浏览器中，双击楼层平面下的“参照标高”，进入平面视图。选择“基准”面板下的“参照平面”，绘制如图10-121所示两条参照平面。

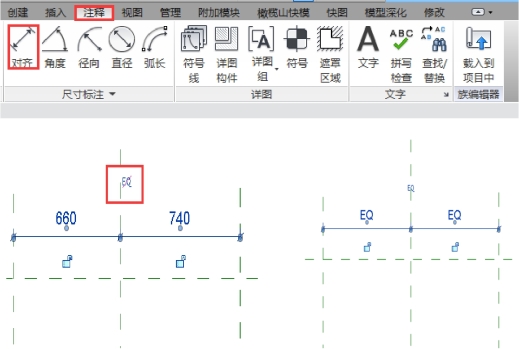

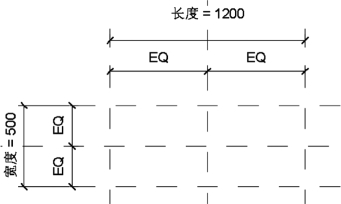

单击“注释”选项卡下的“对齐”命令，为刚刚绘制的两条参照平面进行标注，标注完成后，单击标注上方出现的“EQ”，将两条参照平面均分，如图10-122所示。

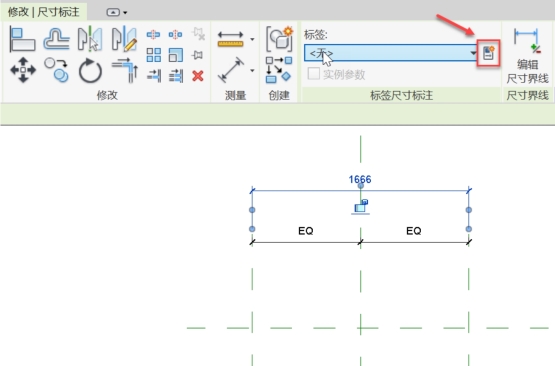

（3）再次使用“注释”→“对齐”命令，对刚刚绘制的参照平面进行标注，然后选择此尺寸标注，在标签栏中选择“添加参数”，如图10-123所示。

图10-119　新建族操作示意

图10-120　另存族窗格示意

图10-121　绘制参照平面

图10-122　参照平面均分

图10-123　添加参数设置

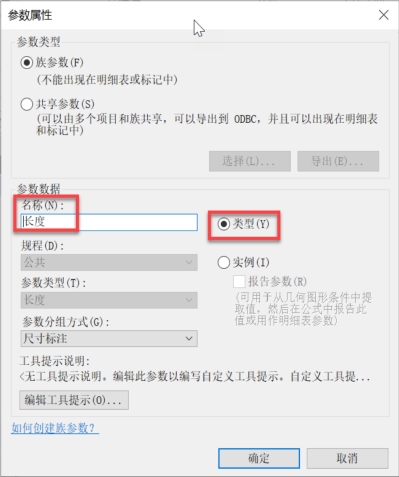

（4）在弹出的参数属性对话框中，输入参数名称“长度”，选择参数属性为“类型”参数，其余选项不变，单击“确定”完成参数的添加，如图10-124所示。

（5）选择刚刚添加的参数，单击参数值，对参数值进行修改，输入“1200”，如图10-125所示。

图10-124　参数添加

图10-125　参数值修改

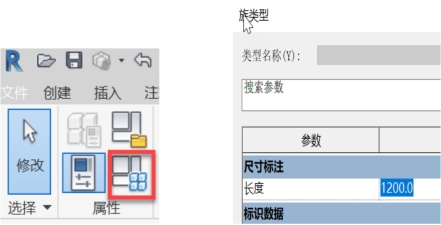

对于修改参数值，还有另一种方式，打开族类型对话框，找到相应的参数，修改参数后面的值，如图10-126所示。

图10-126　通过族类型修改参数

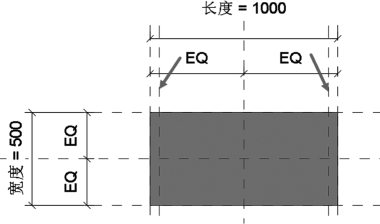

（6）用同样的方式，在水平方向绘制两条参照平面，对其进行尺寸标注并将其EQ 均分。添加宽度参数，参数类型为“类型”参数，设置宽度初值为500，完成后如图10-127所示。

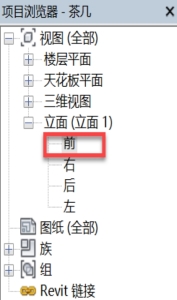

（7）双击选择“项目浏览器”→“立面”→“前”立面，进入前立面视图（见图10-128），在参照标高上方绘制一条参照平面，标注完成后添加类型参数。

图10-127　设置参数后平面显示

图10-128　项目浏览器选择立面

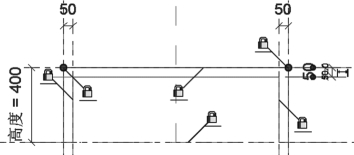

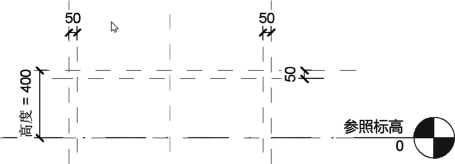

然后在该视图（前立面视图）中，绘制三个参照平面并设置初值为50，如图10-129所示。

图10-129　设置参照平面

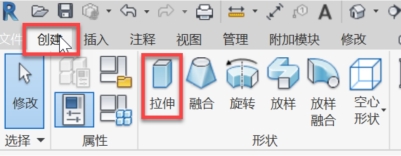

（8）主体绘制。打开前立面视图，单击“创建”选项卡下的“拉伸”命令，进入编辑拉伸界面，如图10-130所示。

(www.daowen.com)

图10-130　创建拉伸窗体

运用绘图工具，绘制如图10-131所示图形。

图10-131　绘制拉伸

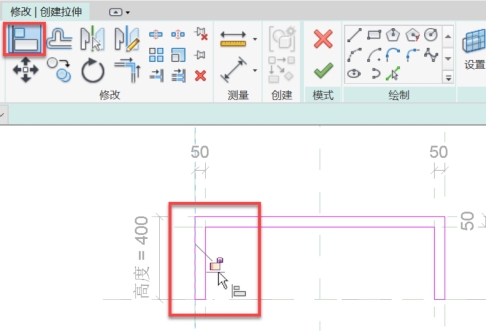

选择“修改”→“对齐”命令，先选择被对齐的参照平面，再选择要对齐的边，单击锁定。锁定的目的是当参数发生改变时，参数驱动参照平面，参照平面约束轮廓边。如图10-132所示。

图10-132　锁定轮廓边

用同样的方法，将其余7 边分别锁定对应的参照平面，如图10-133所示。

图10-133　锁定其他参照平面

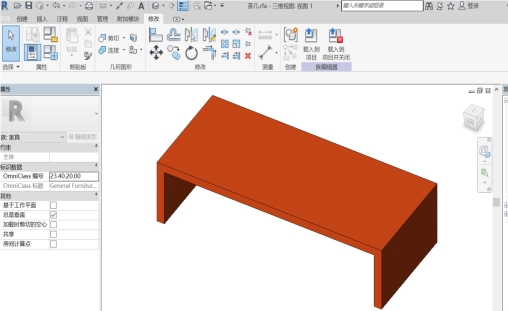

然后单击完成拉伸绘制，在三维视图中如图10-134所示。

图10-134　三维视图选择及显示

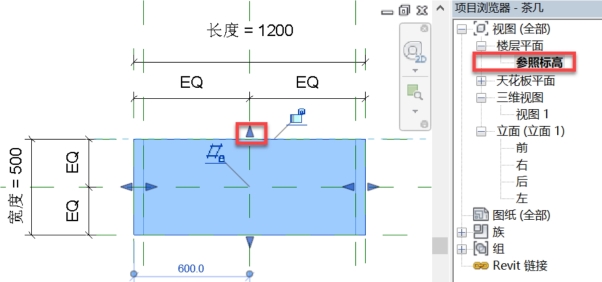

双击“项目浏览器”→“视图”→“楼层平面”→“参照标高”，进入平面视图中，选择绘制的拉升形体，拖拽造型操作柄（小三角形）至相应的位置，并用对齐命令分别锁定拉伸形体的上下面，如图10-135所示。

图10-135　锁定拉伸

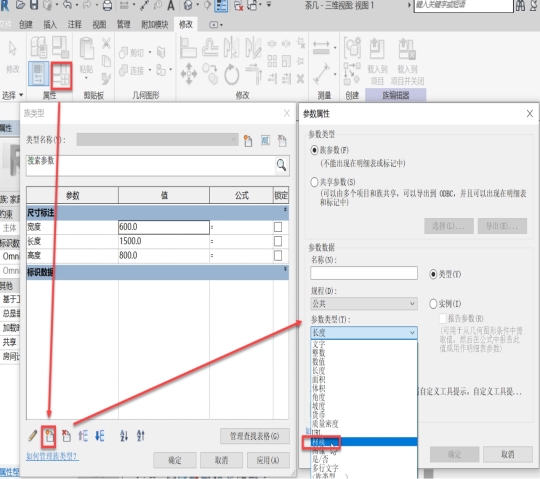

（9）材质参数添加。选择“族类型”→“新建参数”，“参数类型”设置为“材质”，参数名称为“茶几材质”，如图10-136所示。

图10-136　族材质参数添加

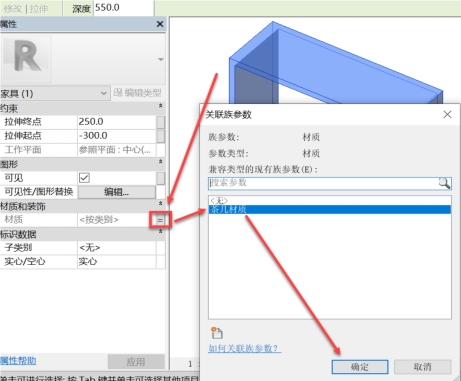

（10）材质参数关联：选择茶几图形→“属性”→“材质和装饰”→“材质”→“关联族材质”，选择“茶几材质”参数并单击“确定”，如图10-137所示。

图10-137　族材质参数关联

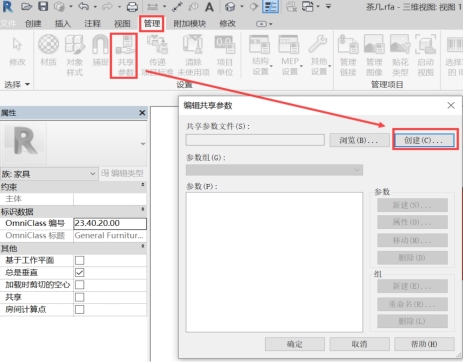

（11）创建共享参数并编辑，如图10-138所示。

图10-138　共享参数创建

7.参数测试

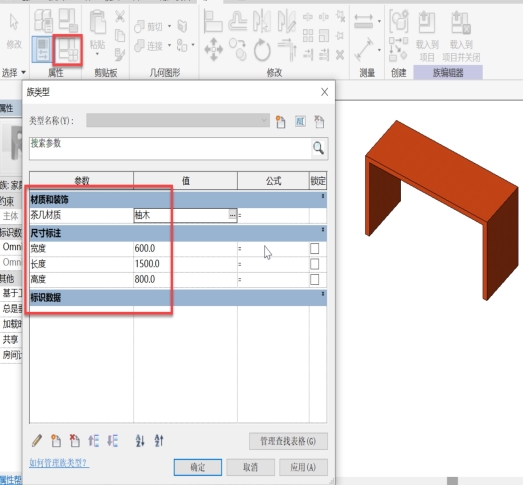

双击“项目浏览器”→“视图”→“三维视图”→“视图1”进入三维视图窗口，打开“族类型”对话框，分别调整参数“茶几材质”“宽度”“长度”“高度”的值，观察模型是否参变，如图10-139所示。

图10-139　族参数参变测试

8.二维表达设置

由于茶几族图形简单，由图形形状本身作为平、立、剖面二维表达，故不用单独设置二维表达。

9.图形可见性设置

同上，不用设置图形可见性。

10.类型设置

根据厂家提供图纸，产品型号有 1 500 mm×800 mm×400 mm，1 200 mm×700 mm×400 mm，1 000 mm×500 mm×400 mm。由于产品类型少，选择直接通过“族类型”创建类型。

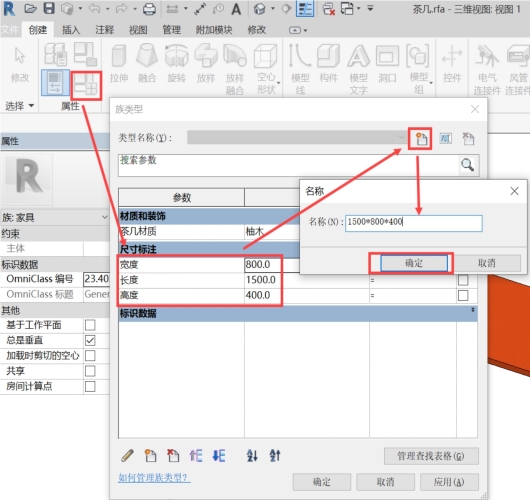

单击“创建”选项卡，对应茶几型号“1500*800*400”设置“族类型”中参数初值，选择“新建类型”，类型名称设置为“1500*800*400”，单击“确定”，如图10-140所示。

图10-140　族参数类型新建

用同样的方法，分别创建茶几类型“1200*700*400”“1000*500*400”。

11.设置参照平面“是参照”参数

在平面视图中，将如图10-141所示不必要的两个参照平面“是参照”参数设置为“非参照”。

图10-141　设置“非参照”

12.子族载入项目测试

将茶几族载入到项目中，测试参数类型及参数是否有效。

13.清除子族未使用项

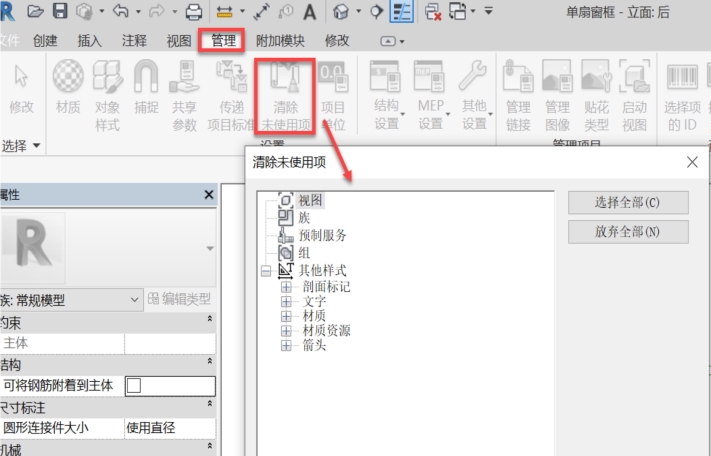

单击“管理”选项卡，设置清除未使用项，将未使用的项删除，减少族文件内存空间，如图10-142所示。

图10-142　清除未使用项

14.入 库

在三维视图工作界面中，设置最终保存状态为三维视图最佳轴测图视角，将族另存为“茶几”，保存到规定的族库路径入库，如图10-143所示。

图10-143　族入库
