使用放样融合命令，可以创建具有两个不同轮廓的融合个体，然后沿路径对其进行放样，它的使用方法和放样大致一样，只是可以选择两个轮廓面。

如果在放样融合时选择轮廓族作为放样轮廓，这时选择已经创建好的放榜融合实体，打开属性对话框，通过更改轮廓1 和轮廓2 中间的水平轮廓偏移和垂直轮廓偏移，来调整轮廓的放样中心线的偏移量，可实现如图10-74所示的偏心放样实例的效果。如果直接在族中绘制轮廓的话，就不能应用这个功能。

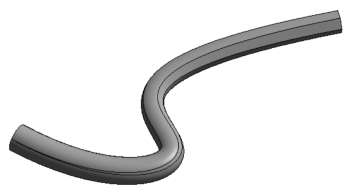

图10-74　放样融合实例三维

案例 椅子的制作

【案例知识点】

掌握放样融合绘制命令。

1.创建族文件

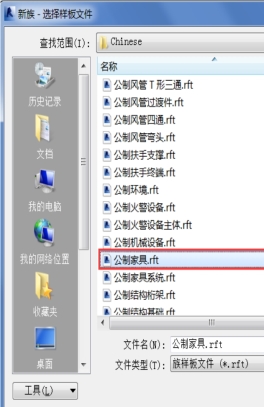

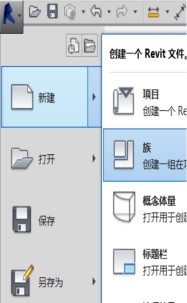

单击“文件”菜单，选择“新建”→“族”，如图10-75所示。在弹出的“新族-选择样板文件”对话框中单击“公制家具.rft”，完成族文件的创建，如图10-76所示。

图10-75　新建族操作窗体

图10-76　族样板文件选择

2.创建平面参照

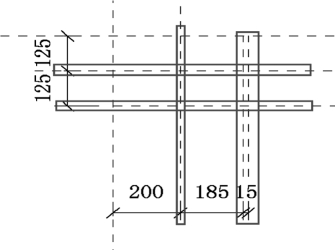

在项目浏览器中单击楼层平面前的加号或者双击展开，然后再双击“参照标高”进入平面视图，选择创建选项卡下基准面板中的参照平面命令，创建如图10-77所示参照。

图10-77　参照标高楼层平面参照平面绘制

3.创建立面参照

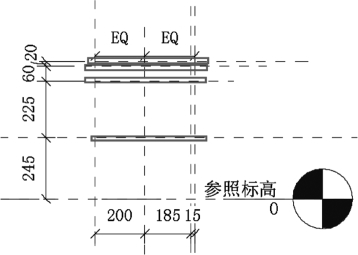

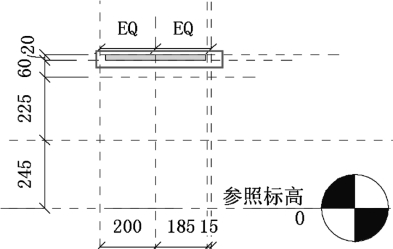

在项目浏览器中单击立面前的加号或者双击展开，然后再双击“前”进入前立面，绘制如图10-78所示参照平面。

4.创建椅子板

在项目浏览器中双击“参照标高”进入平面视图，单击创建选项卡下形状面板中的拉伸命令，使用绘制面板中拾取命令，设置偏移量为20，创建如图10-79所示拉伸路径，单击完成创建。

图10-78　前立面操作平面绘制

图10-79　拉伸路径绘制

转到前立面，拖拽构件的造型操作柄使其与如图10-80所示参照平面对齐。

图10-80　构件对齐参照平面设置

图10-81　放样路径绘制

单击创建选项卡下形状面板中的放样命令，使用拾取命令绘制如图10-81所示放样路径。

单击完成放样路径的创建，单击放样面板上的“选择轮廓”，选择“编辑轮廓”命令，如图10-82所示。

图10-82　放样轮廓编辑窗体示意

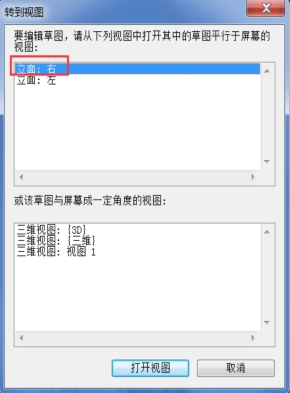

在弹出的转到视图对话框中选择“立面：右”，单击打开视图，进入右立面。

注意：转到视图对话框中出现的不同立面与轮廓平面有关，轮廓平面总是垂直于绘制路径中的线段，有且只有一个，如图10-83所示。

图10-83　视图设置

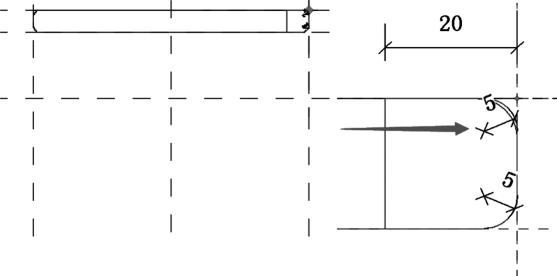

进入右立面视图后，绘制如图10-84所示轮廓。

图10-84　放样轮廓绘制

单击完成放样轮廓的创建，再次单击完成放样。选择刚创建的构件，在弹出的“修改/放样”的上下文选项卡中的几何面板上选择“连接”命令将两构件连接，如图10-85所示。

5.创建椅子腿

单击创建选项卡下形状面板中的放样融合命令，进入前立面绘制如图10-86所示放样融合路径。

图10-85　构件连接后三维显示(www.daowen.com)

图10-86　前立面放样融合路径绘制

单击完成放样融合路径的创建。单击放样融合面板上的“选择轮廓2”→“编辑轮廓”创建融合底部轮廓，在弹出的“转到视图”对话框中选择“楼层平面：参照标高”绘制如图10-87所示轮廓。再次单击完成融合底部轮廓编辑。选择放样融合面板上的“选择轮廓1”→“编辑轮廓”创建融合顶部轮廓，如图10-88所示。

图10-87　底部放样融合路径绘制

图10-88　顶部放样融合路径绘制

单击完成顶融合顶部轮廓的创建，再次单击完成放样融合，如图10-89所示。通过镜像创建其余三个椅子腿，如图10-90所示。

图10-89　放样融合完成三维

图10-90　镜像椅子腿后三维

6.创建椅子装饰构件

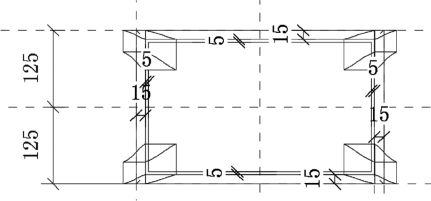

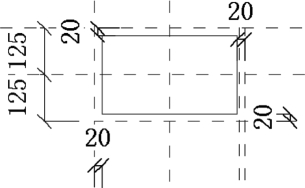

单击创建选项卡下形状面板中的拉伸命令，在平面“参照标高”中绘制如图10-91所示路径。

图10-91　装饰构件路径绘制

单击完成拉伸。转到前立面视图，将刚创建构件与指定参照平面对齐（见图10-92），并与四根桌腿相连接，完成后模型如图10-93所示。

图10-92　构件对齐

图10-93　装饰构件完成模型

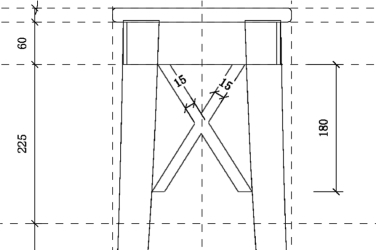

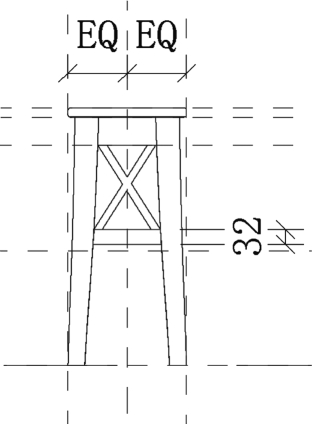

转到右立面，使用拉伸命令绘制如图10-94所示路径。

图10-94　X 支撑构件路径绘制

单击完成拉伸。再次将视图切换到前立面，将刚创建构件拉伸至如图10-95所示位置。

通过镜像创建另一端支撑，完成后如图10-96所示。

图10-95　X 支撑构件拉伸

图10-96　X 支撑完成后椅子三维图

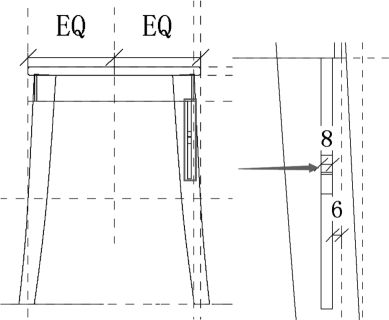

转到右立面，使用拉伸命令绘制如图10-97所示路径。

图10-97　下部支撑路径绘制

单击完成拉伸。再次将视图切换到前立面，将刚创建构件拉伸至如图10-98所示位置。

通过镜像创建另一端挡板，完成后如图10-99所示。

图10-98　下部支撑拉伸示意

图10-99　下部支撑完成后椅子三维图

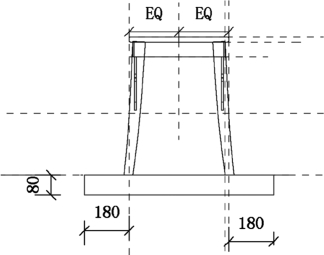

使用空心拉伸命令创建如图10-100所示拉伸路径，将刚创建的空心图元与四根椅子腿依次剪切，完成后如图10-101所示。

图10-100　空心拉伸路径绘制

图10-101　空心拉伸绘制后模型
