放样是用于创建需要绘制或应用轮廓并沿路径拉伸轮廓的族的一种建模方式。其运用方法如下:
在楼层平面视图的参照平面工作平面上画一条参照平面。通常可以用选择参照平面的方式来作为放样的路径。

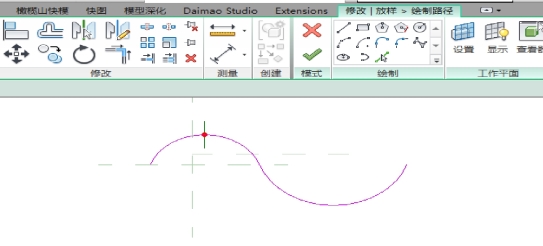

单击功能区中“创建”→“形状”→“放样”,进入放样绘制界面。用户可以使用选项卡中的绘制路径命令画出路径,也可以单击拾取路径,通过选择的方式来定义放样路径。这里单击拾取路径按钮,选择刚绘制的参照平面,单击完成,如图10-57所示。
图10-57 放样路径绘制

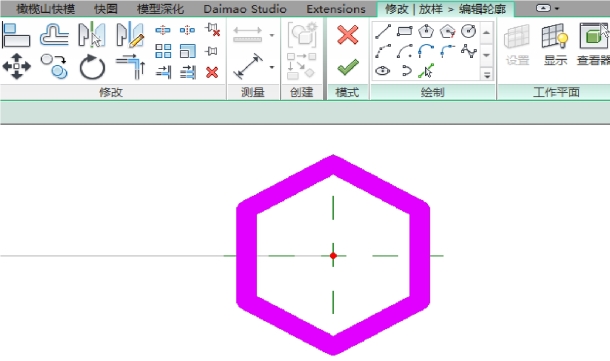

单击选项卡中的编辑轮廓,这时会出现。转到视图对话框,选择“立面:右”。单击打开视图,在右立面视图上绘制轮廓线,即任意一个封闭的形状,如图10-58所示。
图10-58 放样轮廓编辑
单击“完成”,完成轮廓,退出编辑轮廓模式。
单击“修改|放样”选项卡中的完成按钮,完成放样,如图10-59所示。

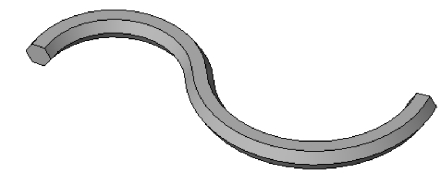

图10-59 放样绘制完成
案例 相框的制作
【案例知识点】
(1)掌握放样绘制命名。
(2)了解材质贴图设置。
1.创建族文件
单击“文件”菜单,选择“新建”→“族”,在弹出的“新族-选择样板文件”对话框中单击“公制家具.rft”,完成了族文件的创建,如图10-60、图10-61所示。

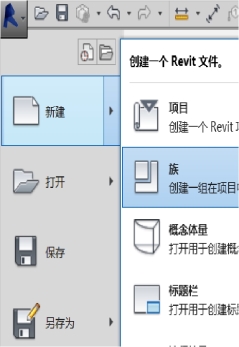

图10-60 新建族窗体操作

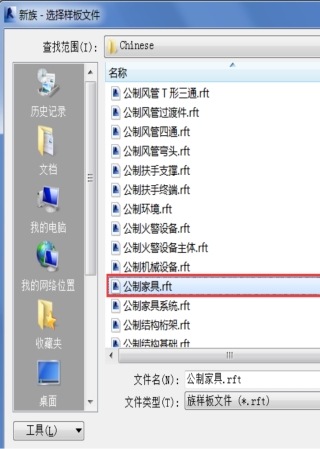

图10-61 族样板文件选择
2.创建平面参照
双击项目浏览器中“前”,进入前立面视图,选择创建选项卡下基准面板中的参照平面命令,绘制参照线如图10-62所示。

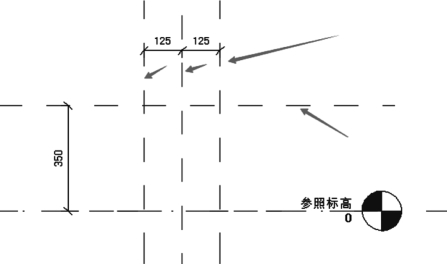

图10-62 绘制参照线
3.创建框架

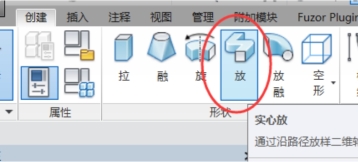

单击创建选项卡下形状面板中“放样”命令,然后选择“修改|放样”选项卡放样面板中的“绘制路径”,单击“矩形”绘制命令,如图10-63、图10-64所示。

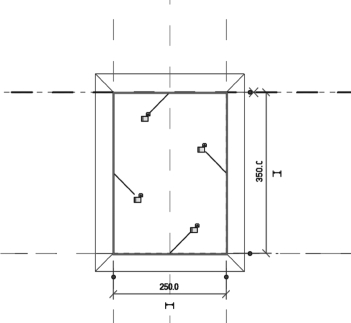

在“前”立面绘制放样路径,如图10-65所示。
(www.daowen.com)
图10-63 放样命令窗体

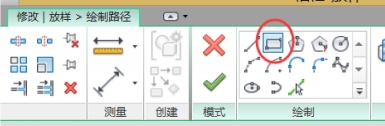

图10-64 单击矩形绘制命令

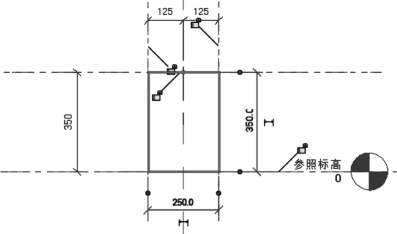

图10-65 放样路径绘制

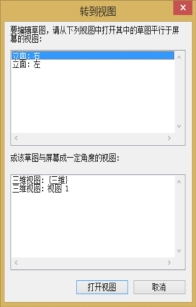

然后单击“完成编辑模式”,单击放样面板中“编辑轮廓”绘制相框的截面轮廓,弹出“转到视图”对话框,选择“右”点击打开,如图10-66、图10-67所示。

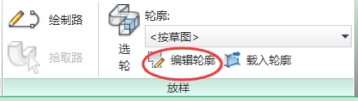

图10-66 编辑轮廓选择窗体
图10-67 视图选择
点击“直线”命令,在右立面绘图区域绘制轮廓,具体尺寸如图10-68所示。
轮廓绘制完成后,单击“完成编辑模式”,完成轮廓编辑,再次单击,完成模型编辑,并到三维视图中查看,如图10-69所示。
图10-68 相框轮廓示意
图10-69 相框模型三维显示
4.创建玻璃
双击“项目浏览器”中的“前”立面,进入前立面视图,单击“创建”选项卡下“拉伸”命令,然后单击“绘制”面板中“矩形”绘制工具(见图10-70),绘制矩形(见图10-71),然后单击“完成编辑模式”。

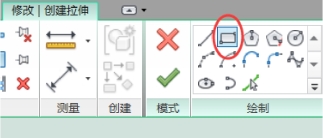

图10-70 拉伸绘制窗体
图10-71 拉伸轮廓
双击“项目浏览器”中“右”立面,选中刚拉伸的照片到指定位置,然后去三维视图查看构件,如图10-72所示。
5.添加材质
为创建的相框及玻璃添加材质,完成后如图10-73所示。
图10-72 拉伸右立面显示
图10-73 相框完成后模型三维
