“拉伸”命令是通过绘制一个或多个不相交的封闭轮廓，在绘制轮廓面的法向方向，给予一个拉伸长度来创建形体，其使用方法如下：

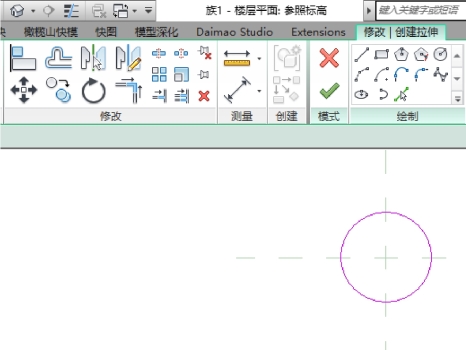

（1）单击“创建”→“形状”选项卡，选择“拉伸”命令，激活“修改/创建拉伸”，选择用“圆形”方式在绘图区域绘制，如图10-14所示。完成后按“Esc”，完成绘制。

图10-14　创建拉伸

（2）单击“修改|创建拉伸”选项卡中的按钮，完成这个实体的创建。

（3）如果需要在高度方向上标注尺寸，用户可以在任何一个立面上绘制参照平面，然后将实体的顶面和底面分别锁在两个参照平面上，再在这两个参照平面之间标注尺寸，将尺寸匹配为一个参数，这样就可以通过改变这个数值来改变圆柱体的高度。

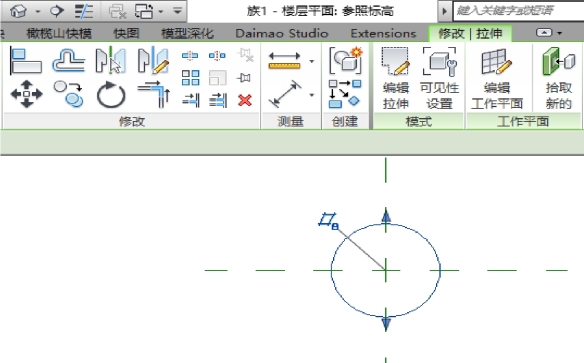

对于创建完的任何实体，用户还可以重新编辑。单击想要编辑的实体，然后单击“修改|拉伸”选项卡中的“编辑拉伸”，进入编辑拉伸的界面。用户可以重新绘制拉伸端面，完成修改后单击“完成”按钮，就可以保存如图10-15所示的修改，退出编辑拉伸的绘图界面。

图10-15　编辑拉伸

案例 书的制作

【案例知识点】

（1）掌握拉伸绘制命名。

（2）了解Revit 平立面视图空间关系。

（3）掌握材质属性设置。

单击“文件”菜单下拉按钮，选择“新建”→“族”命令，打开“新族-选择样板文件”对话框，选择“公制常规模型.rft”，单击“打开”按钮，如图10-16、图10-17所示。

将“项目浏览器”中的“楼层平面”展开，双击“参照标高”进入参照标高平面，选择“创建”→“基准”→ “参照平面”命令，在中心前后平面上方绘制间距为150 mm 的参照平面，如图10-18所示。

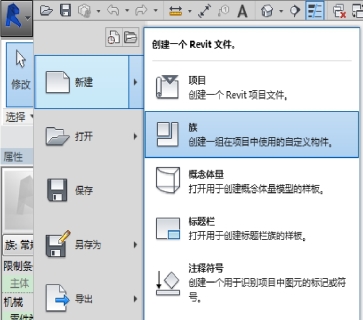

图10-16　新建族界面

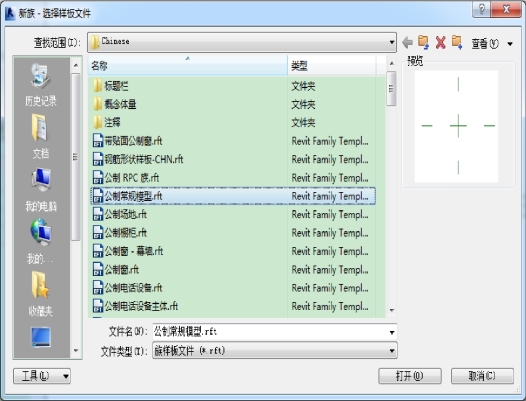

图10-17　选择界面(www.daowen.com)

图10-18　绘制参照平面

进入“参照标高”视图，单击“创建”选项卡，选择 “形状”→“拉伸”，进入“修改|创建拉伸”选项卡中，选择 “直线”与“起点-终点-半径”，数据设置和绘制如图10-19所示书皮轮廓。绘制完成后单击完成拉伸。进入前立面视图，将拉伸构件的高度设置为250，如图10-20所示。

图10-19　书皮轮廓示意图

图10-20　前立面示意图

进入“参照标高”视图，选择“创建”选项卡→“形状”面板→“拉伸”，进入“修改|创建拉伸”选项卡中，选中面板的“拾取线”命令拾取书皮内侧边缘，“起点-终点-半径”绘制如图10-21书上部弧线部分，绘制完成后单击完成拉伸。进入前立面视图，设置拉伸构件的高度，如图10-22所示。

图10-21　书上部弧线部分示意图

图10-22　前立面视图

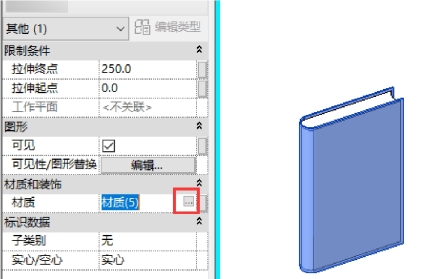

打开三维视图，选择书皮，单击“属性”面板→“材质”栏后面的，如图10-23所示，进入材质浏览器，为书皮添加材质。

图10-23　添加材质

同理，为书纸添加材质。

一本书完成之后，可用同样的办法绘制多本书，也可以通过复制命令，将绘制完成的书进行复制，然后为不同的书添加不同的材质，效果如图10-24所示。

图10-24　书族完成后示意图
