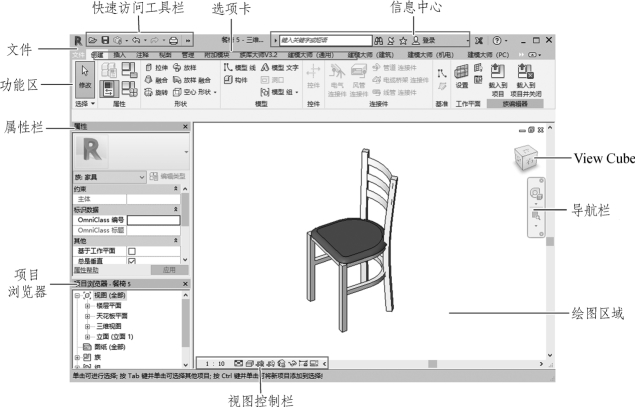

系统族的设置和内建族的创建均在项目环境中进行，本章主要讲解可载入族应用创建，通过新建族→选择族样板，创建族编辑界面，如图10-2所示。

图10-2　族编辑界面

文件：文件选项卡上提供了常用文件操作，例如“新建”“打开”和“保存”。另外，选项卡还提供用户使用更高级的工具（如“导出”和“发布”）来管理文件。单击左上角“文件”按钮，展开文件菜单。

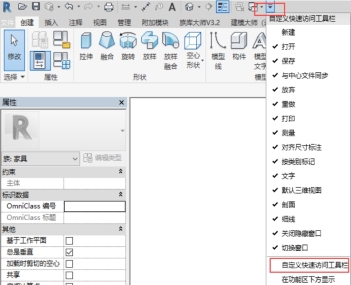

快速访问工具栏：快速访问工具栏默认放置了一些常用的命令和按钮。单击快速访问工具栏下拉菜单，查看工具栏中的命令，勾选或取消勾选以显示命令或隐藏命令，如图10-3所示。单击“自定义快速访问工具栏”选项，在弹出的对话框中对命令进行排序、删除，如图10-4所示。

图10-3　快速访问工具栏界面

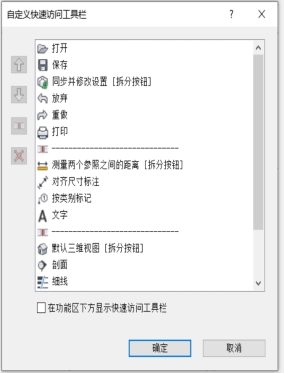

图10-4　自定义快速访问工具栏界面

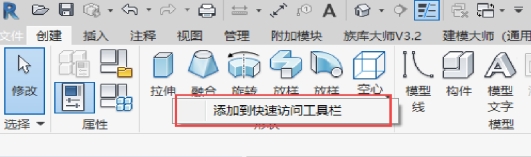

要想在“快速访问工具栏”中添加命令，可右击功能区的按钮，单击“添加到快速访问工具栏”，如图10-5所示。反之，右击“快速访问工具栏”的按钮，单击“从快速访问工具栏中删除”，将该命令从“快速访问工具栏”删除。

图10-5　添加或删除“快速访问工具栏”命令

选项卡：用于创建族时执行某种命令的选项，如图10-6所示。

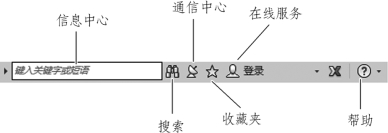

信息中心：用户可单击“通信中心”按钮访问产品，也可以单击“收藏夹”按钮访问保存的主题，如图10-7所示。

功能区：在创建或打开族文件时会显示，它提供创建族所需的全部工具。调整窗口大小时，功能区中的工具会根据可用空间来自动调整大小。该功能使所有按钮在大多数屏幕尺寸下都如图10-8可见。

图10-6　选项卡界面

图10-7　信息中心界面

(www.daowen.com)

图10-8　功能区界面

属性栏：Autodesk Revit 2018 默认将“属性”栏显示在界面左侧，通过“属性”对话框，可以查看和修改图元属性的参数。启动“属性”栏有以下3 种方式：

（1）单击功能区中的“属性”按钮打开，如图10-9所示。

图10-9　单击功能区中的“属性”按钮打开

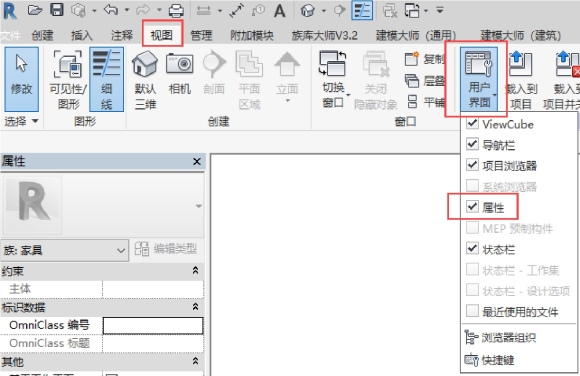

（2）单击功能区中“视图”→“用户界面”下拉菜单，勾选“属性”，如图10-10所示。

图10-10　勾选“属性”

（3）在绘图区域空白处，右击并单击“属性”，如图10-11所示。

图10-11　单击“属性”菜单项

项目浏览器：用于显示当前项目中所有视图、明细表、图纸、族、组、链接的Revit 模型和其他部分的逻辑层次。展开和折叠各分支时，将显示下一层项目。同时，通过右击浏览器的相关项，可以进行“复制”“删除”“重命名”等相关操作。

ViewCube：用户可以利用ViewCube 旋转或重新定向视图。

导航栏：用于访问导航工具，使用放大、缩小、平移等命令调整窗口中的可视区域。

视图控制栏：视图控制栏位于窗口底部、状态栏上方，可以快速访问影响绘图区域的功能。

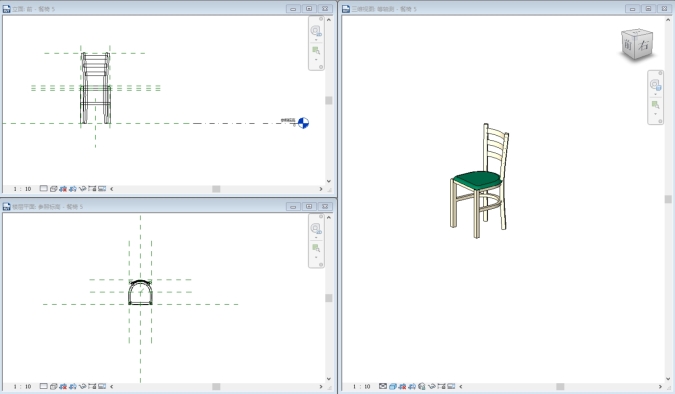

绘制区域：双击“项目浏览器”中的视图名称，绘图区域将显示当前族文件的视图（“楼层平面：参照标高”“立面：前”及三维视图等），使用快捷键“WT”可以平铺窗口，如图10-12所示。

图10-12　平铺窗口
