（1）在项目浏览器中，右击“明细表（数量）”，选择“新建明细表/数量”，如图9-21所示。

（2）在弹出的“新建明细表”对话框中，类别选项选择“门”，然后单击“确定”，如图9-22所示。

图9-21　选择新建明细表

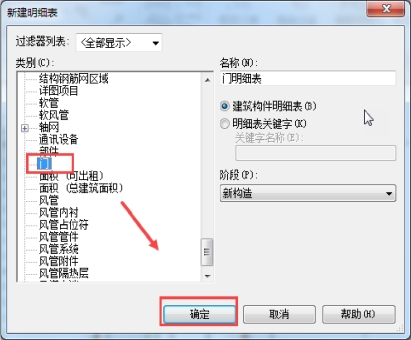

图9-22　选择类别选项“门”

（3）设置字段，将如图9-23所示字段从“可用的字段”添加到“明细表字段”中，并按顺序排列。

图9-23　添加可用字段并按顺序排列

（4）选择排序/成组选项，按照如图9-24所示进行设置。

（5）选择格式选项，按照图9-25所示进行设置。

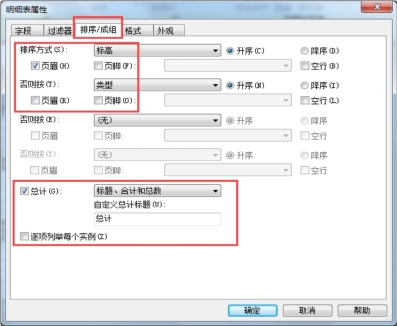

图9-24　设置明细表属性

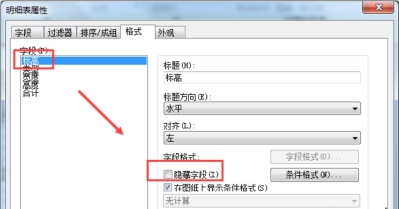

图9-25　设置格式选项

（6）单击完成明细表即可完成创建，完成后如图9-26所示。同理可导出其他构件明细表，实现工程量统计。

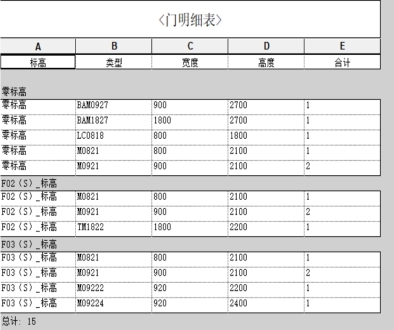

图9-26　明细表完成后示意图(www.daowen.com)

习题

根据图9-27、图9-28、图9-29所示，建立小别墅的结构模型，并创建明细表及图纸。具体要求如下：

（1）建立模型轴网、标高，并按照图示进行命名。

（2）建立基础、首层、二层结构模型，以及独立基础、地圈梁配筋模型，包括：建筑墙、基础、圈梁、梁、柱、楼板、屋面等；其中，柱采用C30 混凝土，独立基础、梁、楼板、屋面采用C25 混凝土，条形基础采用MU30 片石和M10 砂浆砌筑，未标明尺寸与材质不做要求。

（3）统计各构件名称、类型、混凝土和钢筋用量，创建明细表。

（4）创建二层平面图、西立面图和东南视角轴测图，在二层平面图标注梁构件截面尺寸，并将二层平面、西立面、混凝土明细表、轴测图一起放置于一张图纸中。

（5）将结果以“别墅”为文件名保存到考生文件夹中。

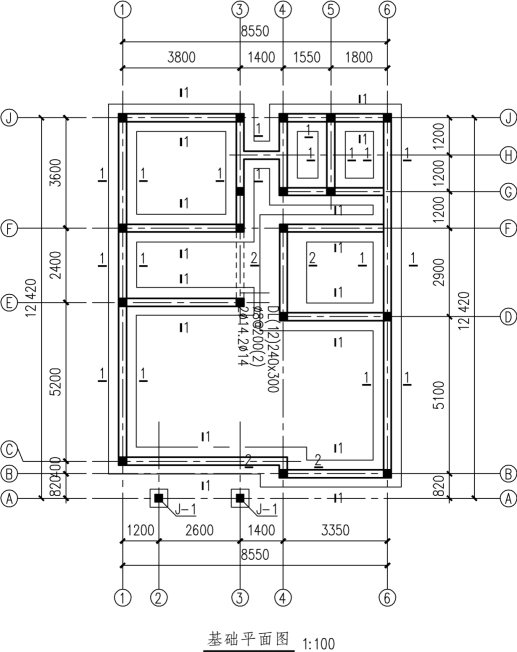

图9-27　基础平面图

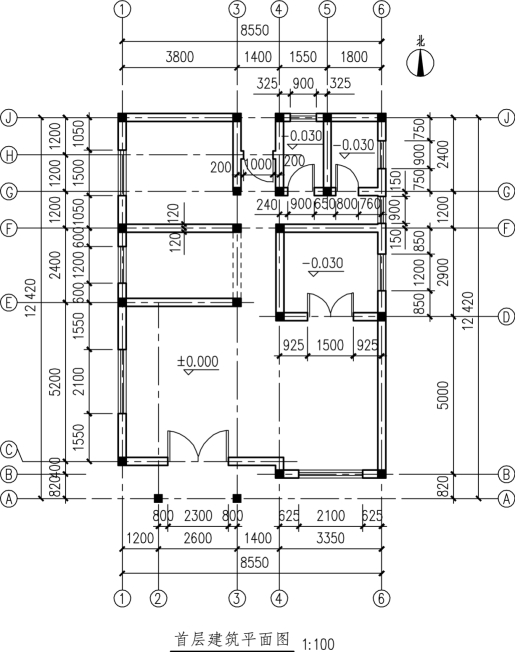

图9-28　首层建筑平面图

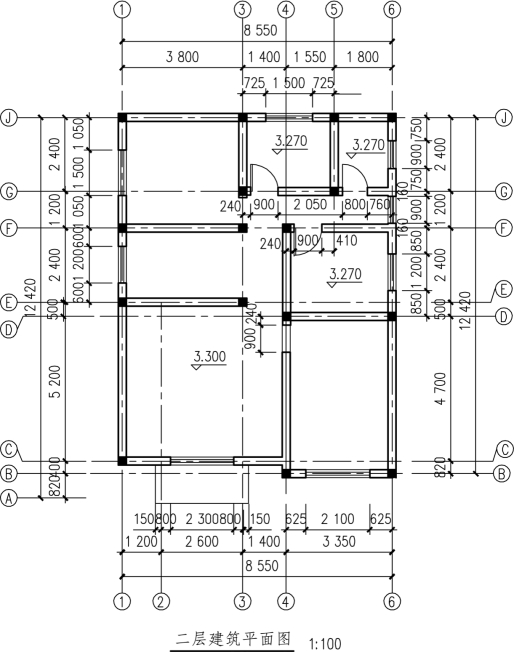

图9-29　二层建筑平面图

说明：

（1）未注明部分板厚均为-90 mm，梁截面均取240 mm 或300 mm。

（2）除特别标明外，梁中线与轴线对齐，或梁边与端、柱边线对齐，梁面标高与楼板标高一致。
