在项目浏览器中双击“结构平面”项下的“F02（S）_标高”，打开二层平面视图。

1.绘制标高1.770 处的平台板

（1）单击“结构”→“楼板”项下的“楼板：结构”。

新建平台板类型，设置“楼板属性”，单击“复制”并命名为“PT100”，在“构造”项下“结构”，单击“编辑”设置厚度为“100”。

选择“边界线”→“线”，设置楼板的“标高”为F02（S）_标高，“自标高的高度偏移”为“-1800.0”，如图8-34所示。

（2）移动光标至PTL1 和PTL2 梁线相交的内边线，两条梁线亮显，同时系统提示“交点”时，单击捕捉该交点作为楼板绘制起始点，沿着PTL1，PTL2，LTL1，PTL2 的内边线依次绘制，绘制完成后，单击“完成编辑模式”，如图8-35所示。

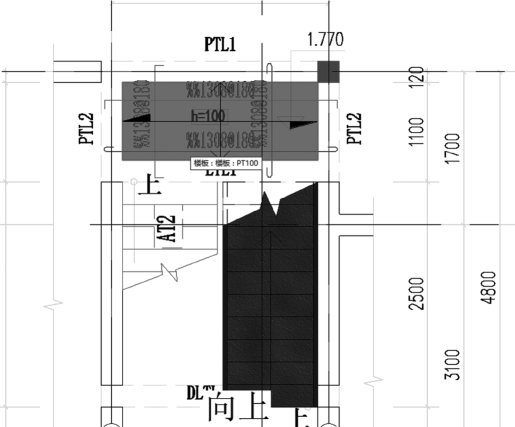

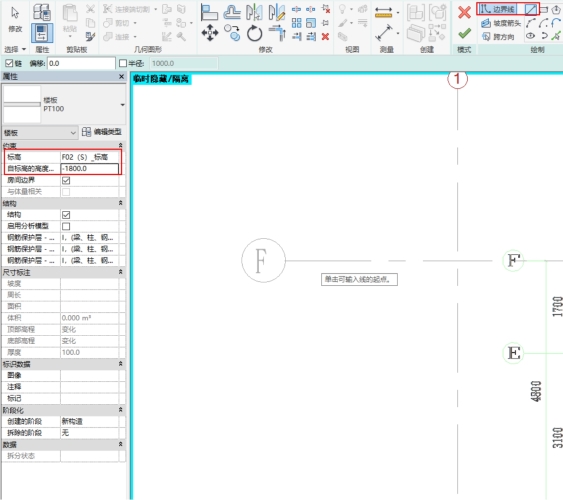

图8-34　设置楼板属性

图8-35　绘制完成后示意图(www.daowen.com)

2.绘制标高3.570 处的平台板

（1）单击“结构”→“楼板”项下的“楼板：结构”。

选择“边界线”→“线”，设置楼板的“标高”为F02（S）_标高，“自标高的底部偏移”为“0”。

移动光标至第二梯段第一踏步最左端，系统提示“端点”时，单击捕捉该端点为楼板绘制起点，向右绘制1050 mm，再向下绘制至与楼层梁内边线相交，再向左绘制2160 mm，再垂直向上绘制720 mm，再向右绘制1110 mm，再向上绘制740 mm，如图8-36所示。

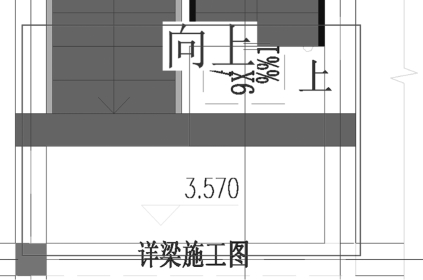

图8-36　绘制楼板

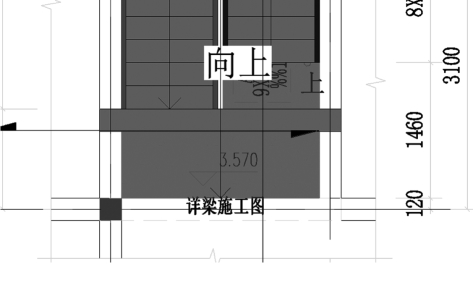

（2）在项目浏览器中，双击“三维视图”项下的“三维”，打开三维视图，单击“修改”→“连接”项下的“切换连接顺序”，单击上一步绘制的标高3.570 处的楼板，再单击标高3.570 处“LTL1”，双击“结构平面”项下的“F02（S）_标高”，打开二层平面视图，如图8-37所示。

图8-37　打开二层平面视图
