在项目浏览器中双击“结构平面”项下的“F03（S）_标高”，打开三层平面视图。

（1）单击“插入”→“导入CAD”，选择“楼梯三层结构平面图”，勾选“仅当前视图”，“图层/标高” 选择“可见”，“导入单位”选择“毫米”，“定位”选择“手动-中心”，单击“打开”，如图8-27所示。

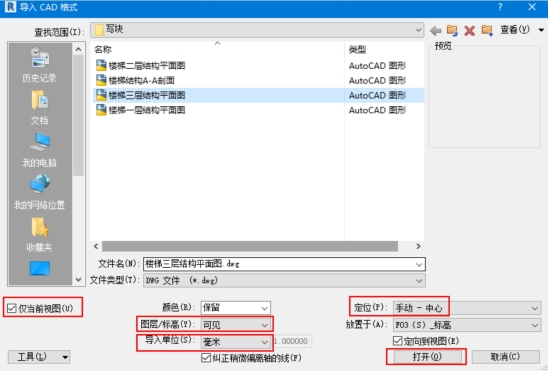

图8-27　插入楼梯三层结构平面图

（2）在对应平面视图对齐定位图纸，如图8-28所示。

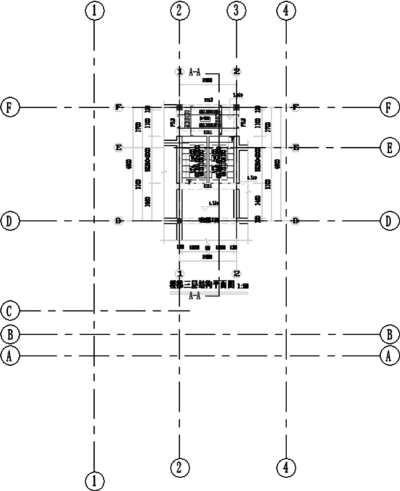

图8-28　在对应平面视图对齐定位图纸

（3）选中图纸，单击“修改”面板“锁定”命令，锁定图纸，如图8-29所示。

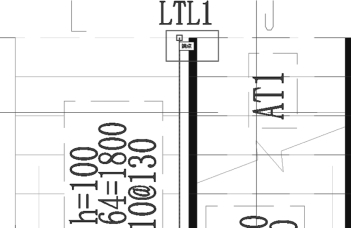

图8-29　锁定图纸

（4）单击“建筑”→“楼梯”，进入楼梯编辑界面。

（5）设置“楼梯属性”，在“实例属性”中选择“现场浇筑楼梯”下的“整体浇筑楼梯”作为楼梯类型。选择创建“梯段”构件类型，设置楼梯的“底部标高”为“F03（S）_标高”，“底部偏移”为“-1500.0”，“顶部标高”为“无，”“所需的楼梯高度”为“1500.0”，“定位线”为“梯边梁外侧：左”，“实际梯段宽度”为“1050.0”，“所需踢面数”为“9”，“实际踏板深度”为“250.0”，取消勾选“自动平台”，如图8-30所示。(www.daowen.com)

（6）移动光标至楼梯第一踏步最左端端点位置，同时系统提示“端点”时，单击捕捉该端点作为第四梯段起点，向上垂直移动光标，当绘制至第九个踏步时，单击鼠标左键，完成第四梯段。绘制如图8-31、图8-32所示。

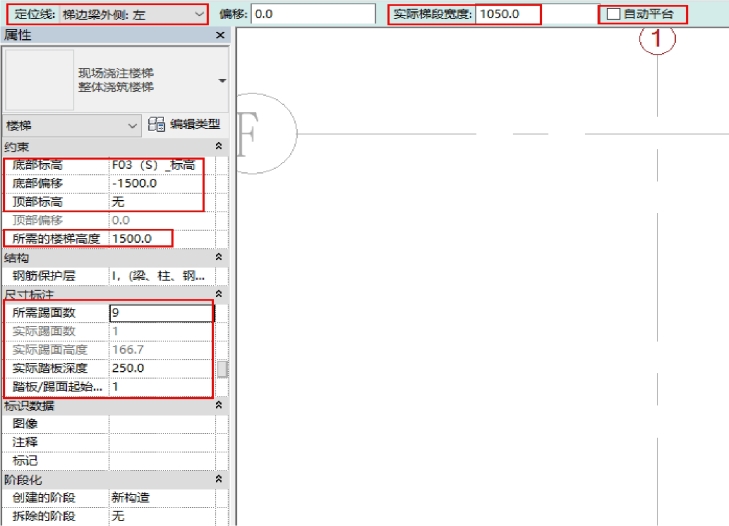

图8-30　选择楼梯类型修改属性

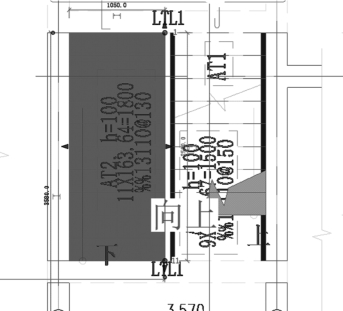

图8-31　绘制梯段

图8-32　梯段绘制完成后示意图

（7）在项目浏览器中双击“剖面（剖面1）”项下的“A-A”，打开A-A 剖面视图，选中第四梯段，设置“属性”，在“构造”项下“延伸到踢面底部”由0.0 修改为-100，如图8-33所示。

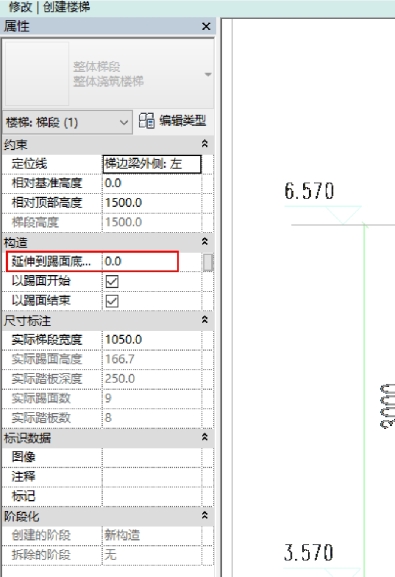

图8-33　设置属性“延伸到踢面底部”

（8）单击“完成楼梯”命令，第四梯段创建完成。
