在项目浏览器中双击“结构平面”项下的“F01（S）_标高”，打开一层平面视图。

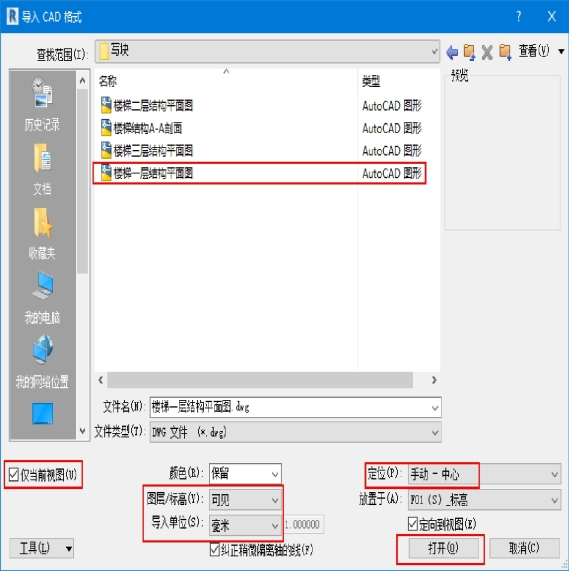

（1）单击“插入”→“导入CAD”，选择“楼梯一层结构平面图”，勾选“仅当前视图”，“图层/标高”选择“可见”，“导入单位”选择“毫米”，“定位”选择“手动-中心”，单击“打开”，如图8-1所示。

图8-1　导入楼梯一层结构平面图

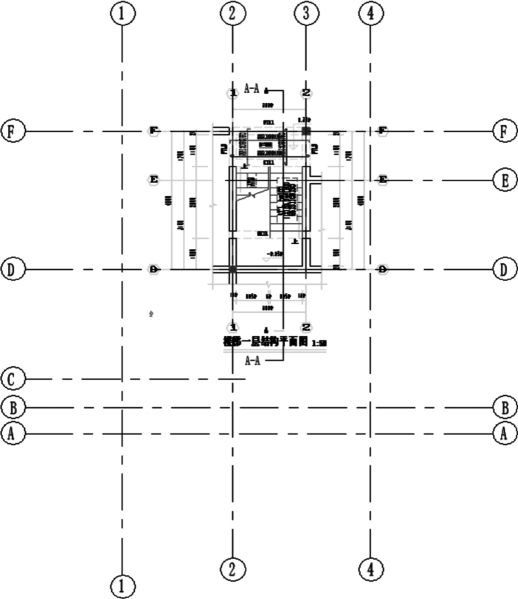

（2）在操作空间四个视点之中合适位置放置CAD 图纸，对齐定位图纸，如图8-2所示。

图8-2　对齐定位图纸

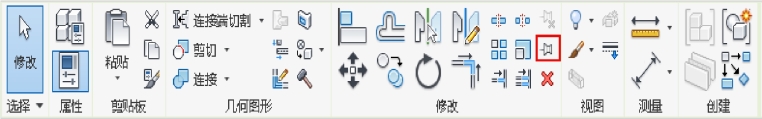

（3）选中图纸，单击“修改”面板“锁定”命令，对其进行锁定，如图8-3所示。

图8-3　用锁定命令锁定图纸

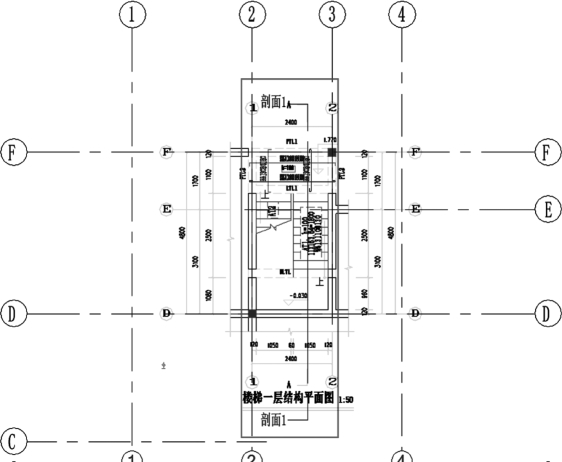

（4）单击“视图”面板“剖面”命令，按CAD 图示位置，绘制剖面，如图8-4所示。

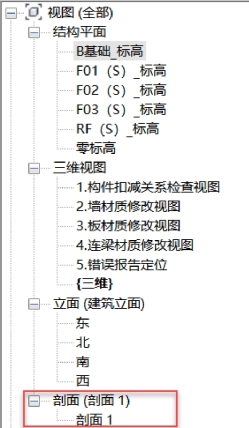

（5）将图8-5所示的剖面1 修改为“A－A”，然后双击打开剖面视图。

图8-4　按CAD 图示位置绘制剖面

(www.daowen.com)

图8-5　打开剖面视图

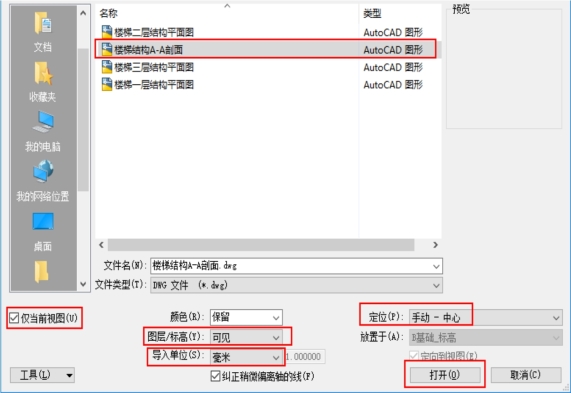

（6）单击“插入”→“导入CAD”，选择“楼梯结构A-A 剖面”，勾选“仅当前视图”，“图层/标高”选择“可见”，“导入单位”选择“毫米”，“定位”选择“手动-中心”，单击“打开”，如图8-6所示。

图8-6　插入楼梯结构A-A 剖面

（7）在剖面框中适当位置单击放置CAD 图纸，拖拽裁剪区域的四个控制点，使CAD 图纸在裁剪区域中完全可见，如图8-7所示。

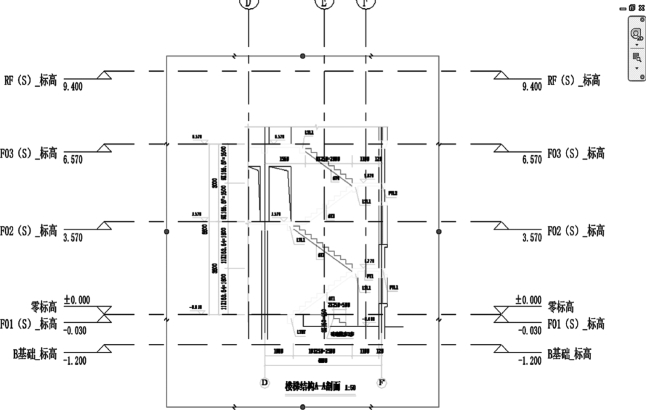

图8-7　拖拽四个控制点使CAD 图纸在裁剪区域中完全可见

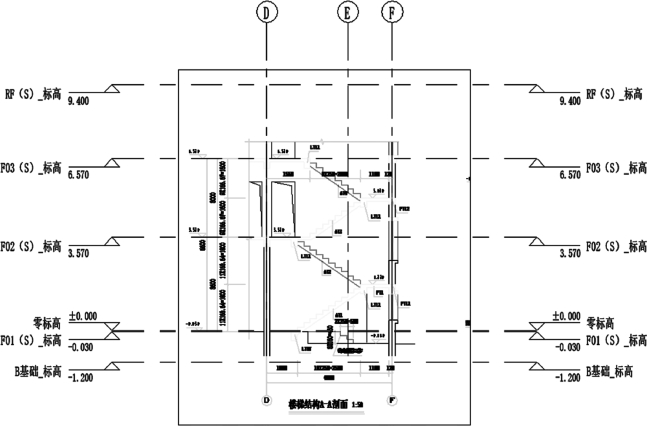

（8）单击“修改”→“对齐”，先单击“F02（S）_标高”，再单击CAD 图纸中的“标高3.570”，对齐图纸与标高。单击“轴线D”，再单击CAD 图纸中的“轴线D”对齐图纸与轴网，结果如图8-8所示。

图8-8　对齐图纸与轴网

（9）选中图纸，单击“修改”面板“锁定”命令，锁定图纸，如图8-9所示。

图8-9　用“锁定”命令，锁定图纸
