（1）单击“建筑”→“工作平面”→“参照平面”命令，在“F02（S）_标高”平面视图绘制竖直向参照平面，如图7-8、7-9 所示。

图7-8　选择参照平面

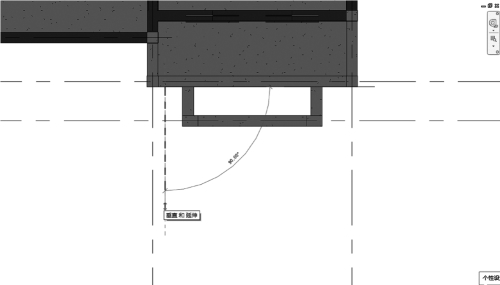

图7-9　绘制竖直向参照平面

（2）选中绘制的参照平面，修改临时尺寸标注，调整其位置，如图7-10所示。

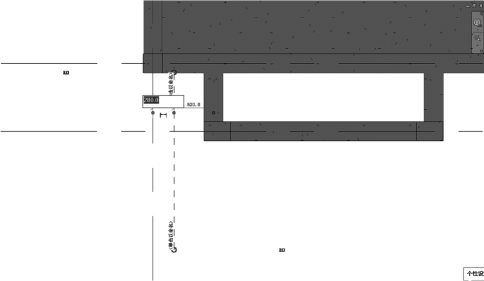

图7-10　修改参照平面临时尺寸标注

（3）共绘制四道参照平面，具体定位尺寸如图7-11、图7-12所示。

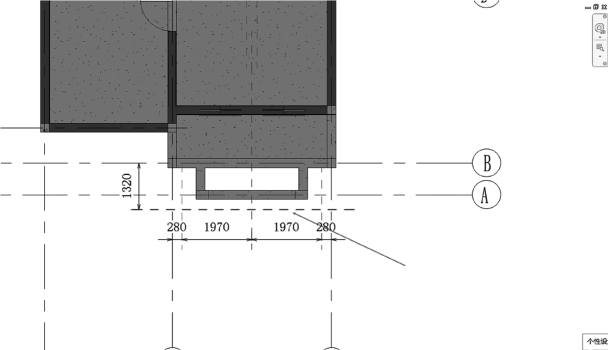

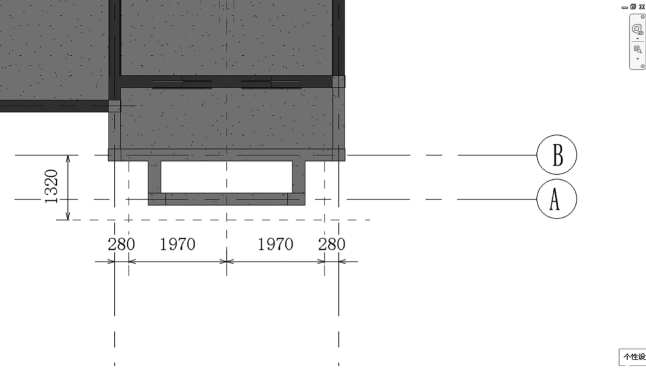

图7-11　绘制四道参照平面

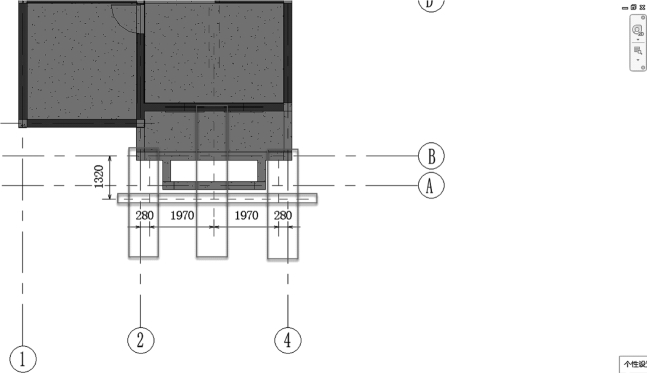

图7-12　参照平面绘制完成后示意图

（4）切换至南立面，绘制一道参照平面，其距“零标高”高度为“2900 mm”，如图7-13所示。

（5）单击“建筑”→“屋顶”→“拉伸屋顶”命令，进入“拉伸屋顶”绘制界面，选择工作平面，单击“拾取一个平面”，如图7-14所示。

（6）点击平行于A 轴的参照平面，选择“南立面”切换至南立面进行拉伸屋顶断面绘制，如图7-15、图7-16所示。

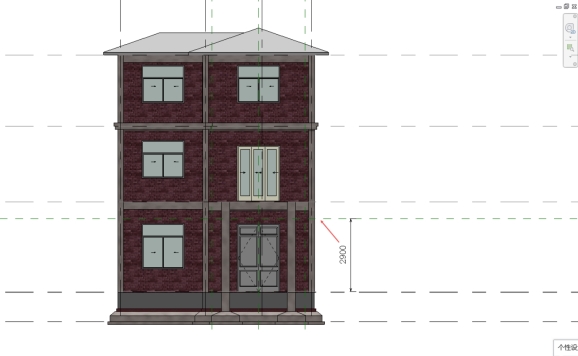

图7-13　在立面绘制参照平面

（7）设置拉伸屋顶，以“零标高”为基准，偏移高度设为“2900”，点击“确定”，如图7-17所示。

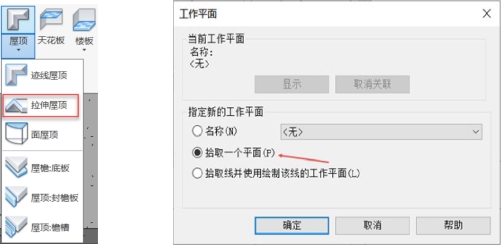

图7-14　选择拉伸屋顶并选择工作平面(www.daowen.com)

图7-15　选中参照平面

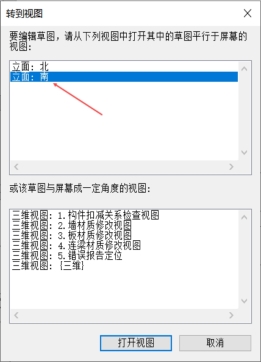

图7-16　切换视图

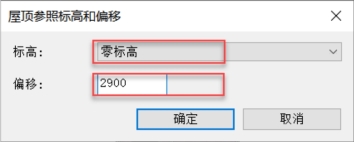

图7-17　设置拉伸屋顶标高和偏移

（8）由图上面设置可知，该屋顶坡度为1∶2，换算为角度为26°33′，为方便取26°。以左侧两参照平面交点为起点，调整26°延伸至中心线处，具体如图7-18所示。

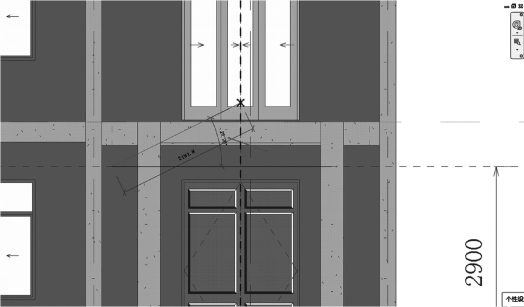

图7-18　设置屋顶坡度

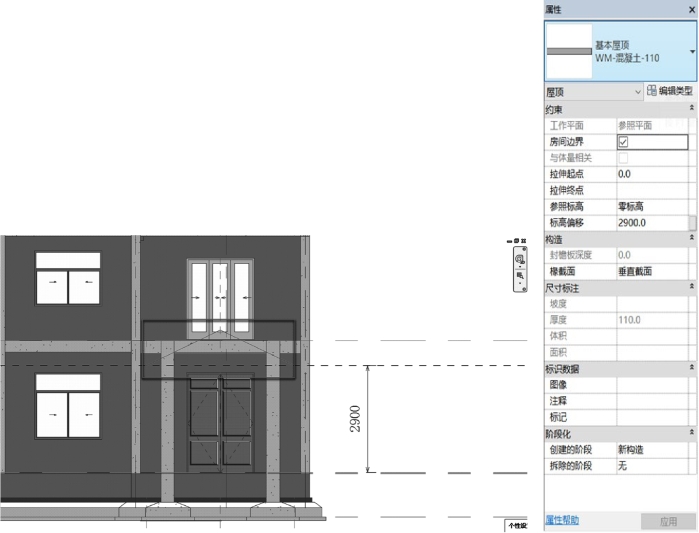

（9）同理绘制右侧26°迹线至右侧两参照平面交点。选择“基本屋顶”中“WM-混凝土-110”类型，如图7-19所示。

图7-19　选择屋顶类型

（10）切换至“三维视图”，选中拉伸屋顶，拖动后方“造型操作柄”，调整拉伸屋顶尺寸与梁边齐平，如图7-20、图7-21、图7-22所示。

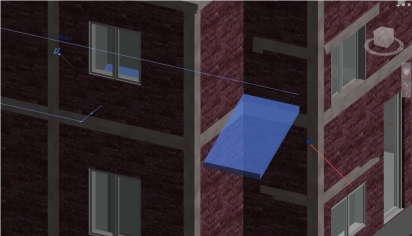

图7-20　调整拉伸屋顶尺寸

图7-21　调整拉伸屋顶尺寸与梁边平齐

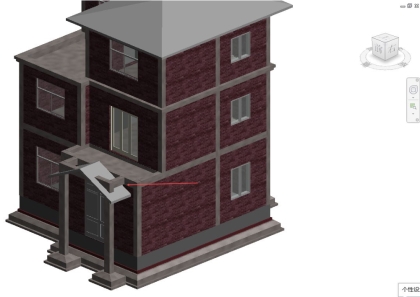

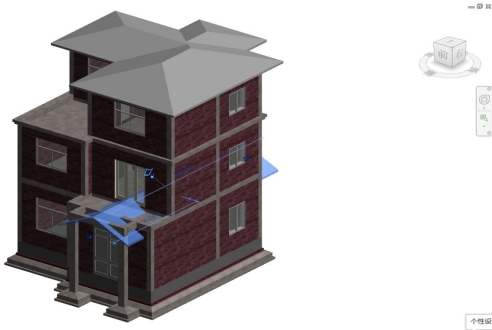

图7-22　拉伸屋顶完成后示意图
