BIM技术Revit建模基础:绘制首层顶板,降板和边界设置

(1)在项目浏览器中双击“结构平面”项目下的“F02(S)-标高”,打开二层平面视图。

单击“插入”→“导入CAD”,选择“3.570 m 板配筋图.dwg”,勾选“仅当前视图”,“图层/标高”选择“可见”,“导入单位”选择“毫米”,“定位”选择“手动-原点”,单击“打开”,如图5-28所示。对齐轴线定位图纸后如图5-29所示。

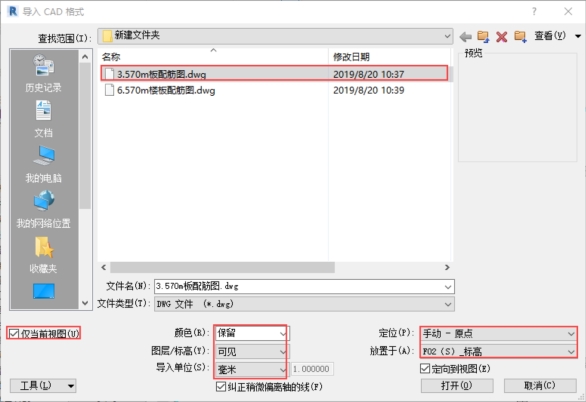

图5-28 导入板配筋图

图5-29 配筋图导入后平面显示

(2)绘制各区域楼板,相同标高楼板可一起进行绘制。

此区域4 块楼板在标高3.570 m 的楼层进行绘制,设置高度偏移为0,具体位置如图5-30所示。

(3)单击选项卡“结构”→“楼板”命令,在类型选择器中选择“LB-110-混凝土”类型。设置实例属性参数“标高”为“F02(S)_标高”,进行楼板绘制。板绘制操作界面如图5-31所示。

(4)有两区域楼板存在降板,上方区域的楼板高度偏移-50,下方区域的楼板高度偏移-150,楼板绘制完成后调整偏移值。具体区域如图5-32所示。

图5-30 3.570 m 标高楼板绘制区域

图5-31 板绘制操作界面示意

图5-32 降板区域示意

(5)进入“F02(S)_标高”平面视图后,单击“结构”选项卡下“楼板”命令进行绘制。

选取楼板类型“LB-110-混凝土”,使用矩形边界绘制,绘制完成后点击生成,如图5-33、图5-34所示。(www.daowen.com)

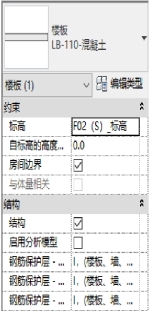

图5-33 楼板类型设置

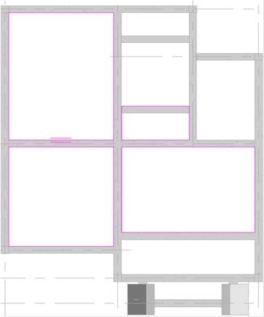

图5-34 楼板绘制过程

(6)重复使用“楼板”命令绘制其他区域降板。设置该部分区域“自标高的高度偏移”为“-50.0”,如图5-35、图5-36所示。

图5-35 楼板降板50 mm 设置

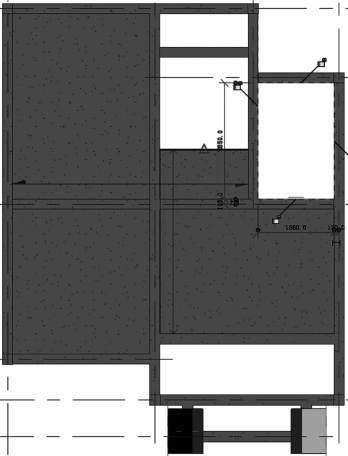

图5-36 楼板边界设置

(7)重复使用“楼板”命令绘制其他区域降板。设置该部分区域“自标高的高度偏移”为“-170.0”,如图5-37、图5-38所示。

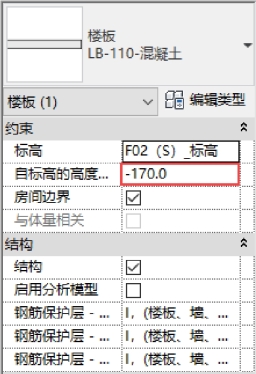

图5-37 楼板降板170 mm 设置

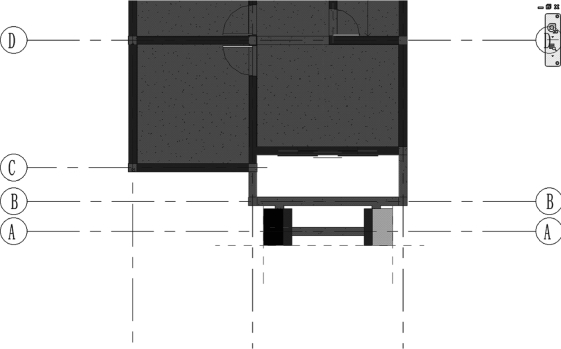

图5-38 楼板降板170 mm 区域

(8)绘制完成之后模型如图5-39所示,保存文件。

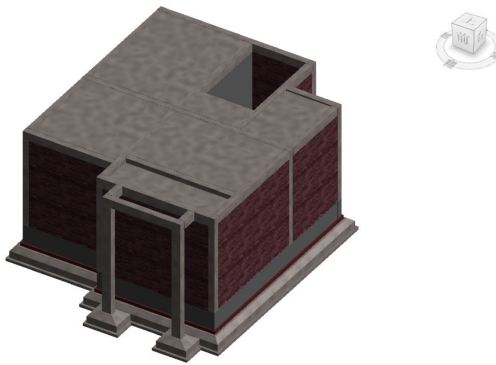

图5-39 楼板绘制完成模型
