BIM技术:Revit建模基础-绘制条基下素混凝土垫层

(1)垫层大样如图3-14所示,单击选项卡“结构”→“楼板”命令,在类型选择器中选择“垫层”类型。设置实例属性参数“标高”为“B 基础—标高”,进行垫层模型绘制,操作如图3-15、图3-16、图3-17所示。

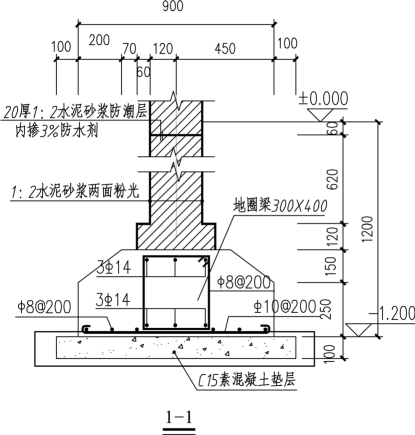

图3-14 垫层大样图

图3-15 “楼板”选择界面

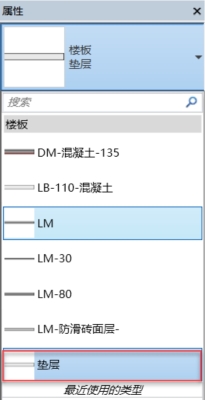

图3-16 类型选择界面

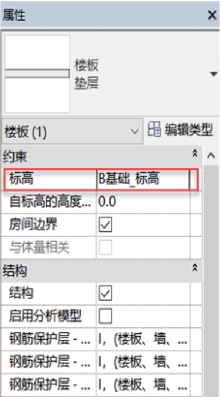

图3-17 属性编辑界面

(2)由条基剖面详图可知垫层宽度相较于条形基础两侧各有100 mm 延伸。绘制垫层边界以条形基础平面表达为参照,往两侧偏移100 mm。选择“边界线”按直线绘制,设置偏移数值为“100”,如图3-18所示。

(3)如图3-19所示,点击捕捉条基左上角角点为边界线起点,向下移动,依次点击条基边缘角点,描出边界线外轮廓,如图3-20所示。

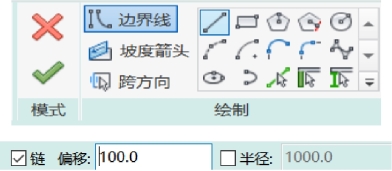

图3-18 垫层边界绘制图

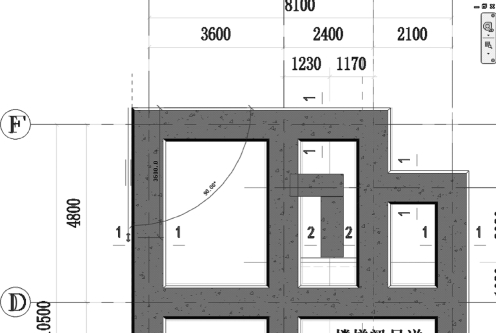

图3-19 条基边缘角点捕捉图

(www.daowen.com)

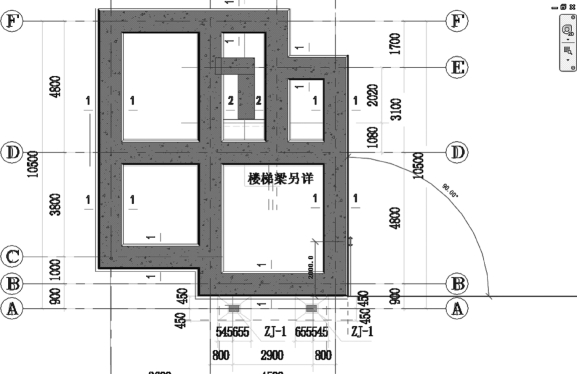

图3-20 边界线外轮廓完成图

(4)垫层以“楼板”命令进行绘制,边界线要求为闭合轮廓。绘制完外边界轮廓,点击捕捉条基内部各角点,绘制边界线内部轮廓,如图3-21所示。

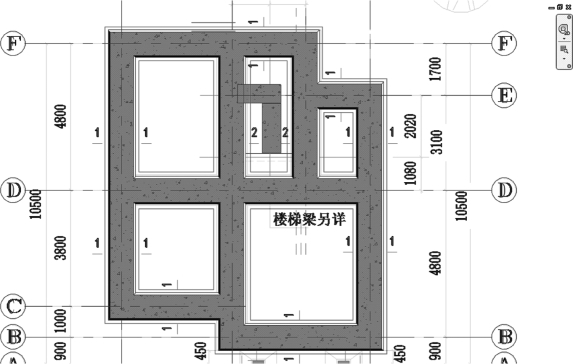

图3-21 边界线内轮廓完成图

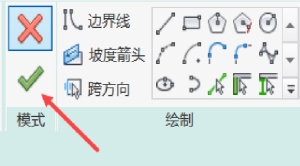

(5)点击“√”生成垫层,完成绘制,如图3-22所示。

图3-22 生成垫层界面

完成后如图3-23所示,保存文件。

图3-23 垫层完成图

习题

1.在Revit 中,“链接CAD”和“导入CAD”有什么区别?

2.在Revit 中,“导入CAD”图纸界面应该如何设置?

3.Revit 提供的“基础”形式的创建有哪些?
