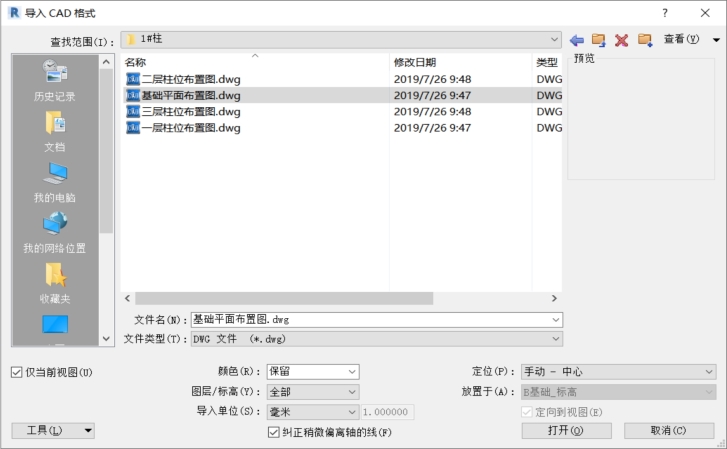

（1）单击“插入”→“导入CAD”，选择“基础平面布置图.dwg”，勾选“仅当前视图”，“图层/标高”选择“可见”，“导入单位”选择“毫米”，“定位”选择“手动-中心”，单击“打开”，如图3-1所示。

图3-1　导入CAD 图纸界面

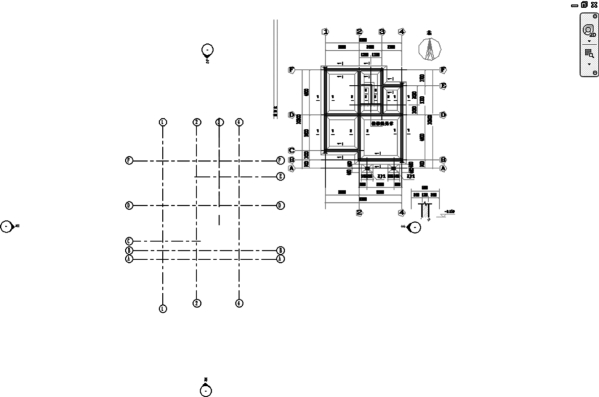

（2）在操作空间适当位置放置CAD 图纸，如图3-2所示。

（3）使用“对齐”命令定位图纸。选择“修改”→“对齐”命令，先单击“轴线1”，再单击CAD 图纸中的“轴线①”，对齐图纸水平向位置。随后单击“轴线F”，再单击CAD 图纸中的“轴线F”。结果如图3-3所示。

图3-2　放置CAD 图纸完成图

图3-3　对齐定位完成图

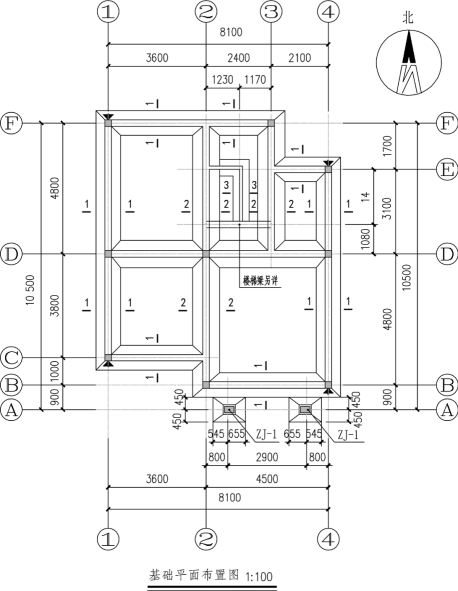

（4）Revit 提供了三种“基础”形式的创建：“独立基础”“条形基础”“基础底板”。本案例中由于软件自带条形基础功能对断面形式编辑有限，不满足项目模型要求，故条形基础部分采用自定义截面形式的“结构框架”类型进行绘制，如图3-4所示。

图3-4　基础大样图

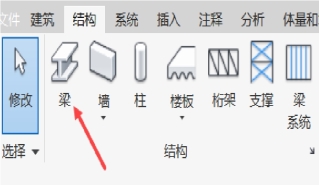

（5）单击选项卡“结构”→“梁”命令，如图3-5所示。

图3-5　“梁”选定界面

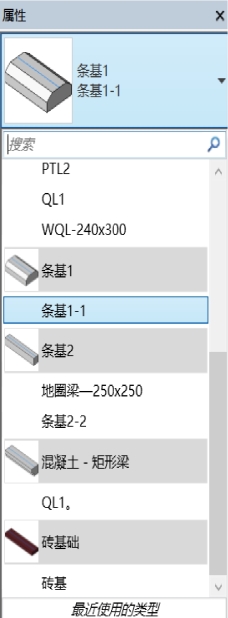

在类型选择器中选择“条基 1-1”类型，单击“属性”对话框，设置实例参数“参照标高”为“B 基础—标高”，“Z 轴偏移值”为“400.0”，单击“应用”，如图3-6、图3-7所示。

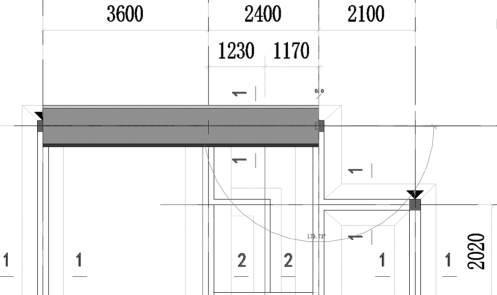

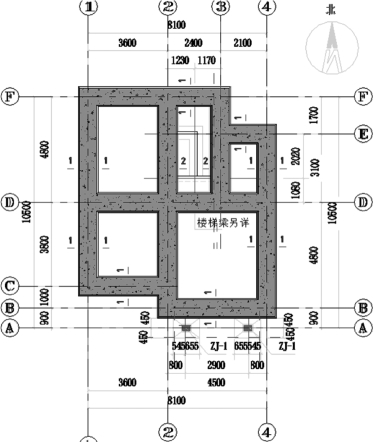

（6）单击绘制面板选择“直线”命令，移动光标单击鼠标左键按顺时针方向绘制如图 3-8所示条形基础，所有条形基础完成后如图3-9所示。

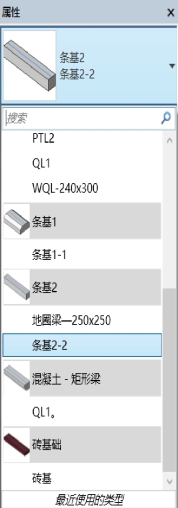

（7）条基除剖面1-1 形式外，在部分区域还存在其他形式。在类型选择器中选择“条基2-2”，如图3-10所示。

(www.daowen.com)

图3-6　类型选择界面

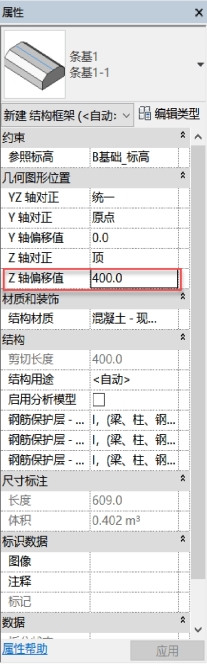

图3-7　设置属性界面

图3-8　条形基础绘制过程图

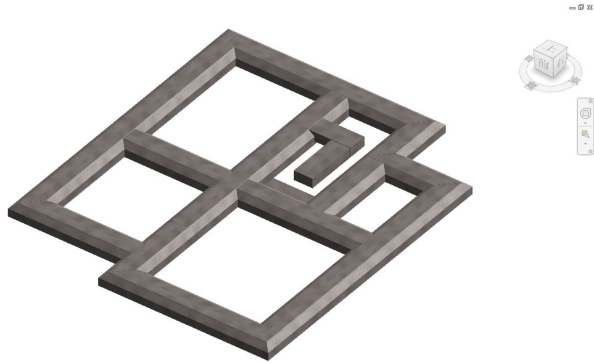

图3-9　条形基础绘制完成图

图3-10　类型选择界面

（8）单击“属性”栏，同样在类型选择器中选择“条基2-2”类型，单击“属性”对话框，设置实例参数“参照标高”为“B 基础—标高”，“Z 轴偏移值”为“400.0”，单击“应用”。

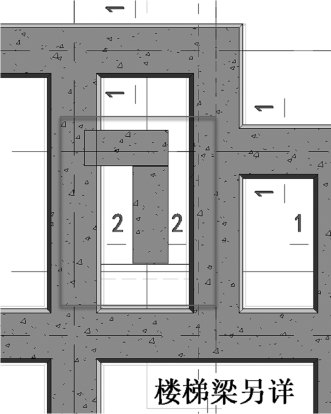

（9）选择“绘制”面板下“直线”命令，绘制如图3-11、图3-12、图3-13所示条基，完成后保存文件。

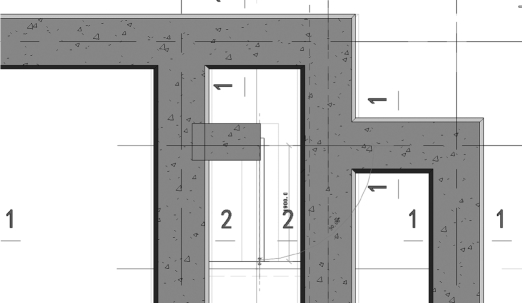

图3-11　条基绘制过程图1

图3-12　条基绘制过程图2

图3-13　条基绘制完成图
