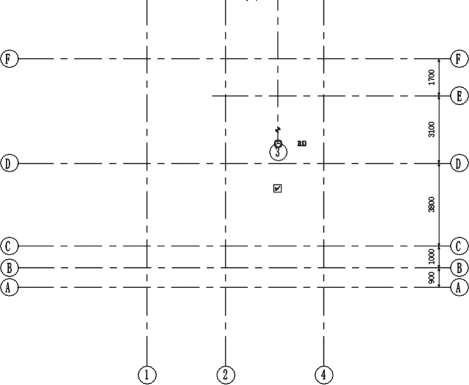

（1）绘制完轴网后，需要在平面视图中手动调整轴线位置，如图2-15所示，修改3 号和E 号轴线以和图纸表达相符。

图2-15　修改轴线完成图

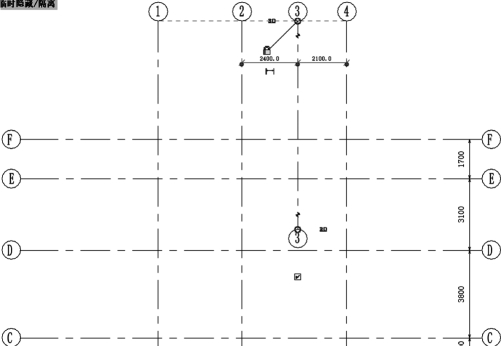

（2）选中3 号轴线，点击一头的小锁符号，解开轴线长短关联，如图2-16所示。拖动轴号附近的控制圆圈到适当位置，完成后如图2-17所示。

图2-16　轴线解锁图

图2-17　轴号移动完成图

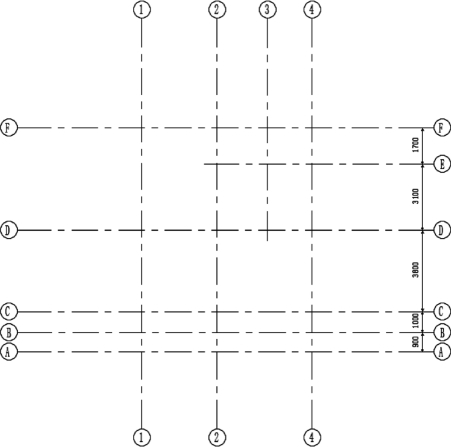

（3）选中3 号轴线，关闭下方轴号，同理移动并关闭“E 轴”轴号，完成轴网绘制，保存文件，如图2-18，图2-19所示。

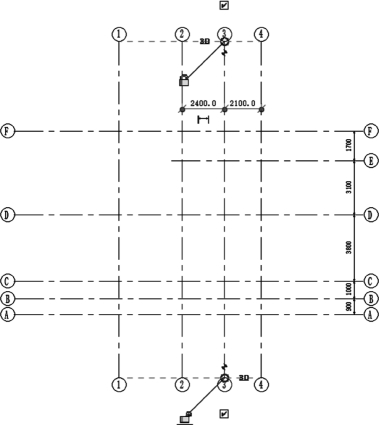

图2-18　锁定3 轴线图

（4）框选所有创建完成的轴线，点击“锁定”命令进行锁定（见图2-20），防止误操作引起轴网移位。

图2-19　E 轴线操作完成图(www.daowen.com)

图2-20　“锁定”命令位置图

习题

1.下列关于项目样板说法错误的是（ ）。

A.项目样板是 Revit 的工作基础

B.用户只可以使用系统自带的项目样板进行工作

C.项目样板包含族类型的设置

D.项目样板文件后缀为.rte

2.下列哪一项属于 Revit 的基本特性？（ ）

A.族 B.参数化 C.协同 D.信息管理

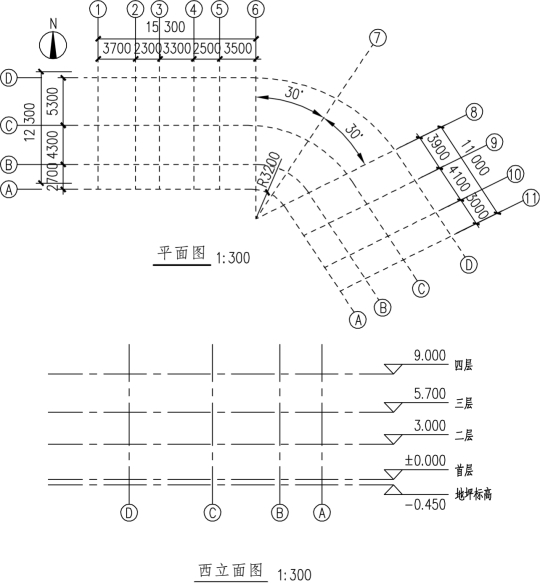

3.根据图2-21给定数据创建标高与轴网，显示方式参考下图。请将模型以“标高轴网”为文件名保存到考生文件夹中（引自：中国图学学会BIM 等级考试试题 一级第九期第1 题）。

图2-21　题3 图
