测量系统是传感器和测量电路设备的硬件平台，设计水下系统时，一定要根据使命任务，先做方法设计，再做设备（图8.7）。

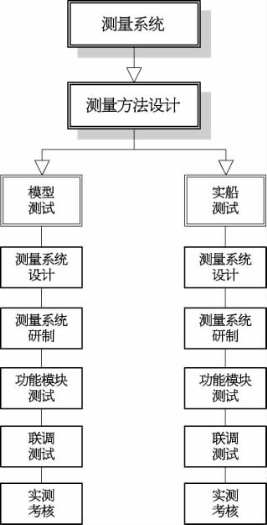

图8.7　测量系统体系框图

1）主要测量方法设计

根据所要测量的舰船物理场特点设计主要测量方法，目的是保证能够准确获取舰船物理场数据、了解舰船物理场特征、检验舰船物理场性能。测量方法不仅作为理论分析计算的验证和补充，而且还作为一门蓬勃发展的独立技术，受到了人们的广泛重视。

好的测量方法首先要考虑测量实施的可行性，根据测量任务的特点，对测量系统的主要功能和结构提出现有技术条件能够实现的要求。

对测量环境条件进行要求，测量系统设计要尽量适应不同的测量环境，但是不需要适应所有环境条件，特别是极端恶劣的环境。环境条件主要包括测量海域水深、海浪、风、海流和潮汐、海底底质、航道等因素。

设计具体的测量技术方案，包括测量系统的布放和回收技术。技术方案需要考虑非常详细、具体的操作步骤，被忽视的环节往往是决定测量成败的关键因素。(www.daowen.com)

2）测量系统的基本要求

测量系统可分为模型测量和实船测量两种目的。

模型测量是舰船总体设计中的重要一环。经过理论方法估算，对舰船的参数大致有了一定的了解。原则上应当严格按照缩比理论测量整舰的参数。如果受到仪器仪表性能限制，则可采用其他行之有效的办法来代替。在测量中要根据要求，采用合适比例的船模，并采用相适应的数据处理方法。

实船测量是舰船经过设计、计算、完成施工建造以后进行的，作为交船前的实际数据检验、大中修后的性能检验、执行重要任务前的性能确认、在役期间的性能变化监测等，实船测量是必不可少的一个环节。

测量系统的设计是依据主要测量方法进行的，能够实现测量目的，且在物理上可实现。在进行设计时，应对关键技术和功能模块进行测量验证，尽量减少测量系统研制过程中的设计更改。

测量系统的研制是对设计的物理实现，应严格按照设计要求进行，质量是测量系统成败的重要保证。测量系统的研制最好以功能模块为单位进行，各模块的功能和接口经单独测量验证为满足设计要求后，再进行各模块间的联调，直至整机的联调测量。联调测量可以分为功能测量和性能测量两个步骤。先进行的功能测量是检验模块和整机是否能够正常完成主要的设计功能，此时并不需要对测量性能做过多要求。性能测量则是对模块和整机的设计性能进行严格测量，使其满足各项技术指标，这是评价测量系统水平的关键因素。最后，测量系统必须经过实测验证，在实际测量的条件下考核测量系统的工作稳定性和可靠性。

测量系统设计和研制的基本要求包括应用的传感器类型及主要技术指标、测量系统的外形结构、测量系统的制作材料、测量电路的频带和放大量、测量电路的自噪声、测量电路的A／D转换性能、测量系统的数据采集、存储性能、测量系统的工作时间、测量系统性能的校准等。
