目前海洋电磁法在深水油气勘探的发展方向仍是大探测深度、高分辨率、高作业效率。双船深水拖曳电磁勘探系统的提出正是针对以上需求，双船深水拖曳电磁方法海上作业示意如图7.20所示。发射、接收由两条船各自执行，发射船将大功率电偶源置于近海底拖曳的同时，接收船增配若干拖曳多分量电磁接收机，发射源与观测点的距离、方位在平面上可以任意变化，时域、频域混合发射、接收，在海上探测深度、横向分辨率、作业效率方面均得以改善。

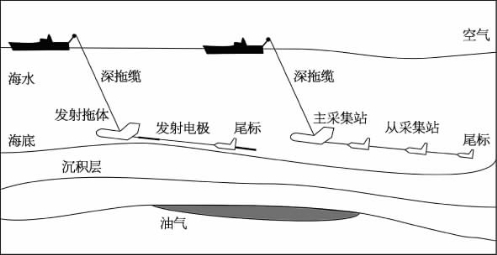

图7.20　双船深水拖曳电磁方法海上作业示意图

拖曳电磁接收机完成深水近海底拖曳作业条件下的可控源电磁信号采集、传输、显控等功能。其关键技术在于运动状态下的低噪声观测、多节点实时数据传输、时钟同步技术。拖曳电磁接收机组成框图如图7.21所示，主要由船载甲板终端、深拖缆、主节点、从节点、尾标、等浮缆组成。从节点完成三分量正交电场观测与三轴正交磁场观测，实时上传数据至主节点。船载甲板终端用于向水下仪器提供电能、提供GPS时间信息、实现水下仪器与甲板端的实时通信、状态显示与控制。主节点与深拖缆相连，作为水下设备的电源转换、通信光电转换、时间信息转换，同时还作为前导负载，牵引后续的从节点实现水下拖曳。尾标用于装载USBL信标，和主节点的USBL一起用于水下设备定位。各节点之间用等浮缆连接，从节点间距50～300 m可调，从节点数量可配置，最大支持5个从节点。图7.22为各模块实物图。

(www.daowen.com)

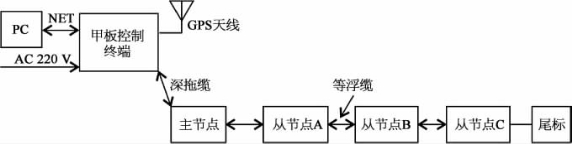

图7.21　拖曳电磁接收机组成框图

图7.22　拖曳电磁接收机实物图
