发射天线由中性浮力电缆与发射电极组成，总体布置如图7.18所示。中性浮力电缆由电缆本体与固定在其外部的浮子构成，浮子在满足4 000 m大深度工作条件下尽可能减小其密度，通过对浮子的精心设计使发射电缆达到中性浮力要求，水下拖曳时保持等浮状态。发射电极由多段圆筒铜电极串在一起构成。

图7.18　发射天线总体布置示意图

中性浮力电缆内部导体由多根铝绞线同芯绞合而成，绞合并紧压后的有效截面约为500 mm2，绝缘采用交联聚乙烯（XLPE），厚度2.5 mm，绝缘外采用铝塑复合带和PE内护套组成径向防水层，电缆外护套采用聚氨酯（TPU），厚度为4.0 mm。导体外绕包阻水带，阻水带是由高性能阻水材料和无纺布构成，阻水材料内含有大量的亲水基团，与水短时间接触就会吸收大量的水，且具有极好的保水性。在无挤压情况下，饱和吸水的材料在20℃下要200 h左右才能脱去大部分的水，即使挤压也只能释放少量水。若有水分进入电缆，此材料就会遇水迅速膨胀阻止水分沿电缆纵向进一步扩散，实现电缆纵向防水。

导体绝缘采用交联聚乙烯材料，该材料具有优异的介电性能，电气参数优异，体积电阻率（20℃）不小于1016Ω·cm；内护套选用聚乙烯（PE）材料，PE护套耐水性好，化学稳定性好，耐老化性能强，密度为0.91～0.96 g／cm3，熔融指数较小的高密度PE的耐环境应力开裂性能较好，常应用于海底电缆的护层。

外护套选用聚氨酯热塑性弹性体材料，聚氨酯具有高强度、高耐磨、高弹性、耐油、耐低温、耐辐照和耐臭氧等极其宝贵的综合性能。TPU材料机械性能优异，抗拉强度大于25 N／mm2，断裂伸长率大于300%，硬度可达邵氏87。(www.daowen.com)

低阻抗天线是整个发射系统的关键组成部分，其阻抗决定了整个发射系统的大功率发射。在实现大电流发射的目标指导下，应当尽量压缩电极的阻抗，以减轻甲板电源、深拖缆、逆变单元的功率要求。上述设计的等浮缆整个导体直流电阻（20℃）约为21 mΩ，考虑接头部分的接触电阻，回路直流电阻小于30 mΩ，电缆满足载流量1 500 A的要求。

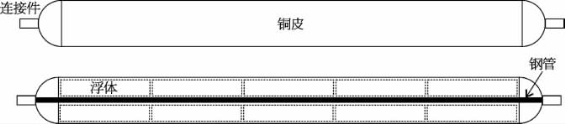

发射电极由两组电极组成，单组电极包含四段电极。单段电极结构如图7.19所示，外表包有铜管，铜管内填充多段固体浮力材料，中心为不锈钢拉杆，起承力作用，铜管两端接线端子用于传输大电流。每个电极长度为2 m，外径约200 mm。

图7.19　电极结构示意图
