海洋中的电磁场及其应用:采集电路原理与实物图

时间:2023-10-14 理论教育 版权反馈
【摘要】:图7.6给出了采集电路的原理框图,图7.7为实物图。图7.6采集电路原理框图图7.7采集电路实物图ADC为TI公司的31位大动态范围模数转换器ADS1282,完成五通道电压信号的高精度同步转换;FPGA完成五通道ADC数据流编排、时间标记、同步触发;DTCXO为FPGA提供高稳定时钟,自身消耗电流约5 m A;MCU读取FPGA的数据流与时间标记,写入SD卡中;SD卡为64 GB工业级存储卡;甲板单元为采集电路提供GPS时间信息,用于接收机投放前的系统对钟、参数设置等。

海洋中的电磁场及其应用:采集电路原理与实物图

采集电路主要实现信号采集与水声通信两大功能。信号采集完成五通道电磁场信号高精度数据采集、存储和高精度时间同步;水声通信实现与甲板遥控端的水声命令解析、状态信息回传、电腐蚀装置触发等。图7.6给出了采集电路的原理框图,图7.7为实物图。数据采集包括前述的三通道电场斩波放大器、五通道ADC、FPGA、MCU、数字温度补偿晶体振荡器(digtal temperature compensate crystal oscillator,DTCXO)、SD卡等;水声通信包括水声通信模块、MCU、恒流源、外部释放装置和水声换能器等;甲板单元为采集电路提供时间服务。

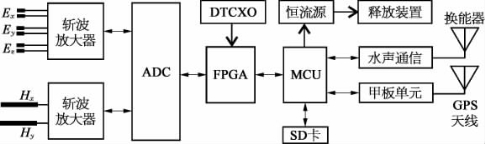

图7.6 采集电路原理框图

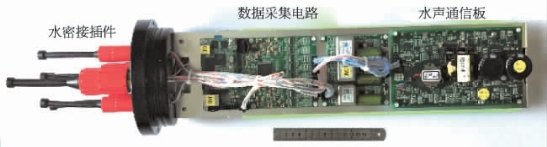

图7.7 采集电路实物图(www.daowen.com)

ADC为TI公司的31位大动态范围模数转换器ADS1282,完成五通道电压信号的高精度同步转换;FPGA完成五通道ADC数据流编排、时间标记、同步触发;DTCXO为FPGA提供高稳定时钟,自身消耗电流约5 m A;MCU读取FPGA的数据流与时间标记,写入SD卡中;SD卡为64 GB工业级存储卡;甲板单元为采集电路提供GPS时间信息,用于接收机投放前的系统对钟、参数设置等。

上述采集电路自身具备低噪声、大动态范围特征,ADS1282内置斩波放大器及FPGA,具有低噪声、低功耗的特点,低频噪声PSD平坦,无1/f噪声。电场前置放大器与磁场传感器电压输出范围均为±5 V,为保证通道动态范围,五通道ADC输入范围调整为对应的±5 V。在采样率为150 Hz时,通道动态范围可达126 dB以上。

低功耗方面,FPGA为Altera生产的低功耗器件,MCU为Atmel生产的32位ARM920T内核微控制器,均为低功耗器件;电源转换部件为高效率DC/DC。在接入五通道(三电道+两磁道)、采样率设置为150 Hz时,整机功耗为1 600 mW。所配备的三组大容量电池包集成108颗18650锂电池,单颗锂电池容量在低温条件下约12 W·h,采集电路持续工作时间理论上达36 d。经测试,于2016年2—3月在南海北部神狐海域700 m水深海底条件下连续工作达33 d。采集舱内预留了约200颗18650锂电池的安装空间及浮力配比,全部安装电池水下工作时间可达60 d以上。

时间同步方面,在实现低功耗高稳定晶振及借助GPS模块的高精度秒脉冲(pulse per second,PPS)的基础上,通过同步触发AD与时钟累加技术,实现AD数据流的高精度时间标记。AD触发信号依赖PPS产生,使得多通道AD之间、多台接收机的多通道之间同步触发采集;借助高稳晶振及PPS基准,产生一个用于计数的小时钟,为数据流提供相对时间计数。
