海底电磁接收机的投放与工作场景

时间:2023-10-14 理论教育 版权反馈
【摘要】:图7.1a为海底电磁接收机投放前的场景,投放接收机时借助船载折臂吊将接收机吊起,摆至舷外,下放至水面,水面脱钩器释放后,接收机自由下沉至海底。图7.1b为接收机位于海底工作时,借助ROV观察并拍摄位于海底的接收机工作情况,水深约1 400 m。图7.1海底电磁接收机图海底电磁接收机是一种机械电子高度集成化的海上装备,主要部件从功能上分为投放回收与信号采集两大功能模块。

海底电磁接收机的投放与工作场景

在海底采集电磁场信号,首先面临的问题是导电海水层对电磁波的衰减。海底的大地电磁场信号或可控源电磁信号要比陆地上微弱得多。为此要求海底仪器相比传统陆地仪器具有更高的灵敏度。为了适应海洋水下作业条件,这就需要解决仪器相关的高可靠、容错、承压、密封、低功耗、大容量存储、紧凑设计等一系列问题。

海底电磁接收机的核心功能就是实现海底电磁信号的高精度采集。实现这一目标需要解决接收机的高可靠投放与回收、深水耐压、低噪声大动态范围观测、多台接收机与发射机同时工作、导航系统的高精度时间同步、水下长时间连续作业、海上高效作业等一系列问题。因此接收机研制关键技术主要在于高可靠性、低噪声、低漂移、低功耗和高效作业。

海底电磁接收机与陆地电磁接收机的工作原理大致相同,均是借助电磁传感器对多分量电磁场信号进行自容式记录,实现高精度观测。区别主要体现在以下几方面:

(1)海底电磁接收机需要实现在海洋环境下的投放和回收,需要解决水密耐压和可靠释放回收问题。

(2)海底环境条件下的电磁场信号较陆地相比,频带更低、幅值微弱且动态范围大,对测量传感器及其通道的噪声、动态范围要求更高。

(3)海底环境仪器的连续工作时间长,无人值守,对仪器的稳定可靠性、时钟漂移、连续工作时间(功耗)等技术指标提出了严格要求。(www.daowen.com)

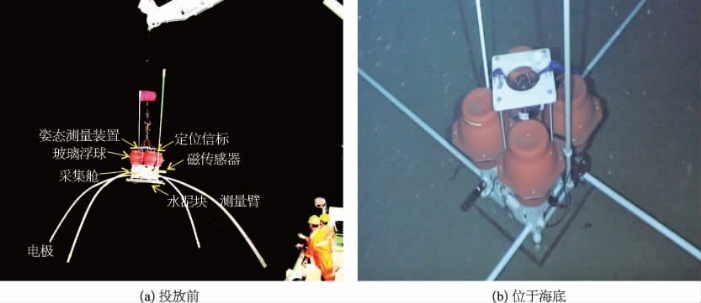

图7.1a为海底电磁接收机投放前的场景,投放接收机时借助船载折臂吊将接收机吊起,摆至舷外,下放至水面,水面脱钩器释放后,接收机自由下沉至海底。图7.1b为接收机位于海底工作时,借助ROV观察并拍摄位于海底的接收机工作情况,水深约1 400 m。

图7.1 海底电磁接收机图

海底电磁接收机是一种机械电子高度集成化的海上装备,主要部件从功能上分为投放回收与信号采集两大功能模块。投放回收模块中,主要包括水泥块、玻璃浮球、声学释放器、电腐蚀释放装置、结构框架、水下定位信标、打捞回收信标和红旗。其中水泥块为仪器下沉时提供水下重量,同时防止仪器位于海底作业时受底流冲击而发生位移;玻璃浮球为仪器上浮时提供浮力;声学释放器完成水泥块脱钩释放;电腐蚀释放装置区别于机械声学释放器,借助电化学原理将不锈钢销钉熔断实现脱钩释放;结构框架将各部件合理分布、紧固;水下定位信标用于接收机的USBL水下声学定位;打捞回收信标和红旗用于接收机上浮至水面后指示目标方向,方便工作人员寻找水面目标。信号采集功能模块包括电场传感器、磁场传感器、水密电缆接插件、采集电路、压力舱、测量臂、姿态测量装置、甲板单元等。电场传感器为Ag/AgCl电极;磁场传感器为感应式磁传感器;水密电缆接插件实现深水条件下模块间信号及指令传输;采集电路完成传感器输出电压信号的放大、采集和存储;压力舱为采集电路及磁场传感器提供水密承压条件;测量臂将电极对间距固定为10 m;姿态测量装置获取仪器位于海底工作时的方位角、俯仰角、横滚角;甲板单元为采集电路提供授时服务。

根据4 000 m工作水深设计要求,现有材料技术条件下,压力舱可采用铝合金钛合金的棒材加工而成,铝合金相比钛合金具有密度低、成本低的优势,但需要在外表进行阳极氧化处理以防止铝合金腐蚀。
