舰船静电场缩比模型设计是在几何外形上按比例进行缩比,电流和水池参数条件则按照一定的规律进行相应变化,最终将船模试验数据换算到实船数据。一般船模试验时遵循如下的相似准则:
(1)船体水下部分与实船在几何形状上相似,船体所用材料的电化学性质、涂层与实船相同。
(2)船模的防腐水平与实船相同,即保护电流密度与实船相同。
(3)若模拟海水电导率与实际海水电导率相同,则船模和实船电场强度之比与船模尺度和实船尺度之比相同。
根据以上条件可得:
船体电流密度:
海水电导率:
船体电位:
根据电场强度公式,有
假设实船和缩比模型尺度之比为p,缩比模型尺寸l2与实船l1关系为
则
(www.daowen.com)

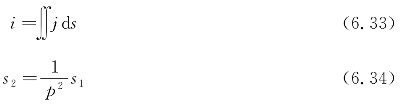

电流:
由式(6.30)、式(6.31)、式(6.33)可以推导出
式中 V2——船模船体电位;
V1——实船船体电位;
U2——模拟海水中电势;
U1——实际海水中电势;
E2——模拟海水中电场强度;
E1——实际海水中电场强度;
i2——船模的保护电流;
i1——实船的保护电流。
缩比模型需要将舰船几何尺寸和电性参数等按比例缩小,舰船原型和模型静电场相应的物理量关系见表6.1。

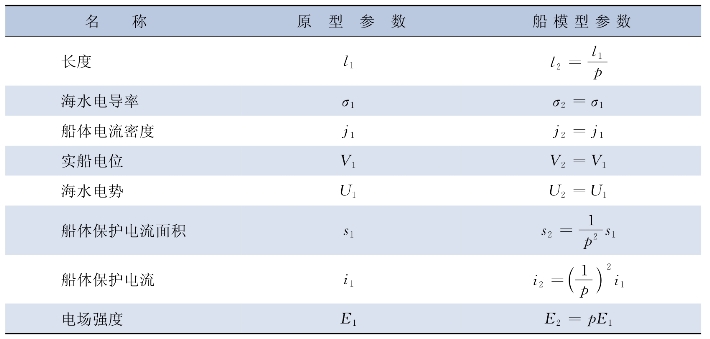

表6.1 舰船原型和模型电场相应的物理量关系
