由JAMSTEC开发的海洋DCR测量系统作业示意如图5.47所示。在深拖框架上添加了新型发射与接收装置来测量电阻率,船只可供应3 kW电力,通过变压器转化为100 V/AC输入给发射机。发射机的最大输出功率为0.8 k W,最大峰值电压为72 V,最大峰值电流44 A,输出电流波形为周期4 s的方波,它还用一个数字记录器来记录输出电压和电流、压力舱内的温度及接收偶极子之间的电位差。最后基于以下方程从各个源偶极子得到了视电阻率值:

式中 ρa——视电阻率(Ω·m);

I——源电流幅值(A);

U——接收电压(V);

r1~r4——电极之间的距离(m)。(www.daowen.com)

P1-C i、P1-COM、P2-C i和P2-COM各自对应,电流电极有七种选择,所以C i=C1~C7。

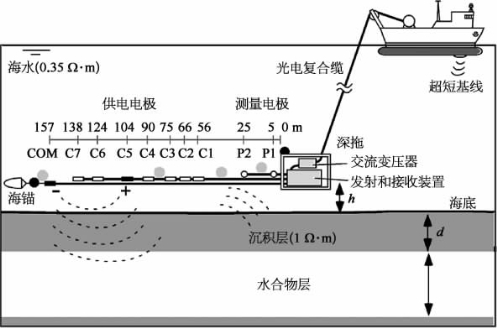

图5.47 海洋DCR测量系统示意图(虚线曲线表示人工电场的穿透,图片源自Goto,2008)

C1~C7、COM——源电极;P1、P2——测量电极;实心圆——声学应答器;灰色圆圈——13英寸玻璃浮球

这一DCR测量法是基于偶极-偶极装置,但源偶极子的长度是变化的,并且不同于接收机的偶极子长度。在源电流的一个周期(4 s)中,C1~C7中的一个电极与COM一起形成源偶极子,并且在每个周期之后可以选择切换电极。定性地分析,编号较小的供电电极(例如C1)更靠近接收机偶极子,因此对海底以下深处的敏感度较低。换言之,C1-COM源偶极子给出了浅层电阻率结构的信息,而C7-COM源偶极子给出了更深层的信息。
