应用深海环境的空气-海水两层模型,假设海水深度为2 000 m,海水电导率为4.0 S/m,偶极子源深度为30 m。令xy平面与空气-海水交界面重合,z轴垂直向下,x轴为偶极子方向。时谐水平电偶极子源坐标为(0 m,0 m,30 m),频率为10 Hz,电偶矩为100 A·m。
图3.3~图3.5分别给出了有无空气-海水界面情况下位于界面、水下10 m和水下20 m三条不同深度测线上电场分布对比曲线。通过对比可知,存在空气-海水界面时,电场纵向和横向分量幅值相对无界面时明显增大,但是垂直分量幅值几乎衰减为零。随着测线深度不断增大,界面对电场影响逐渐减小;当测深为20 m时,界面影响基本可以忽略。表3.1给出了不同测量深度时有无界面影响的电场各分量最大值。

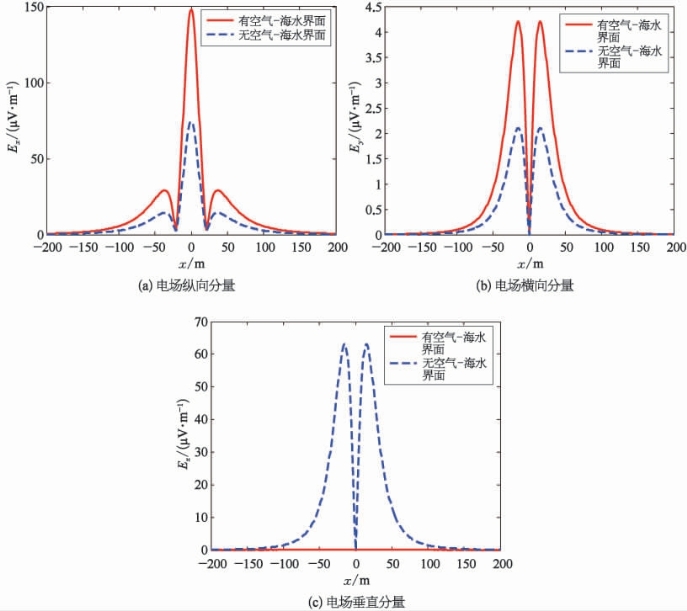

图3.3 时谐水平电偶极子电场在界面上分布对比曲线

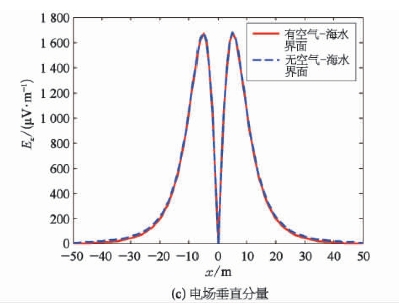

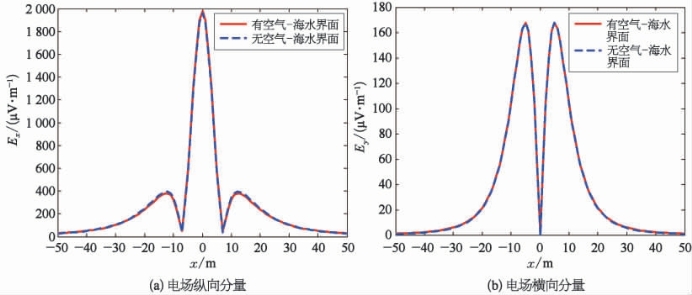

图3.4 时谐水平电偶极子电场在10 m深测线上分布对比曲线
图3.5 时谐水平电偶极子电场在20 m深测线上分布对比曲线

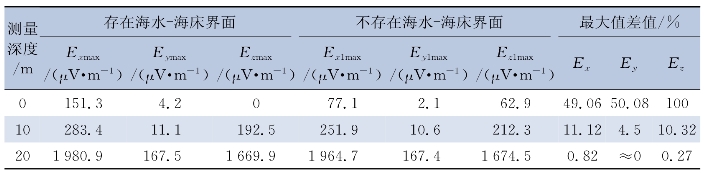

表3.1 不同深度测线上有无空气-海水界面情况下电场幅值差异
图3.6~图3.8分别给出了有无空气-海水界面情况下位于界面、水下10 m和水下20 m三条不同深度测线上磁场分布对比曲线。通过对比可知,存在空气-海水界面时,磁场横向分量幅值与无界面时相比较小,垂直分量保持不变。随着测线深度不断增大,界面对磁场影响逐渐减小,当测深为20 m时,界面影响基本可以忽略。表3.2给出了不同测量深度时有无界面影响的磁场各分量的最大值。(www.daowen.com)
图3.6 时谐水平电偶极子磁场在0 m深测线上分布对比曲线

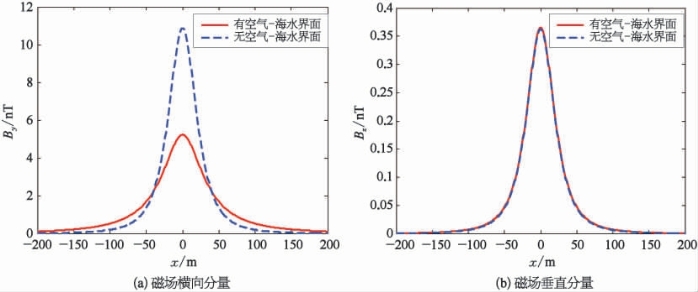

图3.7 时谐水平电偶极子磁场在10 m深测线上分布对比曲线
图3.8 时谐水平电偶极子磁场在20 m深测线上分布对比曲线

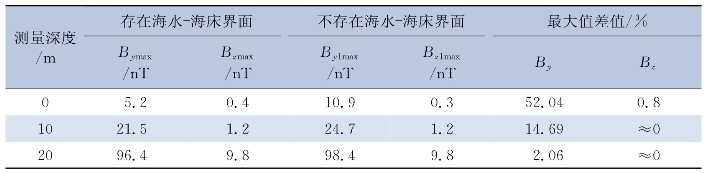

表3.2 不同深度测线上有无空气-海水界面情况下磁场幅值差异
图3.9为空气-海水界面上交变电场的近场衰减曲线和远场衰减曲线。对比分析可知,存在空气-海水界面下水下电场在界面上随距离衰减率要明显小于不存在界面时的衰减率。
图3.9 时谐水平电偶极子电场在0 m深测线上衰减曲线
