汽车悬架构件的渐变刚度特性计算成果

线性悬架行程和容量的分配,可参照图4-7进行。

1.计算静挠度fJ

由图4-7可知,在非线性悬架中,静挠度已不是fc而是fJ,它是由线性段的变形f0和部分非线性段的变形Δf两部分组成的。f0是已知的,而Δf却是需要推求的。在已知特性曲线Pf)的情况下,可以近似得到如下等式:


变更此等式,可得


对式(4-49)采用迭代的方法,便可求得Δf。实际计算时,可在计算机上按比例绘制特性曲线,然后量取Δf,便可得到静挠度:

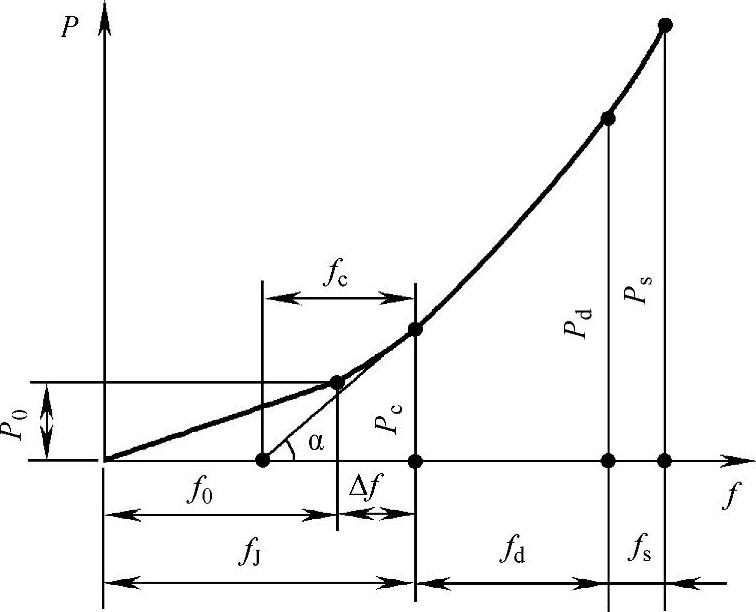

图4-7 非线性悬架的匹配

f0—线性段的最大挠度(cm) fJ—满载静挠度(cm),fJ=f0ffd—动挠度(cm) fs—限位行程(cm) P0—线性段的最大负荷(N) Pc—满载负荷(N) Pd—动行程的最大负荷(N) Ps—限位块“铁碰铁”时的负荷(N)


2.计算静容量UJ

静容量相当于图4-7中直线段和部分曲线段的面积,即


作为工程应用,UJ也可用如下近似式计算:


3.计算动容量Ud

参照式(4-39),动容量可用下式计算:


4.计算动挠度fd

由图4-7可知在动行程fd范围内的动容量应为978-7-111-51964-5-Chapter04-114.jpg,令此式等于3UJ,则有


对式(4-54)进行迭代处理,便可得到动挠度fd

5.计算复原行程fr

复原行程fr仍根据动挠度fd的大小,利用式(4-38)计算。

6.计算动行程终点的载荷Pd

由于已知fdUd,根据图4-6的近似关系有


解此式可得


假若已知限位载荷Ps或已知悬架弹性元件材料的允许极限载荷,还可借用式(4-40)进行检验。

7.计算限位载荷Ps

限位载荷Ps可按式(4-41)取值。

8.确定限位行程fs

限位行程fs仍可用式(4-42)计算,不过式中的刚度c应用载荷Pd点的刚度dPd/df代替。

9.确定限位容量Us

限位容量Us可用式(4-43)计算,但式中的刚度c应用载荷Pd点的刚度dPd/df代替。
