汽车悬架设计计算:合理减振器位置

减振器除能改善平顺性外,还能提高车身稳定性,具体作用有三点:

①衰减振动,吸收振动能量。

②阻碍车身侧倾,降低车身横向加速度

③阻碍车身纵倾,降低车身纵向加速度。

到底如何布置减振器,才能有效地改善平顺性及有力地抵抗车身角位移和降低角加速度呢?简单说来,就是要在散热允许的情况下,使减振器产生最大的阻尼力,充分发挥其阻尼效能。

(1)作为衰减振动

在此种情况下,减振器下支点Jd装在车桥上,上支点Ju装在车身上,Jd点的运动瞬心就是悬架中心C,如图3-147所示。如果vJd点的瞬时速度α为减振器与CJd线的夹角,那么减振器活塞的相对运动速度为vx=Vsinα。如果减振器的上支点由点Ju改为点Juα取为90°,那么vx=v,显然此时阻尼效果最佳。

(2)作为阻碍车身侧倾

在此种情况下,虽然减振器的上支点仍在车身上,下支点仍在车桥上,但装于车身上的上支点的运动瞬心却是侧倾中心O,如图3-148所示。此时,下支点放在点Jd′就要优于放在点Jd。如果侧倾中心O的位置较高,那么减振器的合理位置就须由内倾改为外倾了。(www.daowen.com)

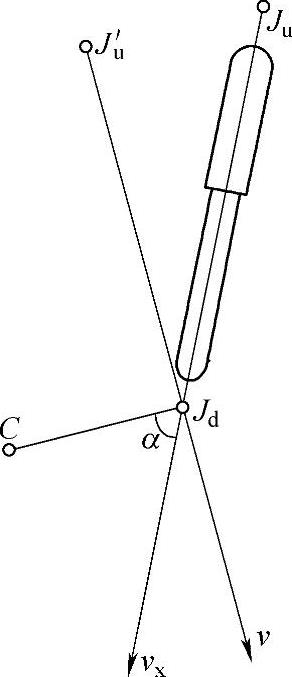

图3-147 衰减振动布置


图3-148 抵抗侧倾布置

(3)作为阻碍车身纵倾

情况和阻碍侧倾类似,不同地仅是侧倾中心变成了纵倾中心。

归纳上述三种情况,减振器的合理位置应是“瞬心—支点”连线的垂线方向,或者说减振器的方向应与支点瞬时速度的方向一致。

由上述三种情况就可知减振器有三种不同的“合理”位置了。因此,具体布置时,特别需要权衡利弊,酌情而定。
