1.端部结构

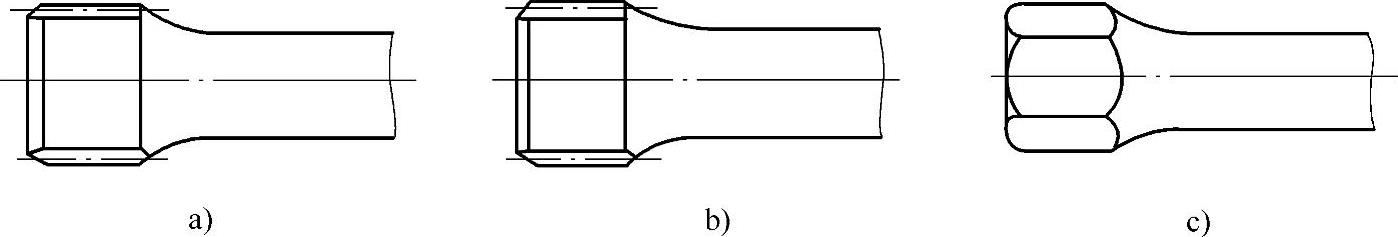

为便于安装扭杆，端部一般制成花键形、细齿形和多角形，如图3-80所示。

图3-80 扭杆端部结构

a）花键形 b）细齿形 c）多角形

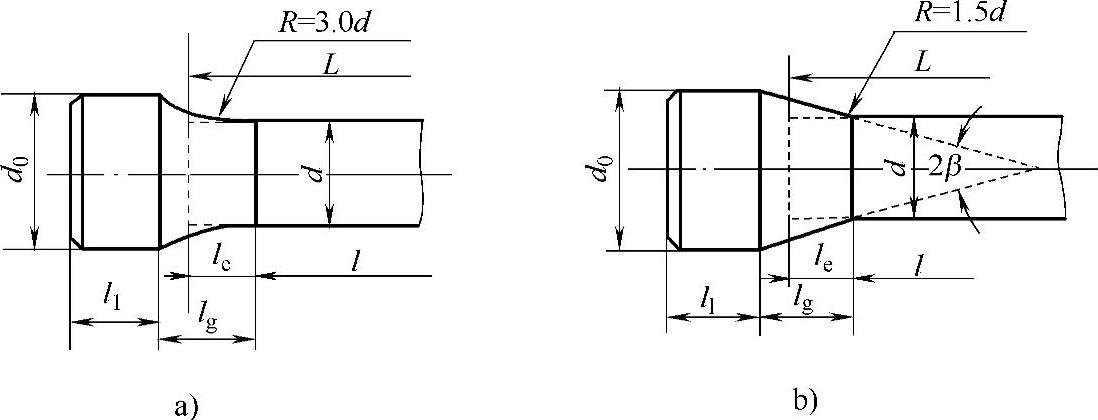

细齿形用得最多。若杆径为d，那么细齿形端部外径d₀=（1.15～1.25）d，端部长度l₁=（0.5～0.7）d，如图3-81所示。

图3-81 扭杆端部尺寸

a）圆弧过渡结构 b）圆锥过渡结构

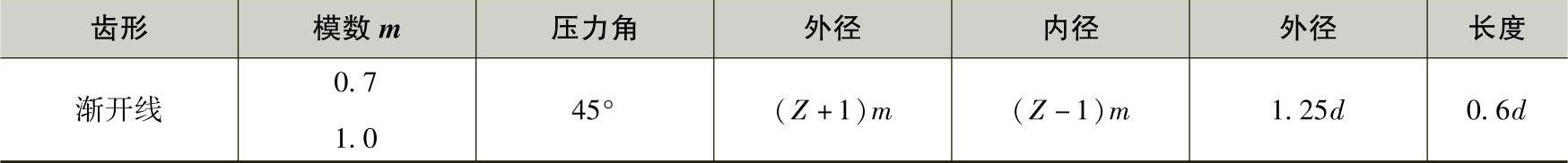

细齿形端部尺寸见表3-50。

表3-50 细齿形端部几何尺寸参考值

注：Z为齿数；d为杆径。(www.daowen.com)

端部为六角形时，其外切圆直径d₀=1.2d，长度l=d。为避免过大应力集中，端部与杆体连接处的过渡圆半径R=（3～5）d。如用圆锥形过渡时，一般取锥顶角2β≥30°。

为防止疲劳破坏，花键齿间底部的圆角半径应足够大，并保证装配后在全长上啮合，以免花键扭转降低寿命。

如果安装扭杆的结构件刚性不足，就会在扭杆上引起弯曲载荷，这也是扭杆折损的主要原因之一。为避免这种情况，在两端或一端加装橡胶件。

2.相关参数

扭杆的相关参数是指扭杆的有效工作长度和扭杆臂的长度。

（1）扭杆的有效工作长度L

扭杆的有效工作长度L是扭杆的基本参数。杆体是扭转变形的基体，杆长与转角和变形量成正比，在设计时，可利用这一参数对刚度值进行微调。杆体两端的过渡部分也会发生扭转变形，因此，在计算时，应将两端的过渡部分换算为当量长度。对于圆形截面扭杆，当采取图3-81所示的过渡形状时，其过渡部分的当量长度l_e可以利用图3-82查取。

假设l为扭杆杆体长度，那么由图3-81的关系，可知其有效工作长度为

（2）扭杆臂的长度R₁

扭杆臂的长度R₁，是作用扭矩的力臂，也是扭杆的重要参数。在变形角相同的情况下，它决定着悬架的行程。因此，确定扭杆臂的长度，既要考虑布置空间的情况，更要考虑悬架的容量。

确定扭杆臂的长度应根据设计要求与工作长度一起综合权衡，反复协调。
