在表7-5中，“正常状态”下列出的值为参考值。在确定零件是否出现故障时，不要仅仅依赖这些参考值。

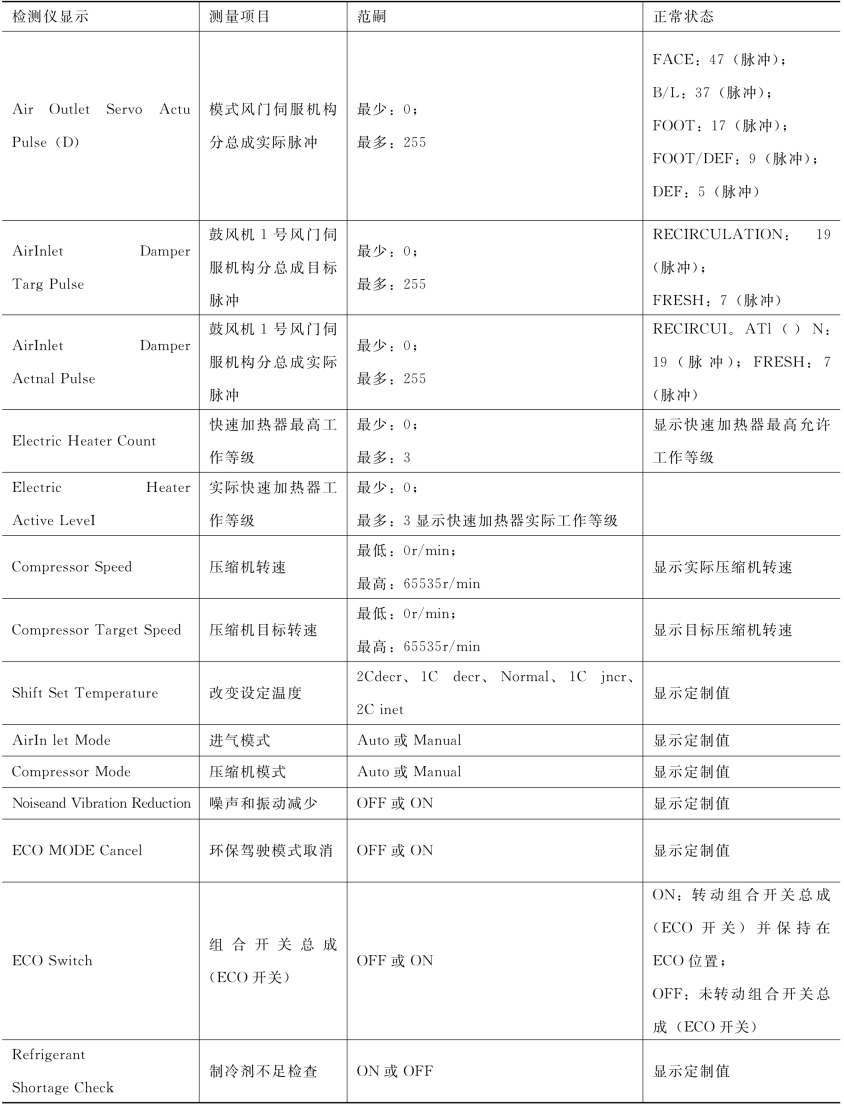

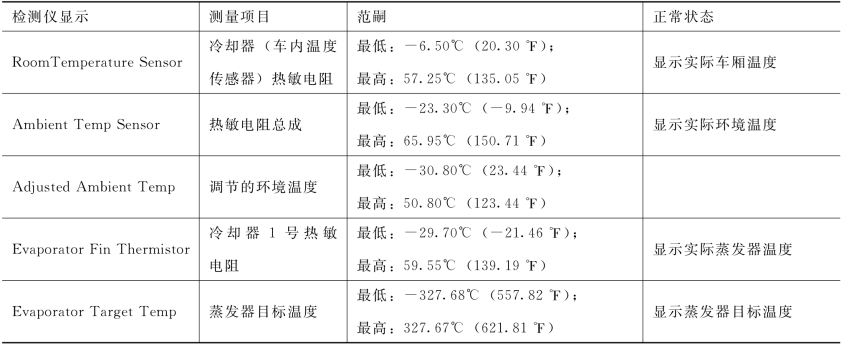

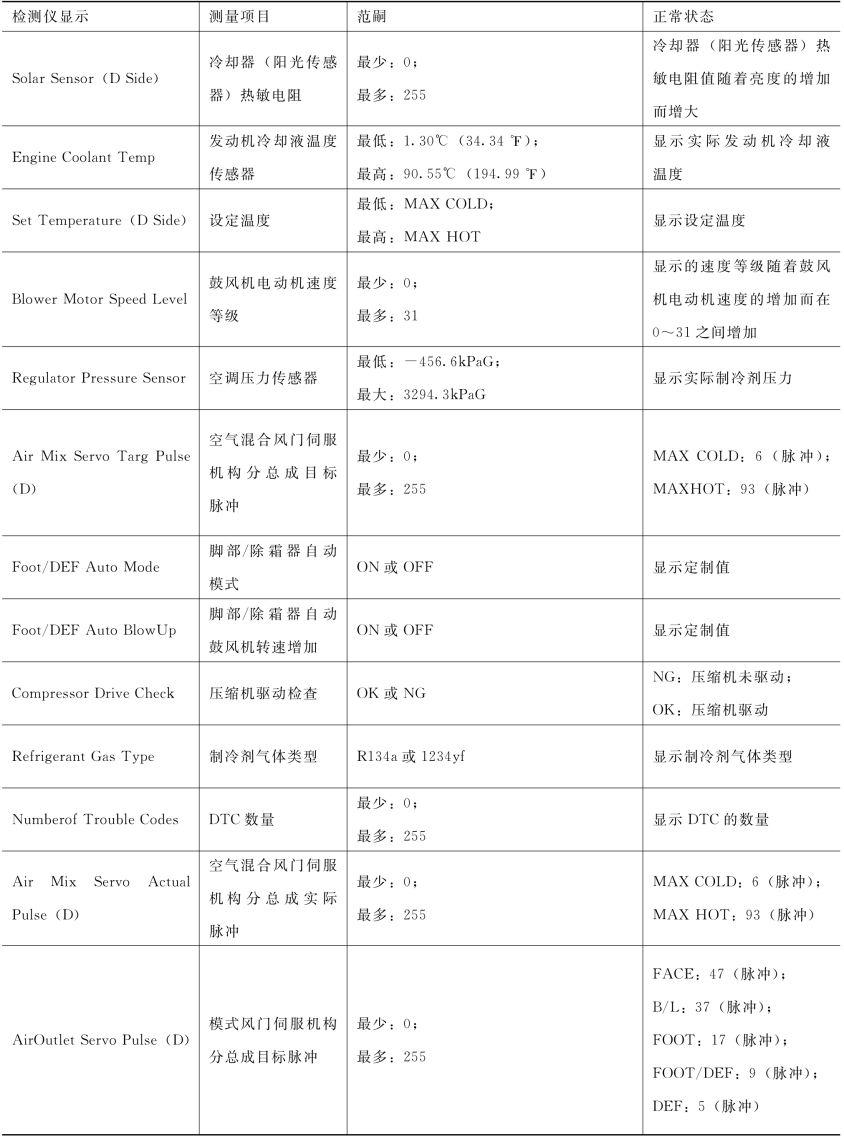

表7-5　检测仪测量项目参数（使用GTS读取数据表）

续表

续表

续表

使用GTS读取数据表，无需拆下任何零件，即可读取开关、传感器、执行器及其他项目的值或状态。这种非侵入式检查非常有用，可在零件或配线受到干扰之前发现间歇性状况或信号。故障排除时，尽早读取数据表信息是节省诊断时间的一种方法。

①将GTS连接到DLC3。(www.daowen.com)

②将电源开关置于ON（IG）位置。

③打开GTS。

④进入以下菜单：Body Electrical/Air Conclitioner/Data List。

⑤根据GTS上的显示，读取数据表Body E1ectrical＞Air Conditioriel·＞Data List。

使用GTS进行主动测试，无需拆下任何零件即可操作继电器、VSV、执行器及其他项目。这种非侵入式功能检查非常有用，可在零件或配线受到干扰之前发现间歇性工作。故障排除时，尽早进行主动测试是节省诊断时间的一种方法。进行主动测试时可以显示数据表信息，见表7-6。

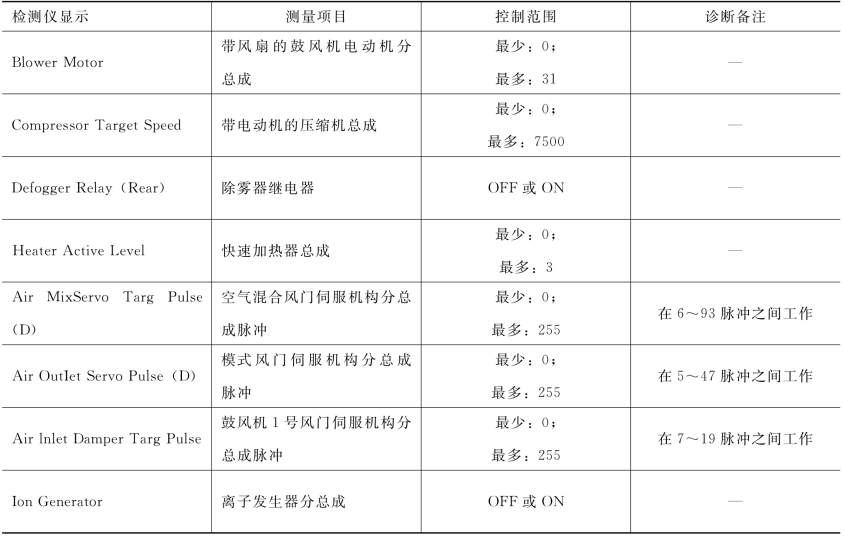

表7-6　检测仪测量项目参数（使用GTS主动测试）

①将GTS连接到DLC3。②将电源开关置于ON（IG）位置。③打开GTS。

④进入以下菜单：Body Electrical/Air Conditioner/Active Test。

⑤根据GTS上的显示，进行主动测试Body E1ectrical＞Air Conditioner＞Active Test。
