(1)再生制动发电
减速期间,牵引电动机逆变器根据通过HEV系统CAN从HPCM发出的信号驱动牵引电动机的发电机功能,将轮胎旋转产生的动能转换为电能,转换而来的电能对锂离子电池充电。
牵引电动机作为发电机时产生的再生扭矩可用作制动力,这跟发动机制动并降低行车制动器上的负担的作用一致。控制原理如图6-8所示。

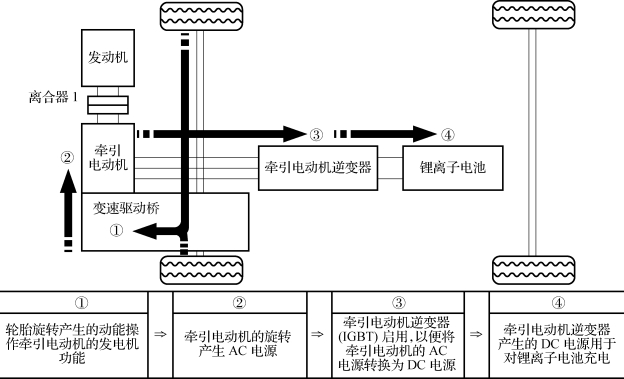

图6-8 再生制动发电
(2)发动机发电
当车辆由发动机的牵引力驱动时,牵引电动机逆变器将发动机驱动力转为电能,转化的电能储存在锂离子电池中。控制原理如图6-9所示。

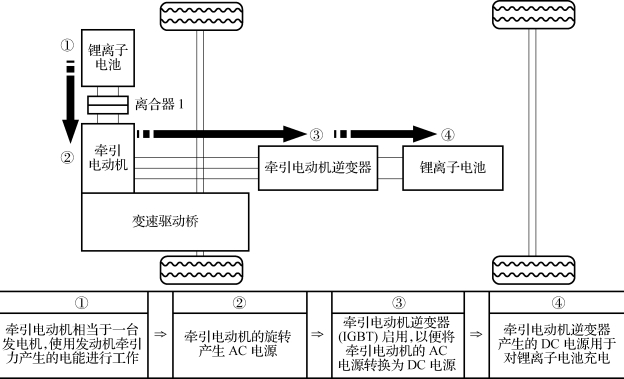

图6-9 发动机发电
(3)制动系统合作控制
凭借再生制动,牵引电动机在减速期间充当交流发电机,来自车轮的减速能量转换为电能用于对锂离子充电。
(4)再生制动控制
如果在驾驶期间踩下制动踏板,ABS执行器和电气单元(控制单元)通过CAN通信将制动力和合作再生可用扭矩信号发送至HPCM。HPCM根据这些信号计算再生制动扭矩,并将驱动指令信号发送至牵引电动机逆变器。

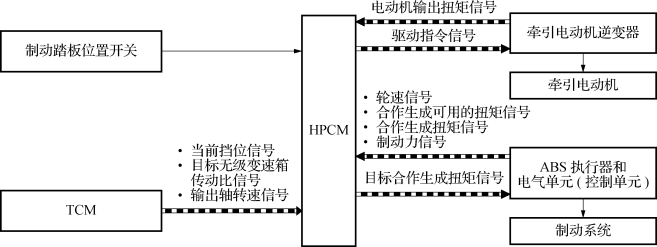

HPc M还通过CAN通信将实际再生制动值发送至ABS执行器和电气单元(控制单元),允许ABS执行器和电气单元(控制单元)执行整体制动力控制。控制原理如图6-10所示。(www.daowen.com)
图6-10 再生制动控制
—CAN通信
再生的制动驱动牵引电动机的作用相当于交流发电机,并将由轮胎转动产生的动源转换至电能,转换而来的电能对锂离子电池充电。与发动机制动一样,这还能减少普通制动器的负载。
当制动器操作时(驾驶过程中),ABS执行器和电气单元(控制单元)根据行程传感器(指示制动踏板踩下行程)的输入值计算所需的制动力,并将结果发送至HPCM,此时计算产生所需制动力需要的液压制动力。
HPCM计算产生所需制动力需要的再生制动力,并将结果发送至ABS执行器和电气单元(控制单元),此时HPCM使用牵引电动机逆变器执行再生制动。
ABS执行器和电气单元(控制单元)根据来自HPCM的再生制动力结果和液压制动力的计算结果再次计算液压制动力。
ABS执行器和电气单元(控制单元)根据液压制动力的计算结果调整实际施加的液压,使其与目标液压一致。
当车辆将要停止时或车辆停止时,合作再生制动控制不执行。合作再生制动控制原理如图6-11所示。

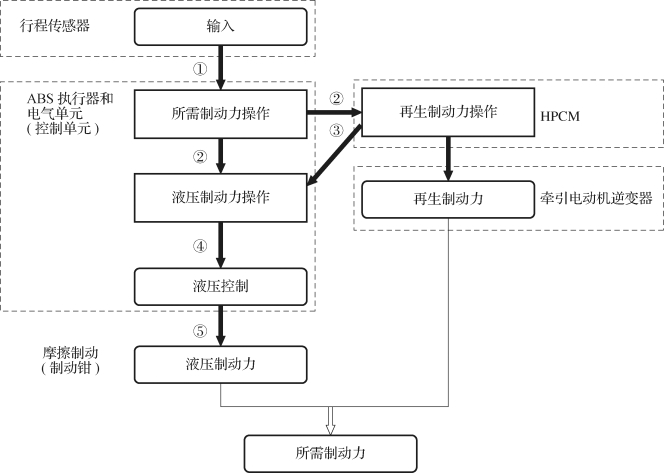

图6-11 合作再生制动
①—踏板输入值;②—所需制动力;③—再生制动力有效值;④—目标液压制动力;⑤—液压压力;
—榨制信号流:—液压压力:—制动力第
