更换换挡控制执行器总成方法

(一)实训准备

(1)场地设施:举升机一台,具有废油收集设备和消防设施的场地。

(2)设备设施:卡罗拉混合动力汽车

(3)工量具:常用工具(一套)等。

(二)注意事项

(1)穿戴干净整洁的工作服。

(2)遵守场地安全规定,注意举升机使用安全。

(三)操作步骤

(1)断开换挡控制执行器总成连接器(图4-91)。

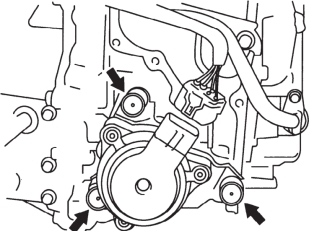

图4-91 断开换挡控制执行器总成连接器

(2)从混合动力车辆传动桥总成上拆下3个换挡控制执行器螺栓和换挡控制执行器总成(图4-92)。

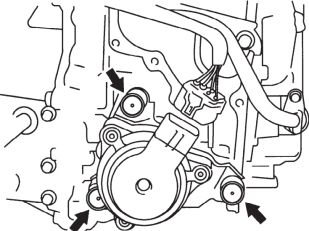

图4-92 拆下3个换挡控制执行器螺栓

该执行器为精密装置,拆卸和安装期间,不要用塑料锤或类似工具敲击。重新连接辅助蓄电池时,该执行器检测其自身位置。因此不需要进行初始化

(3)拆卸换挡控制执行器密封。

更换换挡控制执行器总成时,并非总是需要同时更换或拆卸/安装换挡控制执行密封。拆下换挡控制执行器总成时,仅当油液从换挡控制执行器密封处泄漏或发现其他故障时,才需拆卸/安装换挡控制执行器密封。(www.daowen.com)

使用头部缠有保护胶带的螺丝刀,从混合动力车辆传动桥总成上拆下换挡控制执行器密封,如图4-93所示。拆下换挡控制执行器密封时,确保不要用螺丝刀损坏混合动力车辆传动桥总成或驻车锁止轴。

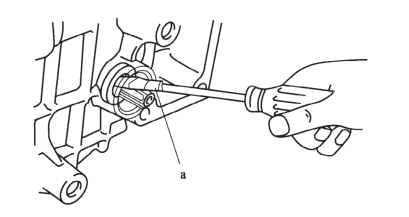

图4-93 拆下换挡控制执行器密封

a-保护胶带

(4)安装换挡控制执行器密封。

使用专用工具(SST)和锤子,将新换挡控制执行器安装到混合动力车辆传动桥总成上,标准深度a:8.5~9.5mm,如图4-94所示。

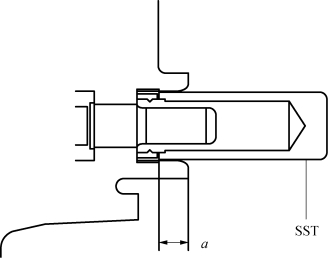

图4-94 安装换挡控制执行器密封

(5)安装换挡控制执行器总成(图4-95)。

①用3个新换挡控制执行器螺栓将换挡控制执行器总成安装到混合动力车辆传动桥总成上,力矩为9.5N·m(97kgf·cm)。

②将3个新换挡控制执行器螺栓帽安装到3个换挡控制执行器螺栓上。牢固推入各换挡控制执行器螺栓帽,直到换挡控制执行器螺栓帽的卡爪与换挡控制执行器螺栓接合,如图4-96所示。

③连接换挡控制执行器总成连接器。

图4-95 安装换挡控制执行器总成

图4-96 安装3个新换挡控制执行器螺栓帽
