混合动力汽车技术:更换变速驱动桥油,操作步骤及注意事项

混合动力传动桥油不足或过量可能损坏混合动力车辆传动桥总成。

(一)实训准备

(1)场地设施:举升机一台,具有废油收集设备和消防设施的场地。

(2)设备设施:卡罗拉混合动力汽车

(3)工量具:常用工具(一套)等。

(二)操作要点

(1)穿戴干净整洁的工作服。

(2)遵守场地安全规定,注意举升机使用安全。

(三)操作步骤

1)排空变速驱动桥油

(1)确保车辆水平并举升车辆到合适的位置。

(2)用10mm六角套筒扳手,从混合动力车辆传动桥总成上拆下注油螺塞、放油螺塞及其衬垫,并排空混合动力传动桥油。

(3)使用10mm六角套筒扳手,将放油螺塞和衬垫暂时安装到混合动力车辆传动桥总成上。由于需要再次拆下放油螺塞,此时可重复使用衬垫。

(4)加注传动桥油直到液位位于距注油螺塞开口下唇0~10mm(0~0.394in),如图4-90所示。

注意:

①必须用丰田原厂ATF WS。

②确保注油喷嘴完全插入注油螺塞开口。

③确保缓慢加注混合动力传动桥油。如果快速加注混合动力桥油,则混合动力传动桥油可能撞到内部零件而反弹,导致混合动力传动桥油从加注螺塞开口溅出。

④确保直接检查并确认混合动力传动桥油液位在规定范围内。

⑤传动桥油量的参考值是3.4L。(www.daowen.com)

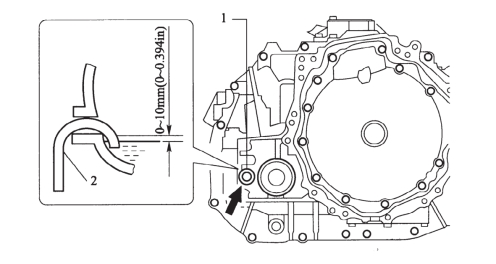

图4-90 液位在距注油螺塞开口下唇0~10mm(0~0.394in)

1-注油螺塞 2-注油喷嘴

(5)使用10mm六角套筒扳手,将注油螺塞和衬垫暂时安装到混合动力车辆传动桥总成上。由于需要再次拆下放油螺塞,此时可重复使用衬垫。

(6)降下车辆,使发动机处于维护模式,激活维护模式(不使用GTS)的方法如下:在60s内,完成以下步骤:

①将电源开关置于ON(IG)位置;

②选择驻车挡P时,完全踩下加速踏板两次;

③选择空挡N时,完全踩下加速踏板两次;

④选择驻车挡P时,完全踩下加速踏板两次。

(7)电源开关置于ON(READY)位置时,发动机怠速运转30s。然后将电源开关置于OFF位置。

(8)重复步骤(1)~(7),目的是用新油冲洗驱动桥,使驱动桥更干净,旧油排放更为彻底。

注意:步骤(3)中把放油螺塞和衬垫安装到混合动力车辆传动桥总成上,力矩为S0N·m(510kgf·cm)。

2)加注变速驱动桥油并检查液位

(1)确保车辆水平并举升车辆到合适的位置。

(2)用10mm六角套筒扳手,从混合动力车辆传动桥总成上拆下注油螺塞及其衬垫。

(3)加注传动桥油直到液位在距注油螺塞开口下唇0~10mm(0~0.394in)。

(4)加注混合传动桥油后,静置30s使液面静止,检查并确认液位在距注油螺塞开口下唇0~10mm(0~0.394in)。如果液位低,则重复步骤(3)、(4)。

(5)使用10mm六角套筒扳手,将注油螺塞和衬垫暂时安装到混合动力车辆传动桥总成上,力矩为50N·m(510kgf·cm)。

注意:如果混合动力传动桥油液位低,则检查是否漏油,如果没有泄漏,则添加混合动力传动桥油;如果有泄漏,则先解决泄漏问题。
