（一）实训准备

（1）场地设施：举升机一台，具有废油收集设备和消防设施的场地。

（2）设备设施：卡罗拉混合动力汽车。

（3）工量具：常用工具（一套）等。

（二）注意事项

（1）穿戴干净整洁的工作服。

（2）遵守场地安全规定，注意举升机使用安全。

（三）操作步骤

（1）将车辆举升至合适的高度。

（2）从变速器油泵盖分总成上拆下油泵盖螺栓和O形圈，如图4-88所示。

（3）将专用工具（SST）安装到变速器油泵盖分总成上（图4-89）。

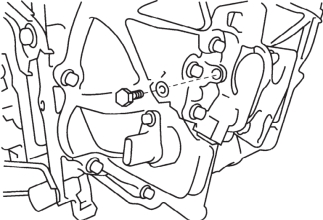

图4-88　拆下油泵盖螺栓和O形圈

(www.daowen.com)

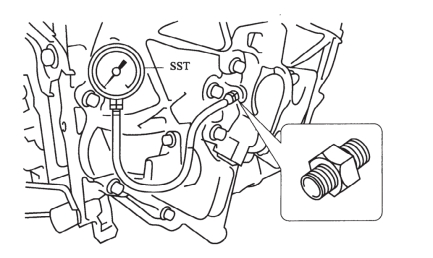

图4-89　安装油压表

（4）使发动机处于维护模式，激活维护模式（不使用GTS）的方法如下。在60s内，完成以下步骤：

①将电源开关置于ON（IG）位置；

②选择驻车挡P时，完全踩下加速踏板两次；

③选择空挡N时，完全踩下加速踏板两次；

④选择驻车挡P时，完全踩下加速踏板两次。

（5）测量混合动力传动桥油压。油压标准值参考表4-15，完成混合动力传动桥油压检查后，务必立即取消维护模式。

表4-15　参考油压标准值

（6）从变速器油泵盖分总成上拆下专用工具（SST）。

（7）在新O形圈上涂抹ATF，并将其安装在油泵盖螺塞上。

（8）将油泵盖螺塞安装到变速器油泵盖分总成上，力矩：8.ON·m（82kgf·cm）。
